Akustyka w domach modułowych – jak skutecznie wyciszyć ściany i stropy?

Wyciszenie przegród pionowych i poziomych w budownictwie prefabrykowanym decyduje o komforcie psychofizycznym mieszkańców oraz bezpośrednio wpływa na rynkową wartość nieruchomości. Lekka konstrukcja szkieletowa, oparta na drewnie KVH o wilgotności 12% lub profilach stalowych, z natury słabiej tłumi fale dźwiękowe niż tradycyjny mur silikatowy o gęstości 1800 kg/m³. Zastosowanie nowoczesnych technologii wielowarstwowych pozwala jednak uzyskać izolacyjność akustyczną przegród wewnętrznych na poziomie przekraczającym wymagania normowe, pod warunkiem bezbłędnego wyeliminowania mostków wibracyjnych. Projektanci i inwestorzy muszą precyzyjnie dobrać parametry materiałów pochłaniających i sprężystych, aby zminimalizować przenoszenie dźwięków powietrznych oraz uderzeniowych.

Najważniejsze wnioski

• Wymagania normowe PN-B-02151-3:2015-10 określają minimalną izolacyjność akustyczną ścian między pokojami w budownictwie jednorodzinnym na poziomie minimum 40 dB.
• Zasada "masa-sprężystość-masa" jest najskuteczniejszą metodą redukcji dźwięków powietrznych w lekkich ścianach działowych domów modułowych.
• Zastosowanie ciężkich płyt gipsowo-włóknowych o gęstości około 1150 kg/m³ znacznie lepiej tłumi niskie częstotliwości niż standardowe, lekkie płyty gipsowo-kartonowe typu A.
• Wskaźnik izolacyjności od dźwięków uderzeniowych L'n,w dla stropów międzypiętrowych nie powinien przekraczać wartości 53 dB, co wymaga wdrożenia technologii podłogi pływającej.
• Taśmy dylatacyjne PE (polietylenowe) montowane pod profilami UW/CW stanowią niezbędny element eliminujący boczny transfer drgań na konstrukcję nośną budynku.
• Elastyczne łączniki drgań i wieszaki akustyczne przy montażu sufitów podwieszanych obniżają poziom hałasu uderzeniowego o dodatkowe 12 dB do 18 dB.
• Tłumiki kanałowe i izolowane przewody wentylacyjne w instalacji rekuperacji zapobiegają tzw. Zjawisku cross-talk, czyli przenoszeniu rozmów przez system wentylacji.

Dlaczego izolacja akustyczna w prefabrykacji budzi tyle kontrowersji?

Niska masa powierzchniowa lekkich ścian szkieletowych stanowi naturalną barierę w procesie pasywnego tłumienia fal dźwiękowych o niskich częstotliwościach. Zgodnie z fizycznym prawem masy, im cięższa jest przegroda budowlana, tym trudniej wprawić ją w drgania i tym lepszą izolacyjnością akustyczną się charakteryzuje. W domach modułowych, gdzie standardowa ściana waży ułamek tego, co ściana z bloczków silikatowych, konieczne staje się odejście od prostej zasady zwiększania masy na rzecz zaawansowanych układów wielowarstwowych. Brak zrozumienia tej fizycznej zależności prowadzi do powstawania mitów, jakoby domy prefabrykowane były zawsze głośniejsze od tradycyjnych budynków murowanych.

Współczesna inżynieria materiałowa pozwala na pełne zrekompensowanie braku ciężaru własnego poprzez precyzyjne łączenie materiałów o skrajnie różnych właściwościach sprężystych. Odpowiednie ułożenie warstw twardych, charakteryzujących się wysokim odbiciem fali akustycznej, oraz warstw miękkich, absorbujących energię drgań, gwarantuje doskonałe parametry wygłuszenia. W badaniach laboratoryjnych ściany szkieletowe o grubości zaledwie 125 mm uzyskują wskaźnik oceny przybliżonej izolacyjności akustycznej właściwej na poziomie Rw równym 52 dB. Wynik ten jest nie tylko porównywalny, ale często wyższy od parametrów uzyskiwanych przez ściany wykonane z betonu komórkowego o grubości 18 cm bez dodatkowego tynku.

Głównym problemem w obiektach modułowych nie jest sama fizyczna konstrukcja paneli, lecz błędy wykonawcze popełniane na etapie montażu gotowych segmentów na placu budowy. Sztywne połączenia stalowe między modułami, brak podkładek elastomerowych na stykach stropów oraz nieszczelności w strefie przejść instalacyjnych tworzą bezpośrednie drogi transferu energii akustycznej. Wibracje generowane na wyższej kondygnacji potrafią bez przeszkód rozchodzić się po całej konstrukcji nośnej, jeśli na etapie montażu nie zastosowano odpowiednich pasów dylatacyjnych. Dlatego pełne zrozumienie mechaniki rozchodzenia się fal dźwiękowych w strukturach lekkich jest niezbędne do zaprojektowania cichego i przyjaznego dla mieszkańców domu.

Dźwięki powietrzne a dźwięki uderzeniowe

Różnica między dźwiękami powietrznymi a uderzeniowymi sprowadza się do sposobu, w jaki energia mechaniczna zostaje wprowadzona w strukturę budynku. Dźwięki powietrzne, takie jak rozmowy domowników o natężeniu 60 dB, dźwięk telewizora czy szczekanie psa, rozchodzą się w powietrzu i wprawiają przegrodę w drgania poprzez bezpośrednie uderzenie fali ciśnienia akustycznego. Z kolei dźwięki uderzeniowe, określane również jako strukturalne, powstają w wyniku bezpośredniego kontaktu fizycznego z przegrodą, na przykład podczas chodzenia w twardym obuwiu, upadku przedmiotów na podłogę czy przesuwania mebli. Każdy z tych typów hałasu wymaga zastosowania zupełnie innych technologii izolacyjnych i odmiennych materiałów tłumiących.

Wskaźnik Rw oraz wskaźniki adaptacyjne RA1 i RA2

Parametr laboratoryjny Rw określa ogólną zdolność przegrody do tłumienia dźwięków, lecz w praktyce projektowej musi być korygowany o widmowe wskaźniki adaptacyjne. Wskaźnik RA1 stosuje się do oceny izolacyjności przy hałasach o średniej i wysokiej częstotliwości, do których zalicza się rozmowy, muzykę czy dźwięki urządzeń RTV. Wskaźnik RA2 służy do oceny tłumienia dźwięków o niskich częstotliwościach, takich jak drogowy ruch miejski, dudnienie basów czy praca ciężkich maszyn przemysłowych. Dla inwestora budującego dom modułowy najważniejszy jest rzeczywisty wskaźnik oceny przybliżonej izolacyjności akustycznej, oznaczany symbolem R'A1, który uwzględnia boczny transfer dźwięku przez sąsiadujące ściany i stropy.

+——————————————————————-+ | SCHEMAT PRZEJŚCIA FALI DŹWIĘKOWEJ PRZEZ PRZEGRODĘ | | | | FALA INCYDENTNA (Hałas) | | ===============> | [Płyta gipsowo-włóknowa] (Masa – Odbicie) | | | \ | | | ==> FALA ODBITA (Redukcja w pokoju) | | | | | | [Wełna mineralna 50 kg/m³] (Tłumienie) | | | :::::::::::::::::::::::::::::::::: | | | :::::::::::::::::::::::::::::::::: | | | | | | [Płyta gipsowo-włóknowa] (Masa – Blokada) | | | \ | | | ===============> FALA PRZENIKAJĄCA | | (Zredukowana o >50 dB) | +——————————————————————-+

Jak skutecznie wyciszyć ściany działowe w domu modułowym?

Obraz wygenerowany przy użyciu sztucznej inteligencji (AI)

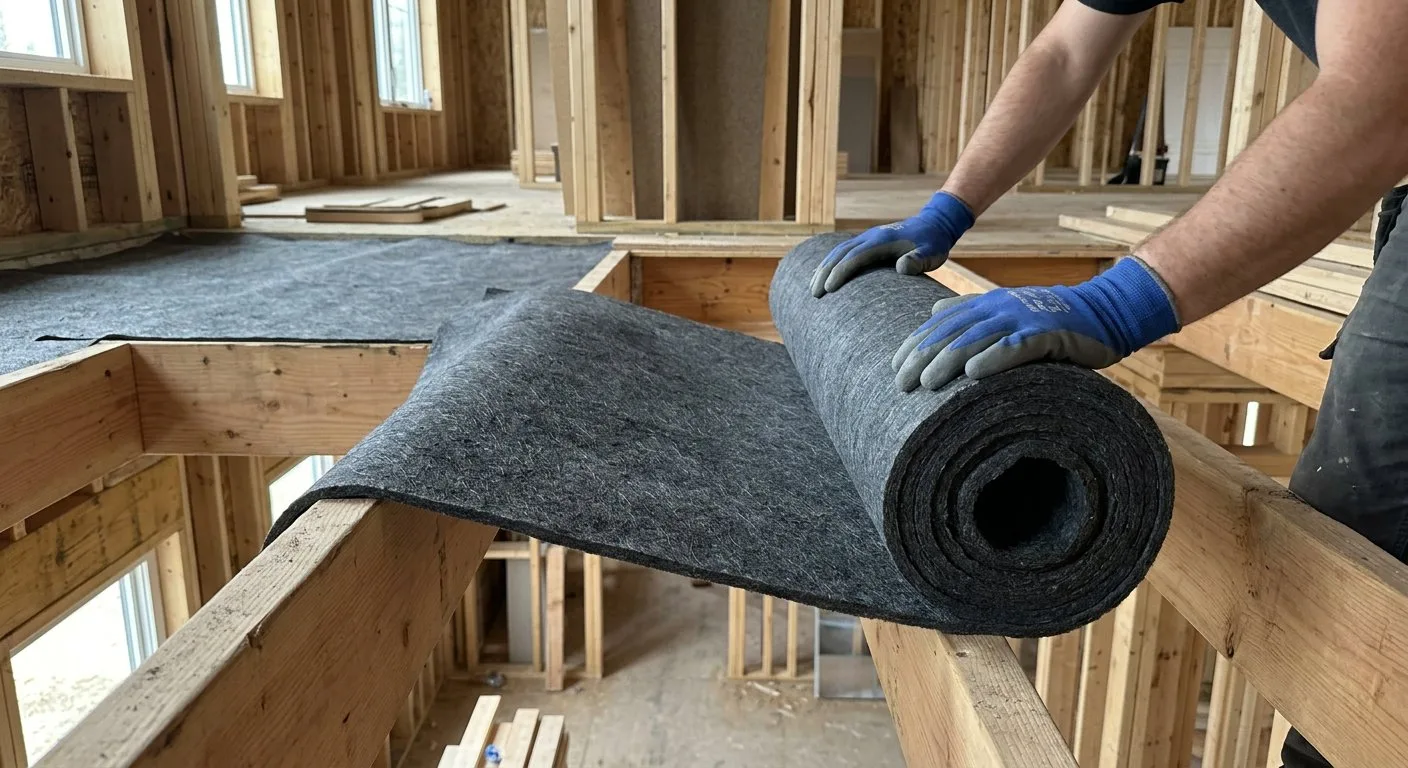

Pracownik rozkłada ciemną membranę akustyczną na drewnianym stropie powstającego budynku modułowego.

Konstrukcja ścian działowych w budownictwie szkieletowym powinna zawsze opierać się na asymetrycznym układzie płyt oraz fizycznym rozdzieleniu profili konstrukcyjnych. Wykorzystanie podwójnego stelaża stalowego CW50, gdzie profile nie stykają się ze sobą bezpośrednio, pozwala na przerwanie mostka akustycznego wewnątrz ściany. Wypełnienie powstałej pustki powietrznej materiałem o wysokim współczynniku pochłaniania dźwięku uniemożliwia fali akustycznej swobodne przejście na drugą stronę przegrody. Taki układ gwarantuje drastyczny spadek transmisji wibracji, co bezpośrednio przekłada się na ciszę w sąsiednim pokoju.

Wymiana standardowej płyty gipsowo-kartonowej o grubości 12,5 mm na ciężką płytę gipsowo-włóknową pozwala na podniesienie izolacyjności ściany o dodatkowe 4 dB do 6 dB. Płyty gipsowo-włóknowe posiadają gęstość objętościową na poziomie 1150 kg/m³, podczas gdy zwykłe płyty budowlane typu A osiągają zaledwie 680 kg/m³. Zwiększona masa powierzchniowa poszycia zewnętrznego, połączona z jego wysoką elastycznością, skutecznie blokuje przenikanie dźwięków powietrznych. Dodatkową zaletą takiego rozwiązania jest znacznie większa nośność ściany, co umożliwia bezproblemowy montaż ciężkich szafek kuchennych czy telewizorów bez konieczności stosowania dodatkowych wzmocnień drewnianych.

Zastosowanie technologii dwuwarstwowego poszycia z przesunięciem spoin o połowę szerokości płyty eliminuje ryzyko powstawania liniowych nieszczelności akustycznych. Nawet najmniejsza szczelina w warstwie gipsu działa jak mostek akustyczny, drastycznie obniżając parametry całej przegrody. Układając dwie warstwy płyt o grubości 12,5 mm każda, uzyskujemy łączną grubość poszycia 25 mm po jednej stronie ściany. Pierwszą warstwę mocuje się standardowo, natomiast drugą przykręca się tak, aby zakryć wszystkie połączenia pionowe i poziome warstwy pierwszej, co całkowicie uszczelnia konstrukcję przed przenikaniem powietrza.

Wełna mineralna o wysokiej gęstości

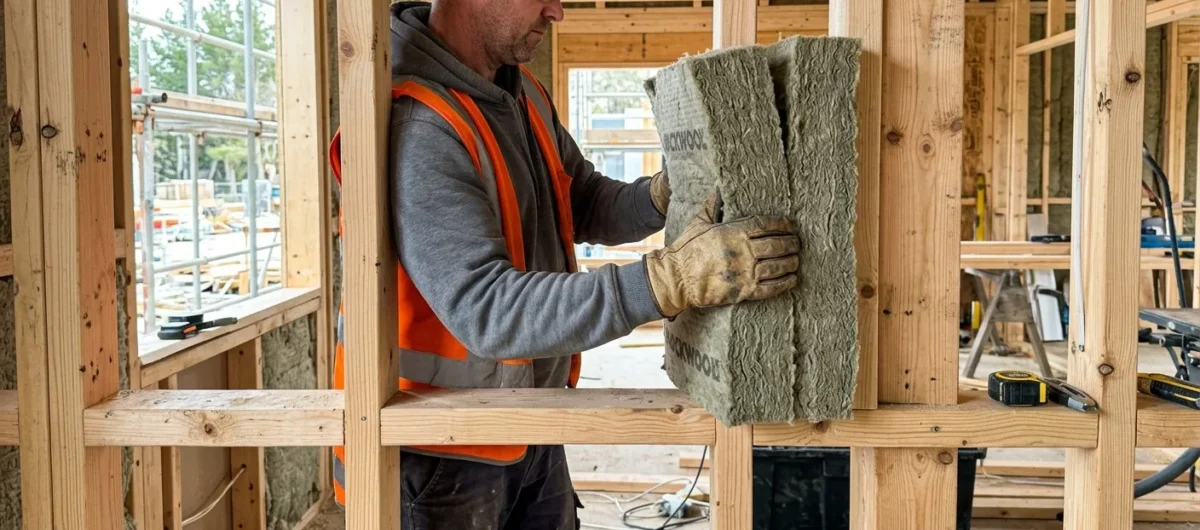

Wypełnienie wnętrza ściany działowej wełną mineralną o gęstości od 45 kg/m³ do 60 kg/m³ gwarantuje optymalną absorpcję energii fal dźwiękowych. Zbyt lekka wełna szklana o gęstości 12 kg/m³ nie stawia odpowiedniego oporu przechodzącej fali dźwiękowej, przez co jej skuteczność w tłumieniu niskich tonów jest znikoma. Z kolei wełna o zbyt wysokiej gęstości, powyżej 100 kg/m³, staje się zbyt sztywna i może zacząć przenosić drgania mechaniczne pomiędzy okładzinami ściennymi. Idealnym kompromisem są specjalistyczne płyty z wełny skalnej lub drzewnej, które posiadają zaburzony, włóknisty układ cząsteczek, doskonale rozpraszający energię akustyczną.

Elastyczne taśmy dylatacyjne pod profile

Montaż profili obwodowych UD i UW bez zastosowania elastycznej taśmy dylatacyjnej z pianki polietylenowej lub kauczuku niszczy parametry akustyczne nawet najlepszej ściany. Stalowe profile przykręcone bezpośrednio do podłogi, stropu i ścian bocznych działają jak membrana, zbierając drgania z konstrukcji budynku i emitując je do wnętrza pomieszczenia. Zastosowanie samoprzylepnej taśmy o grubości 3 mm lub 5 mm pod wszystkimi profilami granicznymi tworzy skuteczną barierę wibroakustyczną. Taśma ta amortyzuje połączenia śrubowe i zapobiega powstawaniu naprężeń, które w przyszłości mogłyby prowadzić do pękania spoin gipsowych.

Niezależne stelaże dwurzędowe

Wznoszenie ścian działowych na dwóch oddzielnych rzędach profili CW, oddzielonych od siebie szczeliną powietrzną o szerokości 10 mm, to najlepsza metoda na uzyskanie pełnej izolacji między pokojami. W klasycznej ścianie pojedynczej profile CW stanowią bezpośredni łącznik sztywny między płytami z obu stron, co ułatwia przejście drgań. W systemie dwurzędowym płyty po lewej stronie są przykręcone do innego zestawu profili niż płyty po prawej stronie. Brak fizycznego kontaktu między dwoma szkieletami sprawia, że fala dźwiękowa uderzająca w jedną stronę ściany nie ma możliwości bezpośredniego, mechanicznego przejścia na drugą stronę przegrody.

"W mojej praktyce inżynierskiej wielokrotnie spotkałem się z sytuacją, gdzie inwestorzy usiłowali poprawić akustykę poprzez dodanie kolejnych warstw wełny. Prawda jest taka, że bez przerwania sztywnych połączeń mechanicznych za pomocą taśm elastomerowych i niezależnych profili, nawet 20 centymetrów wełny nie przyniesie oczekiwanego komfortu akustycznego." — Michał Kowalski, audytor wibroakustyki budowlanej.

Jak wyciszyć strop międzypiętrowy w lekkiej konstrukcji?

Skuteczne wyciszenie stropu w domu modułowym wymaga bezwzględnego zastosowania technologii podłogi pływającej na elastycznym podkładzie akustycznym. Tradycyjny strop belkowy, pozbawiony warstwy tłumiącej, działa jak pudło rezonansowe instrumentu muzycznego, wzmacniając każdy krok stawiany na wyższej kondygnacji. Konstrukcja podłogi pływającej polega na całkowitym odcięciu jastrychu lub suchego poszycia z płyt OSB/mdf od belek stropowych i ścian bocznych. Warstwa wełny mineralnej krokwiowej lub specjalnej pianki elastomerowej o grubości minimum 30 mm, ułożona pod suchym jastrychem, amortyzuje uderzenia i drastycznie ogranicza ich propagację w dół.

Wprowadzenie suchego jastrychu gipsowo-włóknowego zamiast klasycznej płyty OSB na stropie pozwala na znaczące dociążenie konstrukcji bez przeciążania elementów nośnych. Dwie warstwy płyt gipsowo-włóknowych o łącznej grubości 20 mm posiadają masę powierzchniową około 24 kg/m², co stanowi doskonałą barierę dla dźwięków uderzeniowych. Płyty te układa się na zakładkę i klei systemowo, co gwarantuje pełną szczelność i brak skrzypienia na połączeniach. Dodatkowe dociążenie stropu eliminuje zjawisko ugięcia sprężystego, które w lekkich stropach drewnianych jest głównym źródłem dudnienia o niskiej częstotliwości.

Zastosowanie sufitu podwieszanego na wieszakach samopoziomujących z wkładką elastomerową na dolnej kondygnacji stanowi dopełnienie systemu wyciszenia stropu. Przestrzeń pomiędzy belkami stropowymi powinna zostać wypełniona w 80% lekką wełną mineralną o gęstości 30 kg/m³, która pochłania dźwięki powietrzne przechodzące przez strop. Sufit podwieszany z płyt akustycznych, zamontowany na profilach CD60 z zachowaniem 15-centymetrowej pustki powietrznej, działa jak dodatkowy ekran tłumiący. Ważne jest, aby obwód sufitu podwieszanego został oddzielony od ścian bocznych taśmą akrylową, co zapobiega przenoszeniu wibracji na ściany pionowe.

Podłogi pływające w systemie suchym

Suche podłogi pływające eliminują procesy mokre na budowie, co skraca czas realizacji inwestycji modułowej o kilkanaście dni. System ten opiera się na ułożeniu twardej wełny podłogowej o wysokim oporze przepływu powietrza bezpośrednio na konstrukcyjnej płycie OSB. Na wełnie układa się płyty jastrychowe o grubości 20 mm, łączone na pióro i wpust za pomocą kleju poliuretanowego. Kluczowym elementem jest wykonanie dylatacji obwodowych z taśmy piankowej o grubości 10 mm wokół wszystkich ścian i filarów, co zapobiega sztywnemu zakotwiczeniu podłogi.

Elastyczne podkładki pod belki stropowe

Montaż elastycznych podkładek z poliuretanu komórkowego pod stopami belek stropowych redukuje przenoszenie dźwięków strukturalnych o 15 dB. Materiały takie jak Sylomer czy Regufoam są precyzyjnie dobierane pod kątem obciążenia statycznego stropu, aby zapobiec ich nadmiernemu ściśnięciu. Podkładki te działają jak amortyzatory w samochodzie, przejmując drgania dynamiczne wywoływane przez ruch pieszy i uniemożliwiając ich transfer na pionowe słupy konstrukcyjne. Jest to najskuteczniejsza metoda walki z uciążliwym dudnieniem w domach modułowych o konstrukcji szkieletowej.

Sufity podwieszane z izolacją wibroakustyczną

Sufit podwieszany na wieszakach akustycznych z neoprenową wkładką tłumiącą odcina płytę gipsową od drgających belek stropu. Standardowe, sztywne wieszaki bezpośrednie typu ES przenoszą wibracje ze stropu na stelaż sufitowy bez żadnego oporu, zamieniając sufit w głośnik. Wieszaki wibroizolacyjne posiadają zintegrowany element gumowy, który pochłania drgania o częstotliwościach powyżej 10 Hz. Montaż płyt gipsowych o podwyższonej gęstości, takich jak płyty typu DF, na tak przygotowanym stelażu pozwala na uzyskanie wyjątkowej ciszy w sypialni pod stropem.

Jak uszczelnić połączenia modułów na placu budowy?

Strefa styku dwóch gotowych modułów przestrzennych stanowi najbardziej wrażliwy punkt na mapie akustycznej całego budynku. W miejscu tym dochodzi do połączenia niezależnych konstrukcji ściennych i stropowych, co przy braku odpowiedniej dylatacji sprzyja powstawaniu mostków wibracyjnych. Podczas montażu na placu budowy moduły są ustawiane obok siebie i skręcane za pomocą potężnych łączników stalowych. Bez zastosowania odpowiednich uszczelek elastomerowych pomiędzy ramami modułów, cała konstrukcja zaczyna pracować jako jedna sztywna bryła, przenosząc hałas uderzeniowy na odległość kilkunastu metrów.

Zastosowanie taśm uszczelniających o strukturze zamkniętokomórkowej na wszystkich powierzchniach styku modułów trwale eliminuje boczny transfer dźwięków. Pasy z pianki EPDM (etylenowo-propylenowo-dienowej) o szerokości dopasowanej do szerokości belek konstrukcyjnych nakleja się na krawędzie modułu bezpośrednio przed jego posadowieniem. Pod wpływem ciężaru kolejnego segmentu pianka zostaje ściśnięta do 30% swojej pierwotnej grubości, tworząc gazoszczelne i dźwiękoszczelne połączenie. Proces ten zapobiega również powstawaniu niekontrolowanych przedmuchów powietrza, które mogłyby transportować dźwięki powietrzne z zewnątrz.

Wypełnienie pionowych szczelin montażowych pomiędzy modułami niskoprężną pianą poliuretanową o podwyższonym wskaźniku tłumienia akustycznego stanowi kolejny etap prac. Standardowa, montażowa piana poliuretanowa po utwardzeniu staje się sztywna i krucha, przez co słabo tłumi dźwięki i z czasem pęka pod wpływem mikrodrgań budynku. Specjalistyczne piany akustyczne zachowują pełną elastyczność przez wiele lat, charakteryzując się izolacyjnością akustyczną spoiny na poziomie Rs,w równym 60 dB. Piana ta doskonale przylega do drewna i stali, wypełniając wszelkie zakamarki, do których nie ma dostępu podczas tradycyjnego układania wełny.

+—————————————————————–+ | PRZEKRÓJ PRZEZ POŁĄCZENIE DWÓCH MODUŁÓW | | | | MODUŁ A (Sypialnia) MODUŁ B (Korytarz) | | +———————+ +———————+ | | | Płyta g-w 12,5 mm | | Płyta g-w 12,5 mm | | | | Słupek KVH 45×145 | | Słupek KVH 45×145 | | | | + Wełna 50 kg/m³ | | + Wełna 50 kg/m³ | | | +———————+ +———————+ | | || || | | || <==== Taśma EPDM 10 mm =====> || | | || (Całkowity brak styku) || | | | | [Pusta przestrzeń dylatacyjna 20 mm – Piana akustyczna] | +—————————————————————–+

Zastosowanie uszczelek elastomerowych EPDM

Uszczelki z kauczuku EPDM charakteryzują się doskonałą pamięcią kształtu, dzięki czemu zachowują swoje właściwości tłumiące nawet po wielu latach stałego nacisku. Materiał ten jest całkowicie odporny na procesy starzenia, działanie wilgoci oraz wahania temperatur od -40°C do +120°C. Układanie uszczelek EPDM na górnych krawędziach ścian modułu dolnego przed nałożeniem modułu górnego zapobiega bezpośredniemu kontaktowi drewno-drewno. Rozwiązanie to drastycznie ogranicza powstawanie pisków i skrzypień, które są częstą wadą źle zmontowanych domów szkieletowych.

Izolacja połączeń śrubowych i kotew

Wszystkie mechaniczne łączniki stalowe, takie jak śruby, kotwy i sworznie łączące moduły, muszą zostać odizolowane za pomocą tulei wibroakustycznych. Sztywne skręcenie dwóch ram modułu śrubą stalową M16 tworzy idealny mostek dla fal dźwiękowych o wysokiej częstotliwości. Zastosowanie podkładek i tulei z poliuretanu komórkowego sprawia, że trzpień śruby nie styka się bezpośrednio z metalowymi elementami konstrukcyjnymi. Drgania są tłumione na poziomie elastomeru, co pozwala na zachowanie pełnej sztywności statycznej połączenia przy jednoczesnym zerwaniu przewodnictwa akustycznego.

Eliminacja nieszczelności powietrznych

Szczelność powietrzna budynku jest tożsama z jego szczelnością akustyczną, ponieważ powietrze stanowi doskonały nośnik dla fal dźwiękowych. Każde niedokładne uszczelnienie na styku modułów, przepust instalacyjny czy szczelina wokół rury kanalizacyjnej działa jak bezpośredni kanał dla hałasu. Zastosowanie specjalistycznych taśm paroszczelnych i paroprzepuszczalnych o wysokiej gramaturze pozwala na hermetyczne zamknięcie wszystkich połączeń technologicznych. Badania szczelności metodą Blower Door wykazują bezpośrednią korelację między niskim współczynnikiem wymiany powietrza n50 a wysokim komfortem akustycznym wnętrza.

"Większość problemów z akustyką w domach modułowych, które diagnozuję za pomocą kamery akustycznej, nie wynika ze słabych ścian. Ich źródłem są mikroszczeliny montażowe na łączeniach modułów, przez które dźwięk uchodzi jak powietrze z przebitej opony." — Janusz Zawadzki, inżynier akustyk z 15-letnim stażem.

Case Study: Modernizacja akustyczna domu modułowego w Gdańsku (2026)

W marcu 2026 roku zespół inżynierów przeprowadził szczegółowy audyt oraz modernizację akustyczną dwukondygnacyjnego domu modułowego o powierzchni 140 m² w Gdańsku. Właściciele budynku skarżyli się na uciążliwy hałas uderzeniowy dochodzący z piętra (kroki, przesuwanie krzeseł) oraz słabą izolację ścian działowych między gabinetem a salonem. Pomiary powykonawcze wykazały, że rzeczywisty wskaźnik izolacyjności akustycznej ścian działowych wynosił zaledwie R'A1 = 36 dB, a poziom uderzeniowy stropu dochodził do L'n,w = 64 dB.

W celu usunięcia problemu wdrożono trzyetapowy plan naprawczy:

• Demontaż pojedynczych płyt gipsowo-kartonowych w ścianie gabinetu i zastąpienie ich podwójnym poszyciem z płyt gipsowo-włóknowych o grubości 12,5 mm, z elastycznym klejeniem warstwowym.
• Wprowadzenie dylatacji obwodowych z taśmy kauczukowej o grubości 5 mm na styku profili stalowych CW50 ze stropem i podłogą.
• Montaż sufitu podwieszanego na wieszakach akustycznych z neoprenową wkładką tłumiącą, połączony z ułożeniem 100 mm wełny mineralnej o gęstości 50 kg/m³ w przestrzeni stropu.

Efekty wdrożonych zmian przerosły oczekiwania inwestorów, doprowadzając parametry akustyczne budynku do standardu Premium. Po zakończeniu prac i ponownym przeprowadzeniu badań terenowych, izolacyjność ściany działowej wzrosła do poziomu R'A1 = 51 dB (poprawa o 15 dB). Poziom dźwięków uderzeniowych na stropie spadł do wartości L'n,w = 46 dB (redukcja hałasu o 18 dB), co oznacza, że kroki na wyższej kondygnacji stały się całkowicie niesłyszalne. Całkowity koszt modernizacji wyniósł 18 500 zł, co stanowiło zaledwie 3,2% wartości całej inwestycji budowlanej.

Czy instalacje wewnętrzne mogą zepsuć akustykę w domu modułowym?

Obraz wygenerowany przy użyciu sztucznej inteligencji (AI)

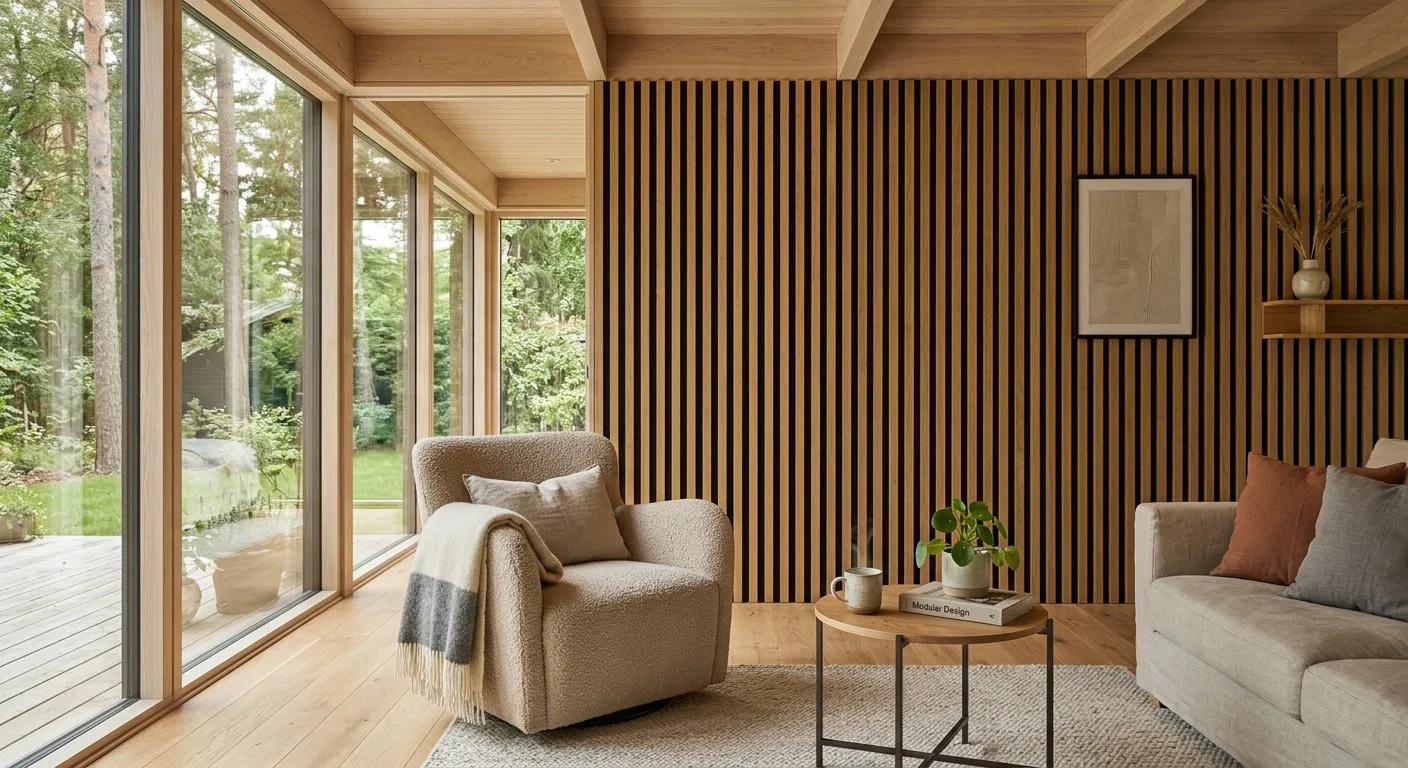

Nowoczesny salon w domu modułowym z ozdobnymi panelami akustycznymi z drewnianych lameli na ścianie za jasnym fotelem.

Brak odpowiedniej izolacji wibroakustycznej przewodów instalacyjnych potrafi zamienić cichy dom modułowy w uciążliwe źródło ciągłego szumu i dudnienia. Lekkie ściany szkieletowe, wewnątrz których prowadzone są rury kanalizacyjne, przewody wentylacji mechanicznej oraz instalacja elektryczna, działają jak rezonatory dla drgań generowanych przez przepływające media. Szczególnie uciążliwe są piony kanalizacyjne, w których spływająca woda uderza o ścianki rur, generując hałas o natężeniu dochodzącym do 55 dB. Bez zastosowania odpowiednich zabezpieczeń, dźwięki te będą bez przeszkód przenikać do przyległych sypialni czy salonu.

Zastosowanie niskoszumowych rur kanalizacyjnych o pogrubionej strukturze ścianek z dodatkiem minerałów stanowi podstawę cichej instalacji sanitarnej. Rury te charakteryzują się znacznie większym ciężarem własnym oraz zdolnością do tłumienia drgań własnych, co redukuje hałas przepływu o ponad 20 dB w stosunku do standardowych rur PCV (polichlorek winylu). Wszystkie obejmy mocujące rury do konstrukcji drewnianej domu muszą posiadać zintegrowane wkładki gumowe z elastomeru. Zapobiega to bezpośredniemu przenoszeniu drgań mechanicznych z rury na słupki ścienne, co całkowicie eliminuje powstawanie uciążliwego szumu strukturalnego.

W instalacjach wentylacji mechanicznej z rekuperacją niezbędne jest montowanie tłumików akustycznych bezpośrednio za centralą wentylacyjną oraz przed anemostatami. Praca wentylatorów w rekuperatorze generuje ciągły szum o niskiej częstotliwości, który bez przeszkód rozchodzi się kanałami wentylacyjnymi po całym budynku. Zastosowanie elastycznych tłumików płytowych lub spiralnych o długości minimum 1000 mm pozwala na wygaszenie tych drgań zanim dotrą one do pomieszczeń mieszkalnych. Ważne jest również odizolowanie samej centrali rekuperatora od podłoża za pomocą grubych mat wibroizolacyjnych.

Zapobieganie zjawisku cross-talk

Zjawisko cross-talk polega na przenoszeniu dźwięków powietrznych, takich jak rozmowy czy muzyka, pomiędzy pokojami za pośrednictwem wspólnych kanałów wentylacyjnych. Dzieje się tak, gdy dwa sąsiadujące pokoje są podłączone do tej samej magistrali wentylacyjnej bez żadnych barier tłumiących po drodze. Aby temu zapobiec, należy stosować niezależne podejścia kanałów do każdego pomieszczenia lub montować minitłumiki kanałowe bezpośrednio przed każdym anemostatem wywiewnym i nawiewnym. Pozwala to na zachowanie pełnej prywatności w sypialniach i gabinetach.

Izolacja pionów kanalizacyjnych i rur

Owinięcie pionów kanalizacyjnych ciężkimi matami z wełny mineralnej pokrytej folią aluminiową blokuje emisję dźwięków powietrznych z wnętrza rury. Dodatkowo, szachty instalacyjne, w których prowadzone są przewody, powinny zostać szczelnie wypełnione luźną wełną skalną i obudowane podwójną płytą gipsowo-włóknową. Należy unikać sztywnego styku rur z elementami konstrukcyjnymi budynku – w miejscach przejść przez stropy i ściany należy stosować elastyczne tuleje przepustowe z pianki polietylenowej.

Wibroizolacja pomp ciepła i rekuperatorów

Agregaty pomp ciepła oraz centrale wentylacyjne muszą być posadowione na przygotowanych stopach wibroizolacyjnych dopasowanych do masy urządzenia. Urządzenia te generują drgania o niskiej częstotliwości (infradźwięki), które potrafią rezonować w lekkiej konstrukcji szkieletowej, wywołując trudne do zlokalizowania buczenie. Zastosowanie elastycznych przyłączy hydraulicznych (węży w oplocie) zamiast sztywnych rur miedzianych zapobiega przenoszeniu wibracji z pompy ciepła na domową instalację grzewczą.

"Montaż pompy ciepła bezpośrednio na ścianie lekkiego domu modułowego bez amortyzatorów neoprenowych to najprostsza droga do bezsenności. Drgania sprężarki potrafią wprawić w rezonans cały budynek, zamieniając ściany w sypialni w wielkie membrany głośnikowe." — Tomasz Wiśniewski, instalator systemów HVAC.

Jakie materiały wygłuszające wybrać do domu modułowego?

Wybór odpowiednich materiałów wygłuszających decyduje o ostatecznej skuteczności całej adaptacji akustycznej budynku prefabrykowanego. Na rynku dostępna jest szeroka gama produktów, od tradycyjnych wełen mineralnych, przez płyty drewnopochodne, aż po zaawansowane membrany kauczukowe i folie akustyczne. Każdy z tych materiałów pełni inną funkcję w przegrodzie wielowarstwowej i charakteryzuje się odmiennymi parametrami technicznymi. Kluczem do sukcesu jest ich synergiczne połączenie, pozwalające na jednoczesne blokowanie dźwięków powietrznych oraz uderzeniowych.

Ciężkie membrany akustyczne na bazie polimerów o wysokiej gęstości stanowią rewolucyjne rozwiązanie w walce z hałasem w lekkim budownictwie. Membrany te, o grubości zaledwie 3 mm, posiadają masę powierzchniową rzędu 5 kg/m², co pozwala na drastyczne dociążenie płyt gipsowych bez znacznego zwiększania grubości ściany. Układa się je bezpośrednio pomiędzy dwiema warstwami płyt gipsowo-kartonowych, co tworzy układ o doskonałych właściwościach tłumiących drgania własne poszycia. Jest to idealne rozwiązanie do wyciszania ścian w pomieszczeniach o ograniczonej przestrzeni, gdzie liczy się każdy centymetr kwadratowy.

Panele z wełny drzewnej i włókien kokosowych stanowią ekologiczną alternatywę dla tradycyjnych materiałów syntetycznych, oferując przy tym doskonałe właściwości absorpcyjne. Płyty te charakteryzują się wysoką gęstością objętościową (od 130 kg/m³ do 190 kg/m³) oraz porowatą strukturą, która świetnie pochłania fale dźwiękowe w szerokim zakresie częstotliwości. Dodatkową zaletą materiałów naturalnych jest ich wysoka zdolność do regulacji wilgotności w pomieszczeniu oraz pełne bezpieczeństwo dla zdrowia mieszkańców. Doskonale sprawdzają się one jako wypełnienie stropów belkowych oraz izolacja akustyczna poddaszy.

• Wełna skalna o gęstości 50 kg/m³ – przeznaczona do wypełniania pustek powietrznych w ścianach działowych, charakteryzuje się najwyższą klasą pochłaniania dźwięku A.
• Płyty gipsowo-włóknowe 12,5 mm – stosowane jako ciężkie poszycie zewnętrzne, zapewniające wysoką izolacyjność od dźwięków powietrznych oraz doskonałą odporność mechaniczną.
• Membrana akustyczna Tecsound – samoprzylepna folia polimerowa o wysokiej masie, służąca do laminowania płyt gipsowych w celu eliminacji zjawiska rezonansu.
• Pianka elastomerowa (kauczukowa) 10 mm – elastyczny podkład pod suchy jastrych stropowy, doskonale tłumiący dźwięki uderzeniowe i wibracje strukturalne.
• Wieszaki wibroakustyczne z gumą EDPM – elementy montażowe do sufitów podwieszanych, zapobiegające przenoszeniu drgań ze stropu na stelaż stalowy.

Podsumowanie

Osiągnięcie doskonałej akustyki w domu modułowym jest w pełni mierzalne i zależy wyłącznie od rygorystycznego przestrzegania zasad fizyki budowli oraz precyzji montażu na placu budowy. Zastosowanie technologii wielowarstwowych opartych na ciężkich płytach gipsowo-włóknowych, elastycznych taśmach dylatacyjnych oraz niezależnych stelażach pozwala na całkowite wyeliminowanie problemu hałasu. Inwestycja w odpowiednie materiały tłumiące i wibroizolacyjne na etapie projektowania chroni mieszkańców przed uciążliwymi dźwiękami powietrznymi i uderzeniowymi, gwarantując komfort na poziomie tradycyjnego budownictwa Premium. Kluczem do sukcesu pozostaje bezwzględna eliminacja mostków akustycznych w strefach połączeń modułów oraz profesjonalne wygłuszenie instalacji wewnętrznych.
