Inwestor z przerażeniem patrzył na termometr wskazujący minus piętnaście stopni, wyobrażając sobie, jak lodowaty grunt pod jego nowym, niepodpiwniczonym domem pęcznieje niczym ciasto drożdżowe i unosi betonowy kolos. Ta mroźna noc miała być ostatecznym testem dla technologii, która w teorii miała oszukać prawa fizyki i zatrzymać destrukcyjną siłę zamarzającej wilgoci.
W tradycyjnym budownictwie odpowiedź na zimowe zagrożenia była prosta: kopać głęboko, aż poniżej linii, do której dociera mróz, co w polskich warunkach oznacza głębokość od 0,8 do nawet 1,4 metra. Posadowienie nowoczesnego budynku na płytkiej płycie fundamentowej, której spód znajduje się zaledwie 30–50 cm pod poziomem terenu, budzi naturalny niepokój u każdego, kto choć raz widział pęknięte ściany i rozsadzone krawężniki po mroźnej zimie. Statystyki uszkodzeń budowlanych jednoznacznie wskazują, że błędy w hydroizolacji i termice fundamentów generują aż 70% późniejszych, niezwykle kosztownych napraw strukturalnych.
Zrozumienie interakcji między fizyką gruntu, wodą a nowoczesną inżynierią pozwala całkowicie wyeliminować ryzyko uszkodzenia konstrukcji przez mróz. Przyjrzenie się bliżej mechanizmom powstawania wysadzin mrozowych oraz nowoczesnym metodom ochrony termicznej i drenażowej pozwala raz na zawsze rozwiać wątpliwości dotyczące bezpieczeństwa płyt fundamentowych w okresie zimowym.

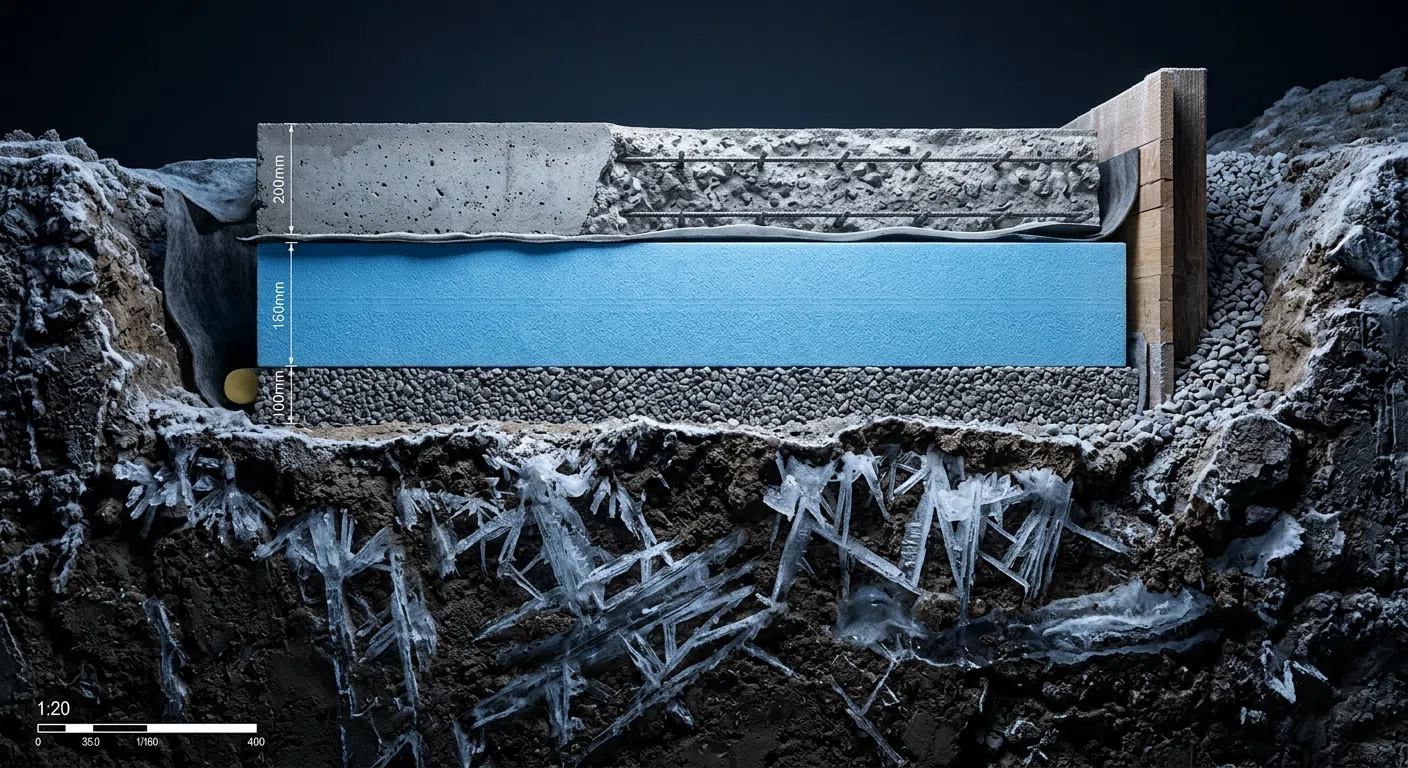

Najważniejsze informacje
- Wysadziny mrozowe powstają tylko wtedy, gdy jednocześnie występują trzy czynniki: ujemna temperatura, grunt wysadzinowy (glina, pył) oraz obecność wody.
- Tradycyjne fundamenty chroni się poprzez posadowienie poniżej strefy przemarzania, natomiast płytę fundamentową zabezpiecza się izolacją obwodową i płytą termiczną.
- Opaska przeciwwysadzinowa z płyt XPS wysunięta poza obrys budynku skutecznie przesuwa izotermę 0°C poza strefę podbudowy fundamentu.
- Kluczem do sukcesu jest wymiana gruntu rodzimego na nieprzepuszczalną i zagęszczoną podbudowę żwirowo-piaskową lub zastosowanie kruszywa z pianki szklanej.
- Prawidłowo zaprojektowany drenaż opaskowy eliminuje wilgoć z sąsiedztwa płyty, pozbawiając mróz „paliwa” do tworzenia soczewek lodowych.
Zrozumieć wroga: Jak działa strefa przemarzania gruntu?
Aby zrozumieć, dlaczego obawy o losy płyty fundamentowej są tak powszechne, musimy przyjrzeć się fizyce gruntu w niskich temperaturach. Strefa przemarzania gruntu to głębokość, do której temperatura w ziemi spada poniżej 0°C w okresie zimowym. W Polsce strefa ta jest zróżnicowana geograficznie i podzielona na cztery główne obszary. W zachodniej części kraju (np. województwo lubuskie czy dolnośląskie) wynosi ona 0,8 metra, w centralnej Polsce to 1,0 metr, na wschodzie 1,2 metra, a w rejonie Suwalszczyzny oraz w górach sięga aż 1,4 metra. Tradycyjne ławy fundamentowe projektuje się tak, aby ich spód opierał się na gruncie poniżej tych wartości, co gwarantuje stabilność oparcia.
Co się jednak dzieje, gdy mróz przenika w głąb ziemi? Sama zamarzająca woda zwiększa swoją objętość o około 9%, co w skali mikroskopowej nie byłoby jeszcze katastrofą. Prawdziwym zagrożeniem jest tak zwane podciąganie kapilarne wody i tworzenie się soczewek lodowych. Gdy wierzchnia warstwa gruntu zamarza, woda znajdująca się głębiej jest zasysana ku górze w kierunku frontu zamarzania. Tam zamienia się w lód, tworząc coraz większe kryształy, które fizycznie rozpychają cząsteczki gruntu. Ten proces generuje potężne siły pionowe, zdolne do uniesienia całego budynku, co w literaturze inżynierskiej nazywamy wysadzinami mrozowymi.
Warto jednak podkreślić, że do powstania tego zjawiska konieczne jest współistnienie trzech elementów: ujemnej temperatury, stałego dopływu wody oraz odpowiedniego rodzaju gruntu. Gruntami podatnymi na to zjawisko są grunty wysadzinowe, czyli takie, które posiadają drobne pory ułatwiające transport kapilarny wody – należą do nich gliny, pyły, piaski gliniaste oraz margle. Gruboziarniste piaski, żwiry i pospółki nie wykazują takich właściwości, ponieważ ich duże pory uniemożliwiają kapilarne wędrowanie wilgoci ku górze. To kluczowa informacja, która leży u podstaw bezpiecznego projektowania płyt fundamentowych.
Geograficzny podział stref przemarzania w Polsce
Projektowanie jakichkolwiek fundamentów bez uwzględnienia lokalizacji inwestycji na mapie klimatycznej Polski jest poważnym błędem w sztuce budowlanej. Normowe głębokości przemarzania (oznaczane symbolem Hz) determinują minimalne wymagania dla tradycyjnych posadowień, ale stanowią również punkt odniesienia dla projektantów płyt fundamentowych, którzy muszą obliczyć wymaganą grubość i zasięg izolacji termicznej. Poniższa tabela przedstawia szczegółowy podział stref przemarzania w Polsce według normy PN-81/B-03020.
| Strefa przemarzania | Głębokość Hz [m] | Przykładowe regiony i miasta | Charakterystyka warunków zimowych |
|---|---|---|---|
| I | 0,8 | Szczecin, Wrocław, Zielona Góra, Gorzów Wielkopolski | Zimy łagodne, krótkie okresy silnych mrozów, najniższe ryzyko głębokiego przemarzania. |
| II | 1,0 | Poznań, Gdańsk, Warszawa, Łódź, Kraków, Katowice | Większość terytorium Polski, umiarkowane zimy z okresowymi falami mrozów. |
| III | 1,2 | Białystok, Lublin, Rzeszów, Olsztyn, Kielce | Zimy surowe, długo utrzymująca się pokrywa śnieżna i niskie temperatury. |
| IV | 1,4 | Suwałki, Zakopane, rejony górskie i podgórskie | Ekstremalne warunki zimowe, bardzo głębokie i długotrwałe przemarzanie gruntu. |
Dlaczego płyta fundamentowa nie pęka pod wpływem mrozu?
Skoro wiemy już, jak niszczycielską siłę ma zamarzająca woda, pojawia się zasadnicze pytanie: Co ze strefą przemarzania gruntu i czy woda nie wysadzi płyty fundamentowej w zimie? Odpowiedź brzmi: nie, o ile zastosujemy odpowiednie środki techniczne, które eliminują wspomniane wcześniej czynniki wywołujące wysadziny. Płyta fundamentowa jest konstrukcją monolityczną, sztywną i silnie zbrojoną, co odróżnia ją od tradycyjnych ław fundamentowych. Nawet jeśli doszłoby do lokalnych naprężeń gruntu, płyta zachowuje się jak sztywny „ponton” pływający na stabilnym podłożu, rozkładając wszelkie obciążenia równomiernie na całą swoją powierzchnię.
Kluczem do ochrony płyty przed mrozem jest jednak niedopuszczenie do sytuacji, w której grunt bezpośrednio pod nią ulegnie zamrożeniu. Osiąga się to poprzez całkowite odcięcie termiczne płyty od otoczenia oraz modyfikację struktury gruntu podbudowy. Pod płytą fundamentową nie znajduje się bowiem grunt rodzimy (taki jak glina czy czarnoziem), lecz specjalnie przygotowana podbudowa z materiałów niewysadzinowych. Dzięki temu, nawet jeśli w tej warstwie pojawi się wilgoć, nie dojdzie do zjawiska podciągania kapilarnego ani formowania soczewek lodowych.
Dodatkowo, nowoczesne płyty fundamentowe są projektowane jako tzw. płyty grzewcze. Ciepło uciekające z wnętrza budynku (lub celowo dostarczane przez zatopione w betonie rury ogrzewania podłogowego) przenika przez beton i delikatnie ogrzewa warstwy izolacji oraz podbudowy. Sprawia to, że izoterma 0°C nigdy nie schodzi pod samą płytę, lecz jest wypychana na zewnątrz, z dala od krawędzi budynku. Budynek staje się w ten sposób swoistym „grzejnikiem”, który aktywnie broni swojego posadowienia przed mrozem.
Rola podbudowy z materiałów niewysadzinowych
Pierwszą linią obrony przed wysadzinami jest całkowite usunięcie gruntu rodzimego z wykopu pod płytę i zastąpienie go zagęszczoną mechanicznie podsypką. Najczęściej stosuje się do tego celu pospółkę, żwir lub piasek płukany. Materiały te charakteryzują się wysoką przepuszczalnością wodną i brakiem porów kapilarnych. Woda opadowa nie jest w nich magazynowana, lecz błyskawicznie przesiąka w głębsze warstwy lub odpływa do drenażu, co uniemożliwia jej zamarznięcie bezpośrednio pod betonem.
Coraz większą popularnością cieszy się również szkło piankowe (pianka szklana), które pełni podwójną rolę. Jest to kruszywo o doskonałych właściwościach termoizolacyjnych (lambda na poziomie 0,08 W/mK) oraz całkowitej odporności na wodę i mróz. Zastosowanie 30-centymetrowej warstwy zagęszczonego szkła piankowego pod płytą fundamentową eliminuje potrzebę układania tradycyjnego styropianu XPS pod betonem, tworząc jednocześnie stabilną, niewysadzinową i ciepłą podbudowę, która nie chłonie wilgoci.
Geometria ochrony: Jak działa opaska przeciwwysadzinowa?
W przypadku budynków nieogrzewanych lub wznoszonych na gruntach o szczególnie trudnych warunkach wodno-gruntowych, sama podbudowa może nie wystarczyć. Wtedy do akcji wkracza opaska przeciwwysadzinowa (nazywana też kołnierzem termicznym). Jest to poziomy pas izolacji termicznej ułożony z płyt polistyrenu ekstrudowanego (XPS) wokół zewnętrznego obrysu płyty fundamentowej, tuż pod powierzchnią gruntu (zazwyczaj na głębokości około 30–40 cm).
Zadaniem opaski przeciwwysadzinowej jest sztuczne wydłużenie drogi mrozu do wnętrza gruntu pod budynkiem. Zimno, zamiast wnikać pionowo w dół tuż przy ścianie fundamentowej, musi „obejść” poziomą barierę z płyt XPS. Sprawia to, że grunt bezpośrednio pod krawędzią płyty fundamentowej pozostaje ciepły, a temperatura w tym obszarze nigdy nie spada poniżej zera. Szerokość takiej opaski zależy od strefy przemarzania i wynosi zazwyczaj od 60 do 120 cm, a jej grubość waha się od 5 do 10 cm.
W praktyce geometrycznej oznacza to przesunięcie niebezpiecznej strefy zamarzania daleko poza obrys fundamentu. Nawet jeśli na zewnątrz panuje ekstremalny mróz, grunt pod płytą zachowuje temperaturę dodatnią, korzystając z naturalnego ciepła geotermalnego ziemi, które stale emitowane jest z głębszych warstw skorupy ziemskiej. To proste, pasywne rozwiązanie fizyczne całkowicie eliminuje ryzyko wysadzenia krawędzi budynku.
Sprawdźmy to na realnym przypadku, aby zobaczyć, jak precyzyjne obliczenia geometryczne przekładają się na bezpieczeństwo konstrukcji.
Jak to wygląda w praktyce? Przykład 1: Budowa domu w III strefie przemarzania (Lublin)
Inwestor planuje budowę domu parterowego o powierzchni 120 m² na płycie fundamentowej w okolicach Lublina, gdzie głębokość przemarzania wynosi 1,2 metra. Grunt na działce to trudna, nieprzepuszczalna glina piaszczysta, wykazująca silne właściwości wysadzinowe. Projektant decyduje się na zastosowanie płyty posadowionej na głębokości zaledwie 40 cm poniżej poziomu terenu.
Aby zabezpieczyć budynek, wdrożono następujący schemat działań:
- Wykonano wykop o głębokości 80 cm, usuwając całkowicie glinę spod obrysu budynku z naddatkiem 1,0 metra z każdej strony.
- Wykop wyłożono geotkaniną filtracyjną, a następnie zasypano 40-centymetrową warstwą zagęszczonej mechanicznie pospółki (zagęszczenie do wskaźnika Is = 0,98).
- Na podbudowie ułożono pionową izolację krawędziową z płyt XPS o grubości 15 cm oraz poziomą opaskę przeciwwysadzinową o szerokości 90 cm i grubości 8 cm wokół całego domu.
- Wokół opaski termicznej zainstalowano drenaż opaskowy ze spadkiem 1% odprowadzający wodę do studni chłonnej.
Dzięki takiemu układowi warstw, podczas fali mrozów sięgającej -22°C, temperatura gruntu pod krawędzią płyty fundamentowej nie spadła poniżej +2,4°C. Wilgoć z otaczającej gliny nie miała kontaktu z podbudową, a brak wody w strefie mrozu uniemożliwił powstanie jakichkolwiek sił wysadzinowych.
Drenaż opaskowy – kluczowy sprzymierzeniec w walce z wodą
Sama izolacja termiczna to tylko połowa sukcesu. Ponieważ woda jest głównym „paliwem” dla procesów wysadzinowych, jej skuteczne odprowadzenie z sąsiedztwa płyty fundamentowej ma znaczenie fundamentalne. Drenaż opaskowy to system perforowanych rur ułożonych wokół budynku, których zadaniem jest przechwytywanie wody opadowej oraz wód gruntowych i odprowadzanie ich na bezpieczną odległość (np. do kanalizacji deszczowej, studni chłonnych czy rowu melioracyjnego).
W przypadku płyt fundamentowych drenaż układa się zazwyczaj na poziomie dolnej krawędzi podbudowy żwirowej. Rury drenażowe muszą być obsypane płukanym żwirem o frakcji 16–32 mm i owinięte geotkaniną, która zapobiega zamulaniu systemu przez drobne cząstki gruntu. Dzięki temu woda infiltrująca w kierunku fundamentu trafia na warstwę łatwo przepuszczalną i jest natychmiast grawitacyjnie odprowadzana, zanim zdąży zamarznąć i zwiększyć swoją objętość.
Warto pamiętać, że drenaż jest absolutnie niezbędny na działkach o gruntach nieprzepuszczalnych (gliny, iły). Na takich terenach woda opadowa ma tendencję do gromadzenia się w wykopie fundamentowym, tworząc tzw. „efekt wanny”. Jeśli ta woda nie zostanie odprowadzona, zamarzając w zimie, mogłaby wywrzeć ogromne ciśnienie hydrostatyczne na płytę. Prawidłowy drenaż działa jak zawór bezpieczeństwa, utrzymując podbudowę w stanie suchym.
Porównanie metod ochrony fundamentów przed mrozem
Wybór odpowiedniej metody posadowienia i ochrony przed mrozem zależy od wielu czynników, w tym od budżetu, rodzaju gruntu oraz harmonogramu prac. Aby ułatwić podjęcie decyzji, poniższa tabela porównuje tradycyjne ławy fundamentowe z nowoczesną płytą fundamentową pod kątem radzenia sobie ze strefą przemarzania.
| Parametr porównawczy | Tradycyjne ławy fundamentowe | Płyta fundamentowa z opaską XPS |
|---|---|---|
| Głębokość posadowienia | Głębokie (poniżej strefy Hz: 0,8 – 1,4 m) | Płytkie (zazwyczaj 0,3 – 0,5 m) |
| Sposób walki z mrozem | Oparcie konstrukcji poniżej granicy zamarzania gruntu | Izolacja termiczna (XPS) i wymiana gruntu na niewysadzinowy |
| Wrażliwość na błędy wykonawcze | Średnia (głównie błędy w zbrojeniu i hydroizolacji) | Wysoka (wymaga precyzyjnego zagęszczenia podbudowy i ciągłości izolacji) |
| Czas realizacji prac | Długi (kilka tygodni, przerwy technologiczne) | Krótki (często zamyka się w 7-10 dniach roboczych) |
| Izolacyjność termiczna od gruntu | Słaba (trudne do wyeliminowania mostki termiczne na styku ścian) | Doskonała (ciągła warstwa izolacji pod całą powierzchnią budynku) |
Jak to wygląda w praktyce? Przykład 2: Posadowienie na glinie plastycznej w IV strefie (Mazury)
Zobaczmy to na kolejnym, jeszcze trudniejszym przypadku. Inwestor buduje dom całoroczny w okolicach Giżycka (IV strefa przemarzania, głębokość Hz = 1,4 metra). Badania geotechniczne wykazały obecność wilgotnej gliny plastycznej do głębokości 2,5 metra, z wysokim poziomem wód gruntowych stabilizującym się jesienią na poziomie 60 cm pod powierzchnią terenu. Klasyczne posadowienie wymagałoby głębokich wykopów, szalowania i kosztownego odwodnienia na czas prac.
Zamiast tego zdecydowano się na płytę fundamentową „pływającą” z pełnym pakietem zabezpieczeń:
- Zastosowano szkło piankowe o grubości 40 cm jako podbudowę nośną i termoizolacyjną, rezygnując z klasycznego kruszywa kamiennego.
- Krawędzie płyty zabezpieczono pionowymi elementami szalunku traconego z XPS o grubości 20 cm.
- Zaprojektowano szeroką opaskę termiczną (120 cm) z płyt XPS o grubości 10 cm, ułożoną ze spadkiem 2% na zewnątrz budynku.
- Zainstalowano aktywny drenaż francuski (bezrury, oparty na kruszywie i geotkaninie) odprowadzający nadmiar wody do pobliskiego stawu retencyjnego.
Podczas mroźnego stycznia, gdy temperatura przez dwa tygodnie oscylowała wokół -18°C, system zadziałał bezbłędnie. Szkło piankowe nie tylko odcięło dopływ zimna od spodu, ale dzięki swojej porowatej strukturze odprowadziło wilgoć kapilarną na boki, do systemu drenażowego. Płyta fundamentowa nie drgnęła nawet o milimetr, a brak naprężeń potwierdziły czujniki strunowe zamontowane w strukturze betonu.
Podsumowanie
Obawy o to, że strefa przemarzania gruntu i zamarzająca woda zniszczą płytę fundamentową w zimie, wynikają głównie z niezrozumienia nowoczesnej fizyki budowli. Choć płyta posadowiona jest płytko, zastosowanie nieprzepuszczalnej podbudowy, ciągłej izolacji termicznej z płyt XPS oraz poziomej opaski przeciwwysadzinowej całkowicie eliminuje warunki niezbędne do powstania wysadzin mrozowych. Poprzez usunięcie gruntów wysadzinowych spod budynku i zastąpienie ich żwirem lub szkłem piankowym, pozbawiamy mróz „paliwa” do tworzenia niszczycielskich soczewek lodowych. Prawidłowo zaprojektowana i wykonana płyta fundamentowa jest konstrukcją niezwykle bezpieczną, trwałą i ciepłą, która bez problemu zniesie nawet najbardziej srogie polskie zimy.
Często zadawane pytania (FAQ)
Czy nieogrzewany dom na płycie fundamentowej może ulec uszkodzeniu w zimie?
Nieogrzewany budynek jest bardziej narażony na przemarzanie gruntu pod płytą, ponieważ nie emituje ciepła do podłoża. W takim przypadku kluczowe jest prawidłowe wykonanie poziomej opaski przeciwwysadzinowej wokół płyty oraz upewnienie się, że podbudowa została wykonana z materiałów całkowicie niewysadzinowych (np. grubego żwiru lub szkła piankowego), co eliminuje ryzyko powstawania wysadzin nawet przy braku ogrzewania wnętrza.
Jaki styropian najlepiej nadaje się pod płytę fundamentową?
Pod płytę fundamentową należy stosować wyłącznie materiały o bardzo wysokiej wytrzymałości na ściskanie i minimalnej nasiąkliwości wodą. Standardem w branży jest polistyren ekstrudowany (XPS) o klasie wytrzymałości minimum 300 kPa (np. XPS 300 lub XPS 500) lub specjalistyczny styropian EPS o podwyższonej gęstości (EPS 200). Materiały te zachowują swoje właściwości izolacyjne nawet przy stałym kontakcie z wilgocią gruntową.
Czy drenaż wokół płyty fundamentowej jest zawsze konieczny?
Drenaż opaskowy jest absolutnie konieczny w przypadku gruntów nieprzepuszczalnych, takich jak gliny, iły czy pyły, oraz przy wysokim poziomie wód gruntowych. Na gruntach piaszczystych i dobrze przepuszczalnych, gdzie woda opadowa błyskawicznie wsiąka w głębsze warstwy, wykonanie drenażu nie jest wymagane, pod warunkiem prawidłowego ukształtowania spadków terenu wokół budynku.
Jak głęboko należy ułożyć opaskę przeciwwysadzinową z XPS?
Poziomą opaskę przeciwwysadzinową układa się zazwyczaj na głębokości od 30 do 50 cm poniżej poziomu terenu, bezpośrednio pod warstwą humusu lub opaską żwirową wokół domu. Ważne jest, aby płyty XPS były ułożone z lekkim spadkiem (ok. 2%) na zewnątrz budynku, co dodatkowo ułatwia odprowadzanie wody opadowej z dala od strefy posadowienia płyty fundamentowej.
