Wylewanie betonu bezpośrednio na grunt pod nieogrzewanym miejscem postojowym to nie oszczędność, lecz prosta droga do spękań wywołanych przez zimowe wysadzenie zamarzającej podłoża wilgoci. Termiczna bariera pod płytą fundamentową chroni konstrukcję przed niszczycielską siłą mrozu, dlatego rezygnacja z niej w naszym klimacie niemal zawsze kończy się kosztowną katastrofą budowlaną.
Statystyki uszkodzeń obiektów małej architektury w Polsce pokazują, że ponad 40% wolnostojących garaży i wiat wybudowanych bez izolacji termicznej podłoża wykazuje pęknięcia posadzki już po pierwszych trzech sezonach zimowych. Koszt późniejszej naprawy spękanej płyty betonowej, obejmujący kucie, ponowne zbrojenie i wylewanie betonu, potrafi trzykrotnie przewyższyć początkowy koszt zakupu płyt z polistyrenu ekstrudowanego (XPS) lub twardego styropianu EPS 100.
Przed podjęciem ostatecznej decyzji o rezygnacji z warstwy termoizolacyjnej warto przeanalizować fizykę budowli oraz rzeczywiste siły działające pod powierzchnią gruntu. Poniższe zestawienie techniczne, analizy kosztów oraz fizyczne właściwości materiałów pozwolą precyzyjnie określić, kiedy oszczędność na styropianie jest tylko pozornym zyskiem, a kiedy staje się technologicznym błędem.
Najważniejsze informacje
- Ochrona przed wysadzinami mrozowymi to główna rola izolacji termicznej pod nieogrzewanymi płytami fundamentowymi w polskiej strefie klimatycznej.
- Polistyren ekstrudowany (XPS) charakteryzuje się niemal zerową nasiąkliwością i ekstremalną odpornością na ściskanie, co czyni go jedynym słusznym wyborem bezpośrednio na grunt.
- Styropian EPS (np. EPS 100 lub EPS 200) może być stosowany wyłącznie nad hydroizolacją i w miejscach nienarażonych na bezpośrednie działanie wilgoci gruntowej.
- Wiaty otwarte wymagają innego podejścia fundamentowego niż zamknięte garaże, jednak brak izolacji pod ich słupami nośnymi musi być rekompensowany posadowieniem poniżej strefy przemarzania.
- Koszty naprawy spękanej płyty betonowej bez izolacji wielokrotnie przewyższają cenę zakupu materiału izolacyjnego podczas pierwszego etapu budowy.
Czy pod garaż lub wiatę można pominąć ocieplenie ze styropianu / XPS?
Decyzja o pominięciu warstwy izolacji termicznej pod płytą betonową garażu lub wiaty spędza sen z powiek wielu inwestorom szukającym oszczędności. Aby odpowiedzieć na pytanie, czy pod garaż lub wiatę można pominąć ocieplenie ze styropianu / XPS, należy w pierwszej kolejności rozróżnić warunki panujące wewnątrz tych obiektów. Garaż zamknięty, nawet jeśli projektujesz go jako nieogrzewany, akumuluje ciepło uciekające z gruntu oraz generowane przez parkujący samochód, co tworzy specyficzny mikroklimat sprzyjający kondensacji pary wodnej.

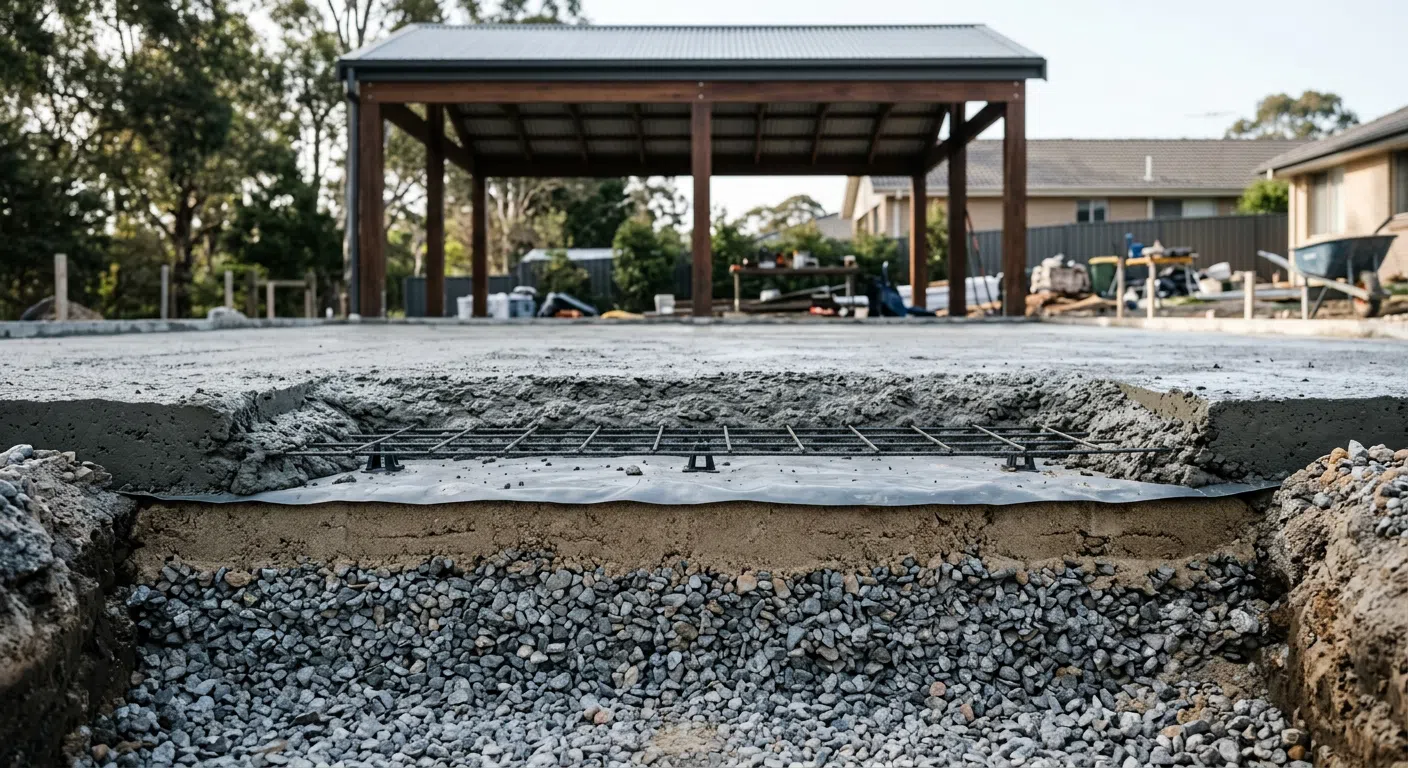

W przypadku wiaty samochodowej mamy do czynienia z konstrukcją otwartą, gdzie temperatura posadzki jest niemal tożsama z temperaturą otoczenia. Brak izolacji termicznej sprawia, że mróz wnika głęboko w grunt bezpośrednio pod betonową płytą, powodując zamarzanie zgromadzonej tam wody. Zjawisko to, znane jako pęcznienie mrozowe, generuje ogromne ciśnienie hydrostatyczne, zdolne do uniesienia i przełamania nawet grubej, zbrojonej płyty betonowej.
Wyeliminowanie styropianu lub płyt XPS spod płyty fundamentowej jest technicznie dopuszczalne wyłącznie w sytuacjach, gdy grunt pod obiektem jest całkowicie przepuszczalny (np. czysty piasek średnio- i gruboziarnisty) oraz poziom wód gruntowych znajduje się stale poniżej strefy przemarzania. W każdym innym przypadku, zwłaszcza na gruntach spoistych takich jak gliny czy iły, brak bariery termicznej doprowadzi do nieodwracalnych uszkodzeń mechanicznych posadzki.
Różnice w pracy konstrukcji garażu zamkniętego i wiaty
Garaż zamknięty, wyposażony w bramę i ściany, stanowi barierę dla wiatru, co drastycznie zmienia rozkład temperatur w podłożu. Ciepło geotermalne stale emitowane z głębi ziemi próbuje ogrzać przestrzeń garażu, napotykając na swojej drodze betonową płytę. Jeśli nie zastosujesz płyt XPS o wysokiej wytrzymałości, beton będzie działał jak gigantyczny radiator, odprowadzając ciepło na zewnątrz i doprowadzając do wychłodzenia strefy podposadzkowej, co przyspieszy procesy zamarzania wilgoci.
Wiata samochodowa, pozbawiona ścian bocznych, nie zatrzymuje ciepła, przez co cała jej płyta posadzkowa zamarza równomiernie z otaczającym ją gruntem. Tutaj kluczowym zagrożeniem nie jest ucieczka ciepła, lecz nierównomierne osiadanie podłoża na granicy strefy zadaszonej i otwartej. Izolacja obwodowa z płyt XPS wokół płyty wiaty pozwala zminimalizować to zjawisko, tworząc stabilną platformę, która nie podlega wahaniom sezonowym.
Zjawisko wysadzin mrozowych – największy wróg betonowej płyty
Wysadziny mrozowe to proces fizyczny, którego niszczycielskiej siły nie wolno bagatelizować podczas projektowania jakichkolwiek nawierzchni utwardzanych. Gdy temperatura spada poniżej zera, woda zawarta w porach gruntu zamarza, zwiększając swoją objętość o około 9%. W gruntach spoistych (gliny, pyły) dochodzi do zjawiska podciągania kapilarnego, co oznacza, że woda z głębszych warstw jest stale zasysana w kierunku frontu zamarzania, tworząc soczewki lodowe o ogromnej sile parcia pionowego.
Siła unoszenia gruntu podczas tworzenia się wysadzin mrozowych może osiągać wartość nawet 200-300 kPa, co z łatwością unosi całe budynki, a tym bardziej lekkie płyty garażowe. Bez elastycznej i ciepłej bariery, jaką gwarantuje polistyren ekstrudowany XPS, betonowa wylewka zostanie poddana naprężeniom zginającym, na które beton bez potężnego zbrojenia strukturalnego ma bardzo niską odporność. Powstają wtedy charakterystyczne, podłużne pęknięcia, które z czasem ulegają wykruszeniu pod ciężarem kół pojazdu.
Zastosowanie izolacji termicznej pod płytą fundamentową pozwala przesunąć izotermę 0°C powyżej poziomu gruntu rodzimego lub utrzymać ją na bezpiecznej głębokości. Dzięki temu wilgoć znajdująca się bezpośrednio pod płytą nie zamarza, a podbudowa zachowuje swoją stabilność przez cały rok. Jest to szczególnie istotne w regionach, gdzie głębokość przemarzania gruntu wynosi od 0,8 m do nawet 1,4 m poniżej poziomu terenu.
Mechanizm powstawania uszkodzeń w posadzce
Gdy grunt pod nieocieploną płytą zaczyna zamarzać nieliniowo – na przykład szybciej od strony północnej lub przy krawędziach zewnętrznych – płyta betonowa zostaje podparta punktowo. Koła parkującego samochodu wywierają wtedy nacisk punktowy na niepodpartą część płyty, co natychmiast generuje naprężenia rozciągające w górnej warstwie betonu. Ponieważ beton doskonale znosi ściskanie, ale jest bardzo podatny na rozciąganie, dochodzi do natychmiastowego pęknięcia struktury.
W okresie wiosennych roztopów lód pod płytą gwałtownie topnieje, pozostawiając puste przestrzenie i skrajnie rozluźniony, przewilgocony grunt o zerowej nośności. Płyta opada pod własnym ciężarem i ciężarem pojazdu, co powoduje klawiszowanie poszczególnych fragmentów betonu oraz dalszą degradację mechaniczną. Proces ten powtarza się z każdym cyklem zamrażania i odmrażania, drastycznie skracając żywotność całej inwestycji.

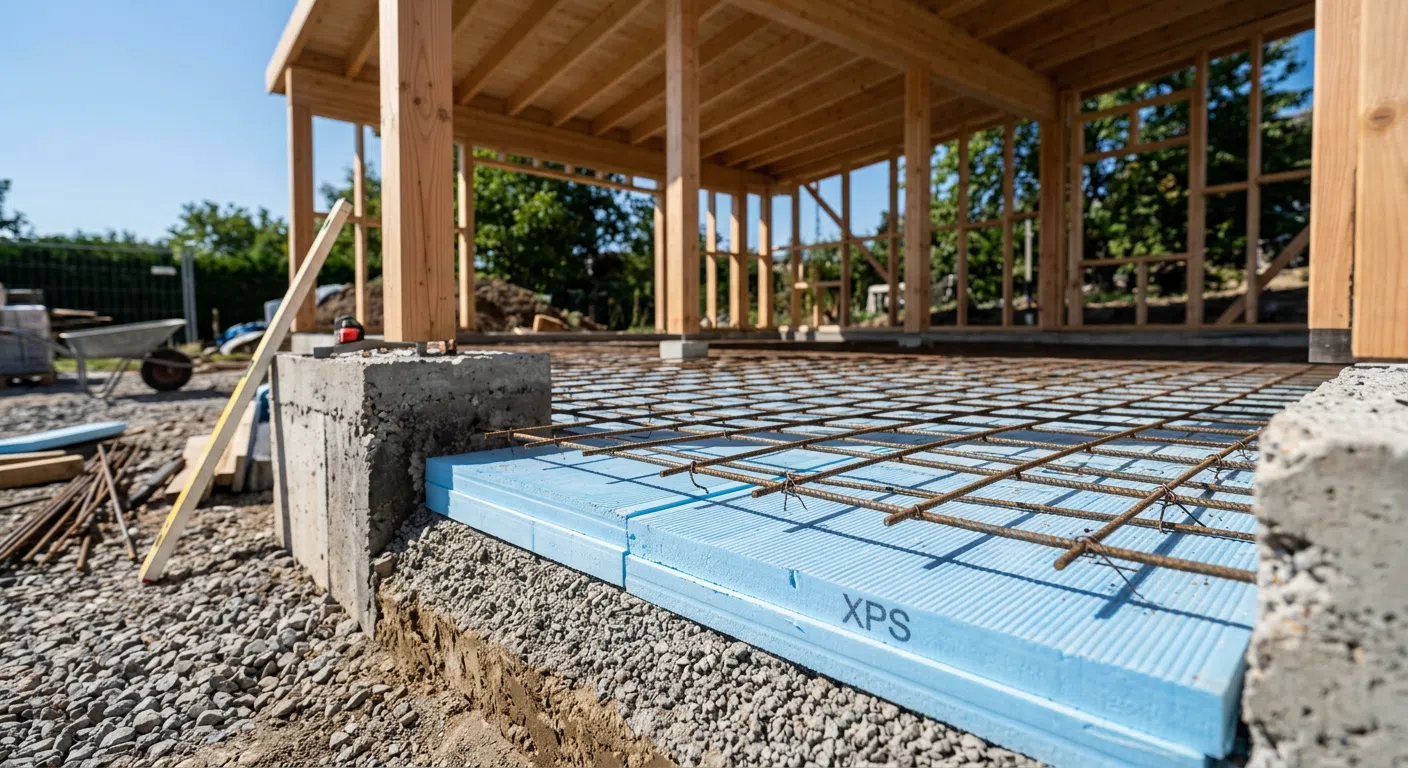

XPS czy EPS – co wybrać pod płytę fundamentową garażu?
Wybór odpowiedniego materiału izolacyjnego pod płytę garażową ma kluczowe znaczenie dla trwałości całej konstrukcji podłoża. Na rynku dominują dwa materiały: polistyren ekspandowany (EPS, czyli tradycyjny styropian) oraz polistyren ekstrudowany (XPS). Choć oba materiały pełnią funkcję izolatorów termicznych, ich struktura wewnętrzna i parametry mechaniczne różnią się w sposób diametralny, co predestynuje je do zupełnie innych zastosowań podziemnych.
Poniższa tabela przedstawia szczegółowe porównanie kluczowych parametrów technicznych obu tych materiałów w kontekście zastosowania pod płytą garażową:
| Parametr techniczny | Styropian EPS 100 / EPS 200 | Polistyren ekstrudowany XPS |
|---|---|---|
| Odporność na ściskanie (przy 10% odkształceniu) | 100 – 200 kPa (ok. 3-6 t/m²) | 300 – 700 kPa (ok. 30-70 t/m²) |
| Nasiąkliwość wodą przy długotrwałym zanurzeniu | do 5% objętości | poniżej 0,5% objętości |
| Współczynnik przewodzenia ciepła (λ) | 0,036 – 0,038 W/(m·K) | 0,032 – 0,035 W/(m·K) |
| Odporność na cykle zamrażania i rozmrażania | Niska (następuje degradacja struktury) | Całkowita (brak utraty parametrów) |
Jak wyraźnie widać z powyższego zestawienia, XPS deklasuje tradycyjny styropian EPS pod względem odporności na wilgoć oraz obciążenia mechaniczne. Pod płytę garażową, na której będzie parkował pojazd o masie od 1,5 do nawet 3,5 tony, należy stosować wyłącznie materiały zdolne przenieść tak wysokie obciążenia bez ryzyka trwałego odkształcenia izolacji.
Kiedy dopuszczalne jest użycie styropianu EPS?
Stosowanie styropianu EPS (najlepiej o oznaczeniu EPS 150 lub EPS 200) pod płytą garażu jest dopuszczalne tylko pod warunkiem wykonania perfekcyjnej, wielowarstwowej hydroizolacji odcinającej dostęp wilgoci z gruntu. EPS posiada strukturę otwartokomórkową, co sprawia, że pod wpływem stałego kontaktu z wilgocią gruntową może nią nasiąknąć, co drastycznie obniża jego właściwości izolacyjne i prowadzi do powolnej destrukcji materiału podczas mrozów.
Jeśli decydujesz się na EPS, musisz ułożyć go na twardej, stabilnej podbudowie z chudego betonu, zabezpieczonej grubą folią membranową o grubości minimum 0,3 mm lub papą termozgrzewalną. Taki układ chroni styropian przed zgnieceniem podczas wylewania i wibrowania mieszanki betonowej oraz odcina wilgoć kapilarną, co pozwala na zachowanie stabilności termicznej przez wiele lat.
Koszty inwestycji – pozorna oszczędność na etapie budowy
Wielu inwestorów decyduje się na pominięcie izolacji pod płytą garażową, kierując się chęcią natychmiastowego obniżenia kosztów budowy. Koszt zakupu płyt XPS o grubości 10 cm na powierzchnię standardowego garażu jednostanowiskowego (ok. 24 m²) wydaje się na pierwszy rzut oka wydatkiem, który można łatwo wykreślić z budżetu. Jest to jednak klasyczny przykład błędnej kalkulacji ekonomicznej, która nie uwzględnia kosztów eksploatacji oraz ryzyka awarii budowlanej.
Spójrzmy na realne zestawienie kosztów zakupu materiałów izolacyjnych w porównaniu z kosztami ewentualnej naprawy spękanej posadzki betonowej w przyszłości:
| Etap / Element inwestycji | Koszt wariantu z izolacją XPS (24 m²) | Koszt wariantu bez izolacji (naprawa po 3 latach) |
|---|---|---|
| Zakup płyt XPS (gr. 10 cm, 300 kPa) | 1 400 – 1 800 zł | 0 zł |
| Folia izolacyjna i akcesoria | 150 – 250 zł | 0 zł |
| Kucie zniszczonej płyty i wywóz gruzu | 0 zł | 2 500 – 4 000 zł |
| Nowe zbrojenie i wylanie betonu C20/25 | 0 zł | 3 500 – 5 000 zł |
| Suma kosztów całkowitych | 1 550 – 2 050 zł | 6 000 – 9 000 zł |
Analiza finansowa jednoznacznie wykazuje, że rezygnacja z izolacji to oszczędność rzędu niecałych 2000 zł na etapie budowy, która generuje ryzyko wydatków sięgających nawet 9000 zł w perspektywie zaledwie kilku lat. Dodatkowo należy doliczyć czas wyłączenia garażu z użytkowania oraz stres związany z przeprowadzaniem uciążliwych prac remontowych w zagospodarowanym już ogrodzie.
Praktyczny przykład: Budowa garażu na gruncie gliniastym
Sprawdźmy to na realnym przypadku inwestora z centralnej Polski, który zdecydował się na budowę wolnostojącego, nieogrzewanego garażu o wymiarach 6 x 4 m na gruncie gliniastym o wysokim poziomie wód gruntowych. Inwestor, chcąc zaoszczędzić, zrezygnował z ułożenia płyt XPS pod płytą betonową o grubości 15 cm, zbrojoną siatką z prętów fi 8 mm. Zamiast tego beton wylano bezpośrednio na zagęszczoną podsypkę piaskowo-żwirową o grubości 20 cm, oddzieloną jedynie cienką folią budowlaną.
Podczas pierwszej, mroźnej zimy, gdy temperatura przez dwa tygodnie spadała poniżej -15°C, gliniasty grunt pod garażem zaczął intensywnie pęcznieć na skutek zamarzania wody podciąganej kapilarnie z głębszych warstw. Ponieważ piasek podsypki nie stanowił bariery termicznej, mróz spenetrował podłoże na głębokość 60 cm bezpośrednio pod posadzką. W rezultacie narożniki garażu uniosły się o blisko 3 cm w stosunku do środkowej części płyty.
Wiosną, po roztopieniu soczewek lodowych, płyta opadła nierównomiernie, co doprowadziło do powstania trzech głębokich pęknięć przechodzących przez całą grubość betonu. W szczelinach zaczęła gromadzić się wilgoć, która podczas kolejnych przymrozków rozsadzała beton od środka. Ostatecznie, po dwóch latach posadzka nie nadawała się do użytku pod ciężkim samochodem typu SUV, a inwestor musiał przeprowadzić kosztowny remont polegający na wykonaniu mikropali i nowej wylewki na podbudowie z płyt XPS.
Podsumowanie
Pominięcie izolacji termicznej ze styropianu lub płyt XPS pod garażem bądź wiatą jest dopuszczalne wyłącznie w skrajnie sprzyjających warunkach gruntowo-wodnych, na suchych piaskach i przy braku ryzyka podciągania kapilarnego. W każdym innym scenariuszu, rezygnacja z tej warstwy naraża konstrukcję na niszczycielskie działanie wysadzin mrozowych, prowadząc do pękania i klawiszowania betonowej płyty. Inwestycja w wysokiej jakości polistyren ekstrudowany XPS to nie zbędny wydatek na ocieplenie „zimnego” budynku, lecz kluczowy element ochrony strukturalnej, gwarantujący stabilność i bezawaryjną eksploatację posadzki przez dziesięciolecia.
Często zadawane pytania (FAQ)
Czy pod nieogrzewany garaż blaszany muszę dawać XPS?
Tak, pod garaż blaszany również zaleca się stosowanie płyt XPS pod wylewką betonową, jeśli podłoże stanowią grunty wysadzinowe (gliny, iły). Lekka konstrukcja garażu blaszanego nie dociska płyty betonowej z taką siłą jak garaż murowany, co sprawia, że jest ona jeszcze bardziej podatna na unoszenie i pękanie pod wpływem zamarzającego gruntu.
Czy zamiast XPS mogę użyć zwykłego styropianu podłogowego EPS 100?
Styropian EPS 100 ma znacznie mniejszą odporność na ściskanie oraz wysoką nasiąkliwość wodą, dlatego nie powinien być stosowany bezpośrednio na gruncie. Możesz go użyć tylko pod warunkiem ułożenia na stabilnym podkładzie z chudego betonu i wykonania bardzo szczelnej hydroizolacji z papy lub grubej folii, która zabezpieczy go przed wilgocią.
Jak gruba powinna być warstwa XPS pod płytą fundamentową wiaty?
Standardowa grubość warstwy izolacyjnej z płyt XPS pod płytą fundamentową wiaty lub garażu wynosi od 8 do 12 cm. Taka grubość jest w zupełności wystarczająca, aby skutecznie odciąć dopływ ujemnych temperatur do gruntu rodzimego i zapobiec powstawaniu wysadzin mrozowych pod konstrukcją.
Czy podbudowa z samego kruszywa łamanego może zastąpić izolację termiczną?
Dobrze zagęszczona podbudowa z grubego kruszywa łamanego (tzw. warstwa odsączająca) o grubości minimum 30-40 cm znacznie ogranicza podciąganie kapilarne wody, jednak nie eliminuje całkowicie problemu przemarzania gruntu. W przypadku gruntów bardzo wilgotnych i gliniastych, samo kruszywo może okazać się niewystarczające bez dodatkowej bariery termicznej z płyt XPS.
