Błędne zabezpieczenie płyt XPS po zdjęciu szalunków to najkrótsza droga do powolnej degradacji fundamentu, w której nawet najdroższy styrodur bezpowrotnie traci swoje właściwości izolacyjne pod wpływem wilgoci i promieni UV. O sukcesie całej hydroizolacji decyduje precyzyjny dobór warstw ochronnych nad i pod płytą oraz natychmiastowe zamknięcie jej odsłoniętych krawędzi, zanim grunt bezlitośnie zweryfikuje jakość wykonanych prac.
Praktyka budowlana pokazuje, że ponad 70% uszkodzeń izolacji termicznej i przeciwwilgociowej w strefie cokołowej oraz podziemnej wynika bezpośrednio z zaniechania natychmiastowej obróbki krawędzi oraz zastosowania niewłaściwych materiałów rolowych. Pozostawienie odsłoniętego polistyrenu ekstrudowanego na działanie słońca przez okres dłuższy niż kilkanaście dni inicjuje proces fotodegradacji, który bezpowrotnie niszczy strukturę zewnętrzną płyt, obniżając ich przyczepność i parametry mechaniczne.
Wybór odpowiedniej folii ochronnej, drenażowej lub poślizgowej oraz precyzyjna technologia uszczelniania styków po demontażu deskowania to kluczowe etapy, które decydują o suchości fundamentów przez dziesięciolecia. Zrozumienie fizyki budowli i interakcji zachodzących na styku gruntu, betonu i XPS pozwala uniknąć kosztownych błędów wykonawczych, które na późniejszym etapie eksploatacji budynku są niemal niemożliwe do usunięcia bez kosztownego odkopywania ścian.
Najważniejsze informacje
- Folia pod XPS pełni funkcję poślizgową, separacyjną oraz przeciwwilgociową, chroniąc płyty przed tarciem gruntu i podciąganiem kapilarnym.

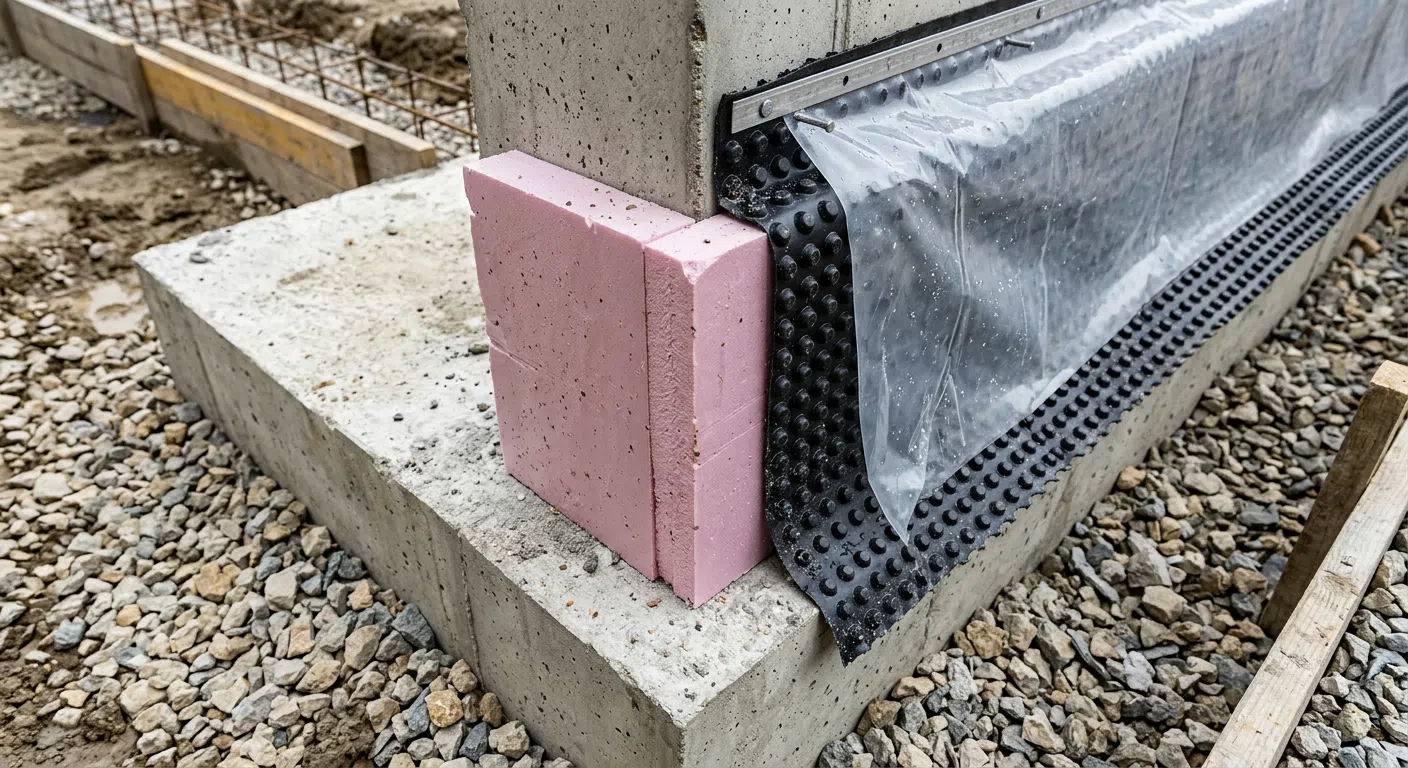

- Folia na XPS (od strony gruntu) to najczęściej folia kubełkowa z geotkaniną, która odpowiada za drenaż i mechaniczną ochronę przed ostrymi kamieniami podczas zasypywania wykopu.
- Promieniowanie UV niszczy strukturę XPS w zaledwie kilka tygodni, dlatego odsłonięte boki płyt po demontażu szalunku wymagają natychmiastowego zabezpieczenia masą KMB lub tynkiem mozaikowym.
- Do klejenia folii i obróbki krawędzi nie wolno stosować produktów zawierających rozpuszczalniki organiczne, które bezpowrotnie topią polistyren ekstrudowany.
- Kluczowym elementem obróbki boków jest wykonanie szczelnej fasety (fasady/wyoblenia) na styku ławy i ściany fundamentowej oraz mechaniczne zamocowanie górnej krawędzi folii kubełkowej za pomocą dedykowanych listew.
Jakiej folii użyć pod XPS? Rola warstwy separacyjnej i poślizgowej

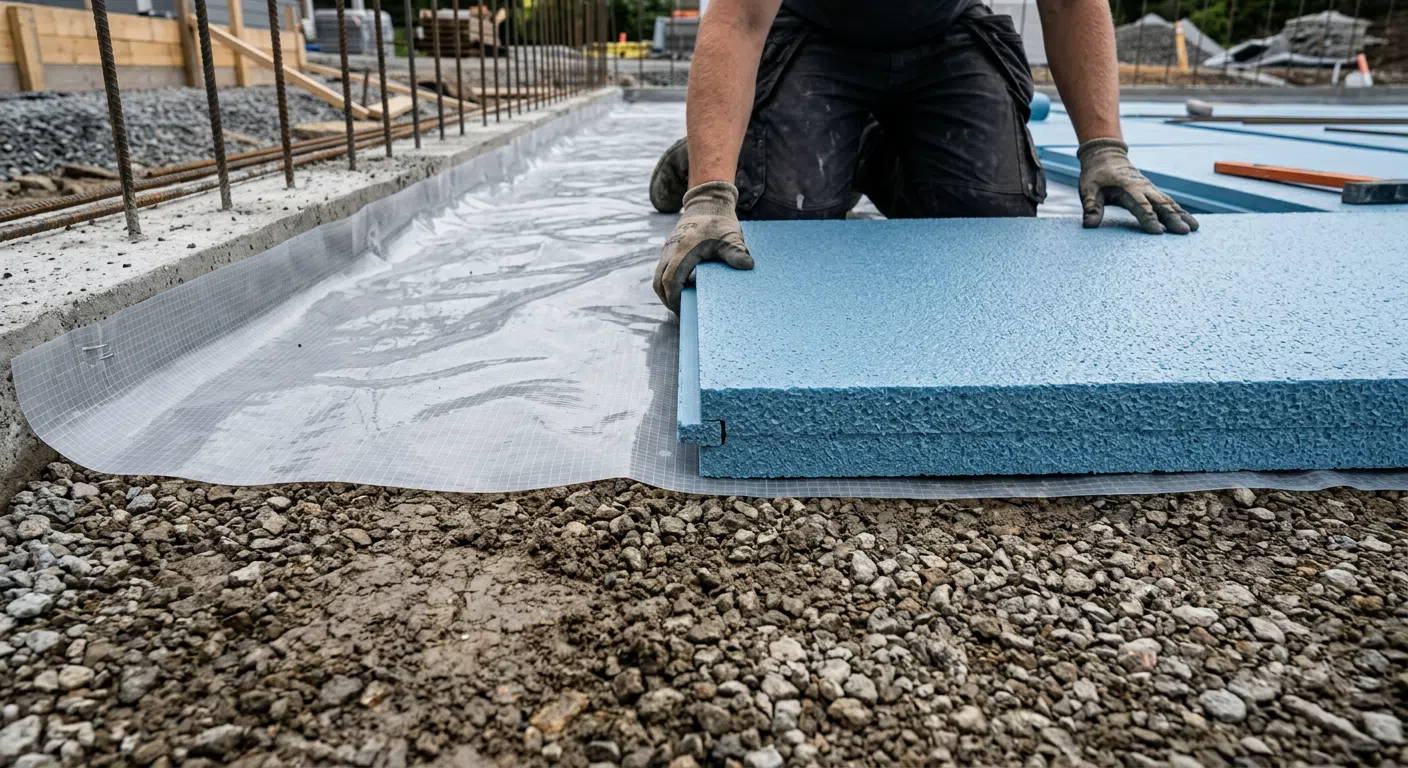

Układanie płyt XPS pod płytą fundamentową lub na ławach wymaga zastosowania odpowiedniej warstwy rozdzielającej od spodu. W tym obszarze najlepszym wyborem jest gruba folia polietylenowa (LDPE) o grubości minimum 0,3 mm do 0,5 mm, często układana dwuwarstwowo. Taka konfiguracja pełni przede wszystkim funkcję poślizgową, która drastycznie zmniejsza tarcia powstające między betonem a podłożem gruntowym podczas wiązania cementu oraz późniejszej pracy konstrukcji.
W przypadku posadowienia budynku na płycie fundamentowej, folia pod XPS zapobiega również ucieczce wody zarobowej z mieszanki betonowej do warstwy podkładowej i gruntu. Gdybyśmy zrezygnowali z tej bariery, suchy chudy beton lub podsypka piaskowa mogłyby „odessać” wilgoć z wylewanej płyty, co doprowadziłoby do jej osłabienia, skurczu i powstawania rys strukturalnych. Folia LDPE stanowi tutaj szczelny ekran zatrzymujący wodę wewnątrz dojrzewającego betonu.
Warto pamiętać, że folia pod XPS musi charakteryzować się wysoką odpornością na przebicie statyczne i dynamiczne. Podczas montażu zbrojenia i chodzenia po ułożonych płytach, cienkie folie malarskie uległyby natychmiastowej destrukcji. Dlatego standardem na profesjonalnych budowach są atestowane folie budowlane o podwyższonej gęstości, łączone na zakład o szerokości minimum 20 cm i bezwzględnie sklejane dedykowaną, wodoodporną taśmą dwustronną butylową.
Kluczowe parametry folii pod XPS
Wybierając materiał pod płyty XPS, należy bezwzględnie unikać najtańszych produktów „recyklingowych” o nieokreślonej grubości i niskiej elastyczności. Prawdziwa folia budowlana musi posiadać deklarację właściwości użytkowych (DoP) potwierdzającą jej parametry mechaniczne. Materiał ten musi być odporny na rozciąganie zarówno w poprzek, jak i wzdłuż, aby nie uległ rozerwaniu podczas przesuwania ciężkich siatek zbrojeniowych.
Oto najważniejsze cechy, na które należy zwrócić uwagę przy zakupie:
- Grubość rzeczywista: Minimum 0,3 mm (300 mikronów), optymalnie 0,5 mm dla trudnych warunków gruntowych.
- Współczynnik oporu dyfuzyjnego (Sd): Powinien wynosić minimum 100 m, co gwarantuje skuteczną barierę dla pary wodnej i radonu.
- Odporność na rozdzieranie: Wartość ta nie powinna być niższa niż 150 N w obu kierunkach.
Jakiej folii użyć na XPS? Ochrona pionowa i drenaż

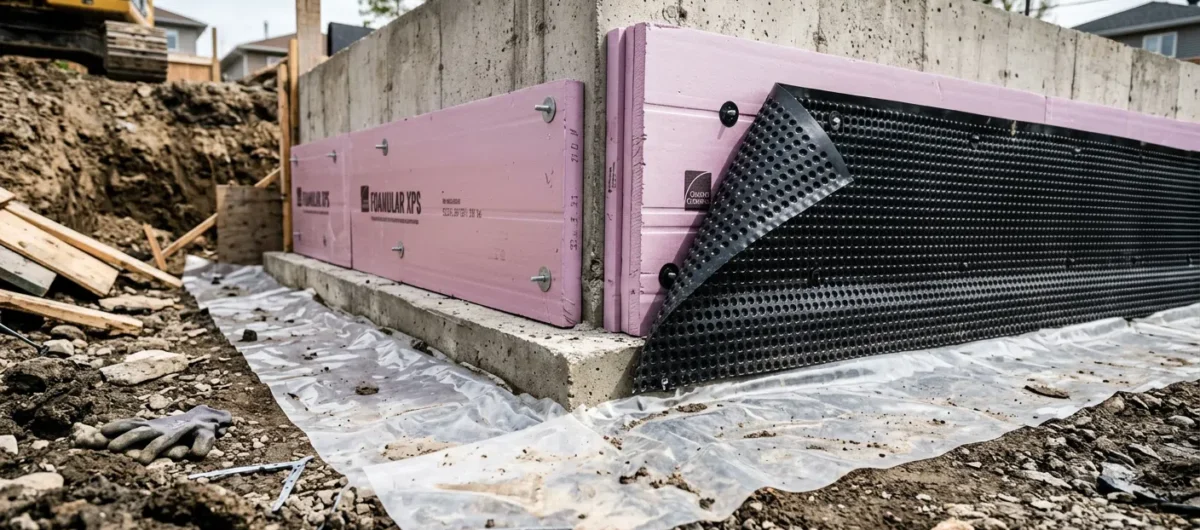

Zewnętrzna strona płyt XPS, stykająca się bezpośrednio z gruntem zasypowym, wymaga ochrony przed uszkodzeniami mechanicznymi oraz skutecznego odprowadzenia wody opadowej. W tym miejscu niezastąpiona jest folia kubełkowa (membrana kubełkowa) zintegrowana z geotkaniną filtracyjną. Kubełki skierowane w stronę płyt XPS tworzą niezbędną szczelinę powietrzną, natomiast geotkanina zatrzymuje drobne cząstki gruntu, zapobiegając zamuleniu przestrzeni drenażowej.
Stosowanie samej, klasycznej folii kubełkowej bezpośrednio na XPS bez geowłókniny jest częstym błędem wykonawczym. Pod wpływem naporu gruntu, kubełki mogą punktowo wciskać się w strukturę płyt styroduru, powodując ich lokalne odkształcenia i osłabienie izolacyjności termicznej. Co więcej, bez warstwy filtrującej, przestrzeń między kubełkami szybko zapełnia się drobnym piaskiem i gliną, co całkowicie blokuje funkcję drenażową i prowadzi do spiętrzenia wody przy ścianie fundamentowej.
W przypadku gruntów przepuszczalnych (np. piaski, żwiry), gdzie nie występuje ryzyko długotrwałego zalegania wody, jako warstwę ochronną na XPS można zastosować gładką folię polietylenową o wysokiej gęstości (HDPE) lub grubą geowłókninę PP o gramaturze minimum 300 g/m². Jej głównym zadaniem jest wówczas ochrona hydroizolacji i styroduru przed ostrymi krawędziami kamieni podczas zasypywania i zagęszczania wykopu koparką lub zagęszczarką wibracyjną.
Poniższa tabela przedstawia porównanie najpopularniejszych materiałów stosowanych jako osłona zewnętrzna na płyty XPS:
| Typ materiału | Główna funkcja | Zalety | Wskazania gruntowe |
|---|---|---|---|
| Folia kubełkowa z geotkaniną | Drenaż pionowy i ochrona mechaniczna | Doskonałe odprowadzanie wody, brak punktowego nacisku na XPS | Grunty spoiste, gliniaste, wysoki poziom wód gruntowych |
| Klasyczna folia kubełkowa (bez tkaniny) | Wyłącznie ochrona mechaniczna | Niski koszt zakupu, wysoka odporność na przebicie | Grunty piaszczyste (wymaga ostrożnego zasypywania) |
| Geowłóknina polipropylenowa (>300 g/m²) | Separacja i ochrona przed przetarciem | Wysoka elastyczność, ułatwia poślizg gruntu podczas osiadania | Grunty suche, przepuszczalne, jako warstwa poślizgowa |
Zabezpieczenie i obróbka boków płyty XPS po demontażu szalunku
Moment demontażu szalunków to krytyczna chwila dla całego systemu izolacji fundamentu. Odsłonięte, surowe krawędzie płyt XPS są wówczas bezpośrednio narażone na destrukcyjne czynniki atmosferyczne oraz uszkodzenia mechaniczne. Pierwszym krokiem po zdjęciu deskowania musi być dokładne oczyszczenie bocznych powierzchni płyt z resztek mleczka cementowego, kurzu oraz pozostałości płynów antyadhezyjnych do szalunków, które mogłyby osłabić przyczepność kolejnych warstw.
Największym zagrożeniem dla odsłoniętego styroduru jest promieniowanie ultrafioletowe. Już po kilku tygodniach ekspozycji na słońce, na powierzchni XPS pojawia się żółty, pylący nalot. Jest to zdestruowana warstwa polimeru, która drastycznie ogranicza przyczepność jakichkolwiek klejów czy mas uszczelniających. Jeśli dojdzie do takiego zjawiska, przed przystąpieniem do dalszych prac całą powierzchnię należy dokładnie przeszlifować gruboziarnistym papierem ściernym lub tarką do styropianu i odpylić.
Kolejnym etapem jest szczelne zamknięcie struktury bocznej płyt. Ponieważ XPS ma strukturę zamkniętokomórkową, sam w sobie nie chłonie wody, jednak miejsca cięcia płyt oraz styki między nimi są podatne na wnikanie wilgoci pod wpływem ciśnienia hydrostatycznego. Wszystkie szczeliny, ubytki powstałe przy demontażu szalunku oraz narożniki muszą zostać wypełnione i wyrównane. Do tego celu stosuje się niskoprężną pianę poliuretanową dedykowaną do XPS lub elastyczne masy bitumiczne wolne od rozpuszczalników.
Wykonanie szczelnej fasety (wyoblenia) u dołu płyty
Jednym z najważniejszych i najczęściej pomijanych detali jest obróbka dolnej krawędzi płyty XPS na styku z ławą fundamentową. W tym miejscu bezwzględnie należy wykonać fasetę (wyoblenie) o promieniu około 4-5 cm. Fasetę wykonuje się z zaprawy mineralnej typu PCC o podwyższonej odporności na siarczany lub z gęstej, dwuskładnikowej masy bitumicznej (KMB).
Wyoblenie to zapobiega załamywaniu się nakładanych później warstw hydroizolacji (np. papy zgrzewalnej czy folii w płynie) pod kątem 90 stopni. Ostre kąty są głównym miejscem powstawania pęknięć i nieszczelności na skutek naturalnego osiadania budynku. Dzięki fasecie, naprężenia rozkładają się równomiernie, a spływająca woda opadowa jest płynnie odprowadzana poza obręb styku ściany z ławą.
Zabezpieczenie strefy cokołowej przed uszkodzeniami mechanicznymi
Strefa cokołowa, czyli fragment płyty XPS wystający ponad poziom terenu, wymaga szczególnego traktowania. Jest ona narażona na uderzenia mechaniczne (np. kosiarką, kamieniami spod kół samochodów) oraz na podciekanie wody z topniejącego śniegu. Zabezpieczenie tej strefy polega na wykonaniu zbrojonej warstwy ochronnej, analogicznie do systemów ociepleń elewacji.
Na oczyszczoną powierzchnię XPS nanosi się systemową zaprawę klejową, w której zatapia się siatkę z włókna szklanego o podwyższonej gramaturze (minimum 160-200 g/m²). Po wyschnięciu warstwy zbrojonej, cokół gruntuje się i wykańcza tynkiem mozaikowym (kamyczkowym) lub okładziną ceramiczną. Taka struktura gwarantuje pełną odporność na uderzenia oraz całkowitą niewrażliwość na cykle zamrażania i odmrażania wody.
Jak to wygląda w praktyce? Przykład prawidłowej obróbki krok po kroku
Zobaczmy to na konkretnym przykładzie z budowy domu jednorodzinnego w podwarszawskiej miejscowości, gdzie warunki gruntowe charakteryzowały się okresowo wysokim poziomem wód gruntowych oraz obecnością gliny piaszczystej w warstwach powierzchniowych. Inwestor zdecydował się na płytę fundamentową posadowioną na styrodurze XPS o grubości 15 cm. Poniższa procedura obrazuje, jak krok po kroku zabezpieczono krawędzie bocznego szalunku traconego z XPS po zalaniu i związaniu betonu.
W pierwszym kroku, dokładnie 48 godzin po zalaniu płyty, zdemontowano drewniane klamry i ściągi stabilizujące boczny szalunek z XPS. Powierzchnia płyt bocznych została starannie zamieciona z kurzu budowlanego. W miejscach, gdzie beton delikatnie podciekł pod płyty, nadmiar stwardniałego mleczka usunięto za pomocą dłuta, dbając o to, aby nie poszarpać struktury styroduru. Wszystkie pionowe szczeliny między płytami XPS o szerokości powyżej 2 mm zostały uzupełnione niskoprężnym klejem poliuretanowym do styropianu, a po 2 godzinach jego nadmiar odcięto równo z licem płyt.
W drugim kroku przystąpiono do wykonania hydroizolacji pionowej. Na całą boczną powierzchnię XPS oraz odsłonięte czoło płyty fundamentowej nałożono dwuskładnikową, grubowarstwową masę bitumiczną (KMB) w dwóch warstwach, o łącznej grubości na mokro wynoszącej 4 mm. Na styku pionowej płyty XPS z poziomym chudym betonem wtopiono systemową taśmę uszczelniającą, tworząc elastyczną fasetę. Po pełnym wyschnięciu masy bitumicznej (co zajęło 72 godziny), na tak przygotowaną powierzchnię nałożono folię kubełkową zintegrowaną z geowłókniną filtracyjną.
Folię kubełkową ułożono kubełkami w stronę XPS, dzięki czemu geowłóknina znalazła się od strony napierającego gruntu. Górną krawędź folii, kończącą się 5 cm poniżej planowanego poziomu opaski żwirowej, zamocowano mechanicznie za pomocą dedykowanej listwy dociskowej PE, która zapobiega przedostawaniu się piasku i wody pod folię. Dolny zakład folii kubełkowej został wyprowadzony bezpośrednio na rurę drenażu opaskowego, co stworzyło w pełni zamknięty i bezpieczny system odprowadzania wody opadowej z dala od ścian budynku.
Podsumowanie
Prawidłowe zabezpieczenie płyt XPS oraz precyzyjny dobór folii ochronnych to fundament długowieczności każdego budynku. Zastosowanie grubej folii LDPE (minimum 0,3 mm) pod XPS chroni konstrukcję przed tarciem i utratą wody zarobowej, podczas gdy folia kubełkowa z geotkaniną na XPS gwarantuje bezpieczny drenaż i ochronę przed uszkodzeniami mechanicznymi. Kluczem do sukcesu pozostaje jednak natychmiastowa i staranna obróbka boków płyt po demontażu szalunków – zabezpieczenie ich przed UV, wykonanie faset na zgięciach oraz zbrojenie strefy cokołowej siatką z klejem. Zaniedbanie tych prostych, ale kluczowych kroków technologicznych prowadzi do nieodwracalnej degradacji izolacji, której naprawa w przyszłości wiąże się z gigantycznymi kosztami.
Często zadawane pytania (FAQ)
Czy można położyć folię kubełkową bezpośrednio na XPS bez żadnej masy hydroizolacyjnej?
Nie, jest to poważny błąd wykonawczy, ponieważ folia kubełkowa nie jest warstwą hydroizolacyjną w rozumieniu przepisów budowlanych. Pełni ona wyłącznie funkcję drenażową i ochrony mechanicznej, natomiast wodoodporność systemu musi zapewnić bezszwowa masa bitumiczna (np. KMB) lub mikrozaprawa uszczelniająca nałożona bezpośrednio na płyty XPS przed montażem folii.
Jak długo płyty XPS mogą stać odsłonięte na słońcu po demontażu szalunku?
Maksymalny bezpieczny czas ekspozycji nieosłoniętego XPS na promieniowanie UV wynosi od 2 do 4 tygodni. Po tym czasie na powierzchni płyt zaczyna tworzyć się żółty, zwietrzały nalot, który drastycznie obniża przyczepność klejów i tynków, co wymaga kłopotliwego i czasochłonnego szlifowania całej powierzchni przed dalszymi pracami.
Czym przykleić folię kubełkową do płyt XPS, aby ich nie uszkodzić?
Do mocowania folii kubełkowej na płytach XPS nie stosuje się klasycznych klejów montażowych, lecz mocuje się ją mechanicznie w strefie nadziemnej za pomocą kołków z talerzykami dociskowymi lub dedykowanych listew krawędziowych. W części podziemnej folię dociska i stabilizuje sam napór gruntu zasypowego, dlatego nie ma potrzeby jej klejenia na całej powierzchni.
