Czy kilka centymetrów zbyt cienkiej izolacji podziemnej lub błąd w zagęszczeniu piasku mogą sprawić, że luksusowy dom zacznie dosłownie „pić” wilgoć z gruntu i tracić ciepło przez uciekającą geometrię podłoża? Poznaj aptekarską anatomię podziemnego pancerza budynku, w której milimetry decydują o stabilności całej inwestycji na pokolenia.
Inwestorzy często skupiają się na estetyce elewacji lub markowych oknach, zapominając, że błędy popełnione na poziomie zerowym są praktycznie nieodwracalne i generują gigantyczne koszty naprawcze w przyszłości. Według statystyk awarii budowlanych, ponad 30% problemów z wilgocią w nowo wznoszonych budynkach jednorodzinnych wynika bezpośrednio z niedokładnego przygotowania podłoża gruntowego oraz zaniżenia parametrów warstw izolacyjnych.
Wybór nowoczesnego fundamentowania płytowego zamiast tradycyjnych ław to doskonały krok w stronę energooszczędności, jednak wymaga on iście laboratoryjnej precyzji wykonawczej. Przyjrzymy się z bliska każdemu elementowi tej wielowarstwowej konstrukcji, aby precyzyjnie określić optymalne grubości, klasy materiałów oraz kluczowe parametry techniczne, które zagwarantują bezproblemową eksploatację budynku przez dziesięciolecia.
Najważniejsze informacje
- Optymalna grubość płyty żelbetowej wynosi najczęściej od 15 do 25 cm, a zastosowany beton musi posiadać klasę minimum C20/25 (dawne B25) o wysokiej wodoszczelności.
- Izolacja termiczna z płyt XPS powinna mieć łączną grubość od 15 do 25 cm, charakteryzując się wyjątkową odpornością na ściskanie na poziomie minimum 300 kPa.
- Podsypka piaskowo-żwirowa pełni rolę stabilizującą i drenującą, a jej grubość wynosi zazwyczaj od 15 do 50 cm przy obowiązkowym wskaźniku zagęszczenia Is ≥ 0,98.
- Hydroizolacja z folii PE o grubości minimum 0,3 mm (często układana dwuwarstwowo) skutecznie odcina dopływ wilgoci kapilarnej oraz chroni płyty XPS przed chemią z mieszanki betonowej.

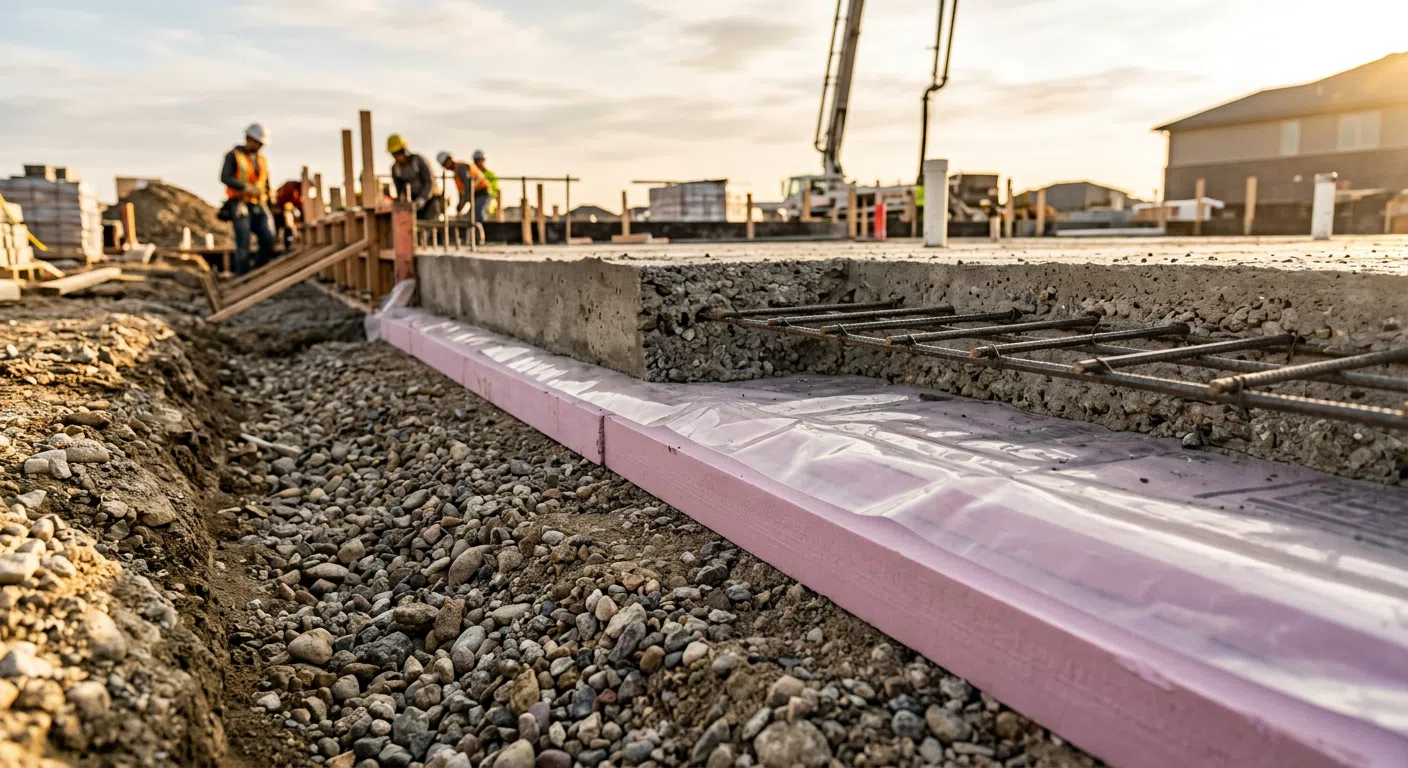

Anatomia płyty fundamentowej – dlaczego kolejność i grubość warstw mają znaczenie?
Płyta fundamentowa działa jak monolityczna tarcza, która rozkłada ciężar całego budynku na znacznie większą powierzchnię niż tradycyjne ławy. Aby ten mechanizm działał bez zarzutu, każda z warstw musi ściśle współpracować z sąsiednią, tworząc jednolity układ konstrukcyjno-izolacyjny. Pominięcie choćby jednego elementu lub samowolne odchudzenie grubości izolacji natychmiast zaburza fizykę budowli, prowadząc do powstawania mostków termicznych i degradacji materiałów.
Warto pamiętać, że grunt pod budynkiem nieustannie pracuje pod wpływem zmian temperatur oraz wahań poziomu wód gruntowych. Prawidłowo zaprojektowane warstwy płyty fundamentowej nie tylko izolują budynek od zimna, ale również amortyzują ruchy podłoża i zapobiegają nierównomiernemu osiadaniu ścian. Zrozumienie roli poszczególnych komponentów pozwala uniknąć kosztownych błędów na etapie nadzoru nad ekipą wykonawczą.
Poniżej przedstawiamy szczegółowe zestawienie wszystkich warstw, zaczynając od samego dołu, czyli od przygotowanego podłoża gruntowego, aż po gotowy podkład pod posadzki. Każdy z tych elementów ma ściśle określone zadanie i sztywne wytyczne techniczne, których bezwzględnie należy przestrzegać podczas prac budowlanych.
| Nazwa warstwy | Standardowa grubość | Kluczowy parametr techniczny | Główna funkcja w konstrukcji |
|---|---|---|---|
| Podsypka (pospółka/piasek) | 15 – 50 cm | Wskaźnik zagęszczenia Is ≥ 0,98 | Stabilizacja podłoża, drenaż i niwelacja terenu |
| Geowłóknina | < 1 mm | Gramatura 150 – 250 g/m² | Separacja podsypki od gruntu rodzimego |
| Izolacja termiczna (XPS) | 15 – 25 cm | Wytrzymałość na ściskanie ≥ 300 kPa | Ochrona przed ucieczką ciepła i eliminacja mostków |
| Folia hydroizolacyjna PE | 0,3 – 0,5 mm | Grubość i odporność na przebicie | Blokada wilgoci kapilarnej, ochrona XPS przy betonowaniu |
| Płyta żelbetowa (beton konstrukcyjny) | 15 – 25 cm | Klasa betonu C20/25 lub C25/30, stal A-IIIN | Przenoszenie obciążeń konstrukcyjnych budynku |
Podsypka piaskowo-żwirowa – fundament pod fundamentem
Wszystko zaczyna się od usunięcia humusu, czyli żyznej warstwy gleby, która absolutnie nie nadaje się do przenoszenia jakichkolwiek obciążeń. W powstałym wykopie układa się zagęszczoną podsypkę piaskową lub pospółkę, której zadaniem jest stworzenie stabilnego, idealnie równego i przepuszczalnego podłoża. Grubość tej warstwy zależy od lokalnych warunków gruntowych i wynosi najczęściej od 15 do nawet 50 cm, układana etapami w warstwach o grubości maksymalnie 15-20 cm.
Kluczem do sukcesu jest tutaj proces mechanicznego zagęszczania za pomocą ciężkich wibratorów płytowych. Każda warstwa musi zostać zagęszczona do osiągnięcia wskaźnika zagęszczenia Is na poziomie minimum 0,98, co powinno zostać potwierdzone odpowiednim badaniem geologicznym (np. płytą dynamiczną). Niedostateczne zagęszczenie podsypki grozi późniejszym osiadaniem płyty, co może doprowadzić do pękania ścian nośnych i stropów.
Aby zapobiec mieszaniu się podsypki z gruntem rodzimym oraz wypłukiwaniu drobnych frakcji piasku przez wody opadowe, na dnie wykopu układa się geowłókninę filtracyjną o gramaturze 150-250 g/m². Jest to niedrogi, a niezwykle skuteczny element separacyjny, który wydłuża żywotność całej podbudowy i stabilizuje parametry nośne gruntu w strefie posadowienia.
Wymagania dla podsypki pod płytę:
- Użycie odpowiedniego kruszywa: Najlepiej sprawdza się pospółka lub piasek średnio- i gruboziarnisty o niskiej zawartości frakcji ilastych.
- Kontrola wilgotności: Piasek podczas zagęszczania musi mieć wilgotność optymalną, co pozwala na maksymalne zbliżenie do siebie poszczególnych ziaren.
- Precyzyjne poziomowanie: Górna powierzchnia podsypki musi być idealnie wyrównana, aby płyty izolacji termicznej przylegały do niej całą swoją powierzchnią.
Izolacja termiczna z polistyrenu ekstrudowanego (XPS)
Tradycyjny styropian EPS, nawet ten oznaczony jako „dach/podłoga”, nie nadaje się do bezpośredniego układania pod płytą fundamentową ze względu na zbyt niską odporność na długotrwałe obciążenia oraz podatność na nasiąkanie wodą. W tym miejscu bezkonkurencyjny okazuje się polistyren ekstrudowany XPS, charakteryzujący się zamkniętokomórkową strukturą. Materiał ten nie tylko doskonale izoluje termicznie, ale również pełni funkcję szalunku traconego i elementu przenoszącego ogromne naciski punktowe.
Standardowa grubość izolacji XPS pod płytą fundamentową dla domu energooszczędnego wynosi od 15 do 20 cm, natomiast w przypadku budownictwa pasywnego grubość ta wzrasta często do 25-30 cm. Izolację układa się zazwyczaj w dwóch warstwach z przesunięciem spoin (na zakładkę), co pozwala całkowicie wyeliminować ryzyko powstania liniowych mostków termicznych na łączeniach płyt.
Najważniejszym parametrem technicznym płyt XPS stosowanych pod fundamentem jest ich wytrzymałość na ściskanie przy 10% odkształceniu, która musi wynosić minimum 300 kPa (dla budynków parterowych) lub 500-700 kPa w przypadku budynków piętrowych o ciężkiej konstrukcji murowanej. Dodatkowo, współczynnik przewodzenia ciepła λ (lambda) dla dobrej jakości płyt XPS oscyluje w granicach od 0,032 do 0,036 W/(m·K), co gwarantuje doskonałą ochronę przed przemarzaniem gruntu pod płytą.
Folia hydroizolacyjna PE – tarcza przeciwko wilgoci
Bezpośrednio na ułożonych płytach XPS ląduje gruba folia polietylenowa (PE) o grubości minimum 0,3 mm, a w wielu projektach zaleca się stosowanie folii o grubości 0,5 mm lub specjalnych membran hydroizolacyjnych. Warstwa ta spełnia dwojaką funkcję: chroni konstrukcję przed podciąganiem wilgoci z gruntu oraz zapobiega ucieczce zaczynu cementowego z płynnej mieszanki betonowej w szczeliny między płytami XPS podczas betonowania.
Układanie folii wymaga niezwykłej staranności – poszczególne pasy materiału muszą być układane z zakładem o szerokości minimum 15-20 cm i bezwzględnie sklejane dedykowaną taśmą dwustronną lub wodoodporną taśmą budowlaną. Folia musi zostać również wywinięta na pionowe ściany szalunku brzegowego (tzw. elementów krawędziowych XPS) na wysokość planowanej płyty betonowej, tworząc szczelną „wannę” izolacyjną.
Warto rozważyć zastosowanie dwóch warstw folii PE. Pierwsza warstwa układana jest bezpośrednio na podsypce (pod izolacją XPS), a druga na płytach XPS (bezpośrednio pod zbrojeniem płyty). Taki układ zapewnia maksymalne bezpieczeństwo przeciwwilgociowe i chroni płyty styropianowe przed przesuwaniem się podczas montażu ciężkiego zbrojenia stalowego.
Płyta żelbetowa – serce konstrukcji i jej parametry
Głównym elementem nośnym całego układu jest płyta żelbetowa o grubości od 15 do 25 cm (najczęściej projektuje się płyty o grubości 20 cm dla standardowych domów jednorodzinnych). Grubość ta jest ściśle obliczana przez konstruktora na podstawie ciężaru budynku, układu ścian nośnych oraz nośności podłoża gruntowego. Beton użyty do wylania płyty musi charakteryzować się wysoką klasą wytrzymałości – standardem jest beton konstrukcyjny klasy minimum C20/25 (B25), choć w trudniejszych warunkach projektuje się klasę C25/30.
Niezwykle ważnym parametrem betonu fundamentowego jest jego stopień wodoszczelności, oznaczany jako W6 lub W8. Beton o takich parametrach posiada znacznie mniejszą nasiąkliwość, co stanowi dodatkową barierę dla wilgoci i chroni zatopioną w nim stal zbrojeniową przed korozją. Zbrojenie płyty wykonuje się zazwyczaj z dwóch siatek (górnej i dolnej) powiązanych ze stali klasy A-IIIN o średnicy prętów od 10 do 16 mm, układanych na specjalnych podkładkach dystansowych zapewniających odpowiednią grubość otuliny betonowej (minimum 3-5 cm).
Podczas betonowania kluczowe jest dokładne zagęszczenie mieszanki betonowej za pomocą wibratorów wgłębnych oraz jej odpowiednia pielęgnacja w kolejnych dniach po zalaniu. Regularne zraszanie wodą i ochrona przed słońcem zapobiegają powstawaniu skurczów i rys, które mogłyby osłabić nośność monolitu i ułatwić wnikanie wilgoci w głąb struktury fundamentu.
Jak to wygląda w praktyce? Analiza przypadku dla domu o powierzchni 120 m²
Zobaczmy to na konkretnym przykładzie budowy parterowego domu jednorodzinnego o powierzchni zabudowy 120 m², realizowanego na gruntach piaszczysto-gliniastych. Konstruktor, po przeanalizowaniu badań geotechnicznych, zaprojektował płytę fundamentową o grubości 20 cm z betonu klasy C25/30 W8, zbrojoną dwustronnie siatką z prętów o średnicy 12 mm w rozstawie co 15 cm.
Pod płytą betonową zaplanowano dwie warstwy płyt XPS o łącznej grubości 20 cm (2 x 10 cm układane mijankowo) o wytrzymałości na ściskanie 300 kPa. Całość posadowiono na 30-centymetrowej warstwie zagęszczonej pospółki, oddzielonej od gruntu rodzimego geowłókniną o gramaturze 200 g/m². Jako hydroizolację zastosowano dwie warstwy folii PE o grubości 0,3 mm każda.
Dzięki takiemu układowi warstw, współczynnik przenikania ciepła dla podłogi na gruncie osiągnął rewelacyjny wynik U = 0,11 W/(m²·K), co z nawiązką spełnia rygorystyczne warunki techniczne WT 2021. Dom zyskał pełną ochronę przed wilgocią kapilarową, a monolityczna płyta równomiernie rozłożyła obciążenia, eliminując ryzyko pękania tynków wewnętrznych w trakcie osiadania budynku.
Podsumowanie
Precyzyjne zachowanie grubości i parametrów poszczególnych warstw płyty fundamentowej to klucz do stworzenia trwałego, bezpiecznego i energooszczędnego domu. Każde odstępstwo od projektu, czy to w postaci odchudzenia warstwy izolacji XPS, czy też użycia betonu niższej klasy, niesie ze sobą ryzyko poważnych wad konstrukcyjnych, których usunięcie na późniejszym etapie jest niezwykle trudne i kosztowne. Decydując się na płytę fundamentową, warto postawić na sprawdzone materiały o potwierdzonych parametrach technicznych oraz doświadczoną ekipę wykonawczą, która z aptekarską dokładnością zrealizuje założenia projektowe.
Często zadawane pytania (FAQ)
Czy zamiast płyt XPS pod płytę fundamentową można zastosować tańszy styropian EPS?
Zastosowanie standardowego styropianu EPS pod płytą fundamentową jest niedopuszczalne, ponieważ materiał ten nie posiada odpowiedniej odporności na długotrwałe obciążenia użytkowe oraz wykazuje znacznie większą nasiąkliwość wodą w porównaniu do polistyrenu ekstrudowanego. Jedynym wyjątkiem są specjalistyczne, wysokoodporne odmiany styropianu EPS o wytrzymałości na ściskanie powyżej 200-300 kPa, jednak nawet one ustępują parametrom płyt XPS, które pozostają najbezpieczniejszym i najbardziej rekomendowanym wyborem przez konstruktorów.
Jaka jest minimalna dopuszczalna klasa betonu do wylania płyty fundamentowej?
Minimalną klasą betonu stosowaną do wznoszenia płyt fundamentowych w budownictwie jednorodzinnym jest klasa C20/25 (odpowiednik dawnego oznaczenia B25). W przypadku trudniejszych warunków gruntowych, wysokiego poziomu wód podziemnych lub budynków o większym tonażu, projektanci standardowo zalecają użycie betonu klasy C25/30 o podwyższonej wodoszczelności na poziomie W8, co gwarantuje optymalną ochronę zbrojenia przed korozją i zapewnia długowieczność całej konstrukcji.
Po co stosuje się geowłókninę pod podsypką piaskową?
Geowłóknina pełni niezwykle ważną funkcję separacyjną oraz filtracyjną, zapobiegając mieszaniu się nowo nawiezionej podsypki piaskowo-żwirowej z gruntem rodzimym (np. gliną lub iłem). Dzięki temu drobne cząstki gruntu nie przenikają w strukturę podbudowy, co mogłoby osłabić jej nośność i doprowadzić do lokalnego osiadania płyty, a woda opadowa może swobodnie filtrować w głąb profilu gruntowego bez wypłukiwania piasku.
