Podczas budowy domu jednorodzinnego jednym z pierwszych etapów prac ziemnych jest doprowadzenie mediów do budynku. W mojej codziennej praktyce inżynieryjnej najwięcej pytań inwestorów dotyczy kwestii prawidłowego posadowienia instalacji zewnętrznych. Głębokość ułożenia rury wodociągowej decyduje o bezawaryjnym użytkowaniu całego systemu przez dziesięciolecia. Błąd popełniony na tym etapie skutkuje zamarznięciem wody w rurach zimą, co generuje ogromne koszty napraw i wymaga niszczenia zagospodarowanej już działki.
Ustalenie odpowiedniego poziomu wykopu nie może być dziełem przypadku ani intuicji operatora koparki. Parametr ten zależy bezpośrednio od lokalizacji geograficznej inwestycji oraz panujących tam warunków gruntowo-wodnych. W tym materiale przeanalizuję obowiązujące normy prawne, przedstawię podział kraju na strefy klimatyczne oraz wskażę najczęstsze błędy wykonawcze. Przekażę Ci sprawdzoną wiedzę techniczną, która pozwoli skutecznie nadzorować ekipę budowlaną na Twojej budowie. Warto pamiętać, że prawidłowe zaplanowanie tych prac ułatwia kompleksowe przygotowanie działki pod budowę, co pozwala uniknąć kolizji z innymi instalacjami.
Najważniejsze wnioski
- Głębokość posadowienia przyłącza wodociągowego musi być o co najmniej 0,4 metra większa niż lokalna głębokość przemarzania gruntu określona w polskich normach.
- Polska jest podzielona na cztery strefy przemarzania gruntu, w których głębokość ta wynosi od 0,8 metra w strefie I do 1,4 metra w strefie IV.
- Najpopularniejszym materiałem do budowy przyłączy wodnych są rury PE-HD o średnicy zewnętrznej 32 mm lub 40 mm, charakteryzujące się wysoką odpornością na ciśnienie i elastycznością.
- Podsypka i obsypka piaskowa o grubości minimum 10 cm stanowią niezbędną ochronę mechaniczną rurociągu przed uszkodzeniami wywołanymi przez ostre kamienie i nacisk gruntu.
- Zastosowanie taśmy ostrzegawczo-lokalizacyjnej z wkładką metalową ułatwia bezinwazyjne trasowanie przebiegu rury w przyszłości.
- Przejście przyłącza przez fundament budynku wymaga montażu rury ochronnej (tulei osłonowej), co zapobiega uszkodzeniom rurociągu na skutek naturalnego osiadania konstrukcji W przypadku nowoczesnych technologii, takich jak szybki montaż domu modułowego, precyzyjne wyprowadzenie przyłączy przez fundament ma fundamentalne znaczenie dla powodzenia całej inwestycji..
Jakie są normy prawne określające głębokość przyłącza wody w Polsce?
Wszelkie prace związane z projektowaniem i budową zewnętrznych sieci oraz przyłączy wodociągowych regulują ściśle określone przepisy budowlane. Głównym punktem odniesienia dla projektantów jest polska norma PN-81/B-03020, która definiuje głębokość przemarzania gruntów na terytorium całego kraju. Zgodnie z wytycznymi, przewody wodociągowe należy układać poniżej poziomu zamarzania, aby wyeliminować ryzyko uszkodzenia struktury rur przez zjawisko wysadzin mrozowych. Podobnie jak w przypadku instalacji podziemnych, precyzja wykonania jest kluczowa także wewnątrz budynku, gdzie odpowiednia grubość wylewki na ogrzewanie podłogowe decyduje o sprawności całego systemu grzewczego.
W praktyce inżynierskiej stosujemy zasadę, według której minimalne przykrycie rurociągu powinno wynosić minimum 0,4 metra poniżej maksymalnej głębokości zamarzania gruntu dla danego regionu. Taki zapas bezpieczeństwa chroni instalację przed falami ekstremalnych, długotrwałych mrozów, które mogą przenikać głębiej niż wskazują średnie wieloletnie. Przykładowo, jeśli w danej lokalizacji grunt przemarza do poziomu 1,0 metra, rurę należy ułożyć na głębokości co najmniej 1,4 metra, mierząc od poziomu terenu do wierzchu rury. Planując budżet na etapie stanu surowego, inwestorzy często analizują również inne wydatki, takie jak koszt wymiany okien lub ich montażu w nowo powstającym obiekcie.
Warto pamiętać, że na głębokość przemarzania wpływa nie tylko temperatura powietrza, ale również rodzaj gruntu, stopień jego wilgotności oraz zagospodarowanie powierzchni. Grunta wysadzinowe, takie jak gliny i pyły, zatrzymują wodę i są znacznie bardziej podatne na zamarzanie niż przepuszczalne piaski. Dodatkowo tereny odśnieżane, pozbawione naturalnej warstwy izolacyjnej w postaci śniegu, zamarzają znacznie głębiej, co zmusza nas do zachowania szczególnej ostrożności przy trasowaniu przyłączy pod podjazdami.
Polska norma PN-81/B-03020 w praktyce projektowej
Wspomniana norma wprowadza precyzyjne mapowanie kraju, które stanowi podstawę do wykonywania wszelkich obliczeń projektowych. Każdy projektant sieci sanitarnych ma obowiązek zweryfikować przynależność danej działki budowlanej do konkretnej strefy klimatycznej przed rozpoczęciem rysowania profilu podłużnego przyłącza. Samowolne zmniejszenie głębokości posadowienia rurociągu bez rzetelnej analizy technicznej jest rażącym naruszeniem sztuki budowlanej.
Znaczenie warunków gruntowo-wodnych dla stabilności rurociągu
Poziom wód gruntowych oraz struktura geologiczna bezpośrednio determinują stabilność posadowienia rurociągu wodociągowego. W gruntach o wysokim poziomie wody nośność podłoża maleje, co może prowadzić do osiadania rurociągu i powstawania niebezpiecznych naprężeń na połączeniach. Z tego powodu w trudnych warunkach geotechnicznych stosuje się specjalne techniki wzmacniania dna wykopu, na przykład poprzez ułożenie geowłókniny i warstwy zagęszczonego tłucznia.
"W swojej trzydziestoletniej praktyce na placach budowy wielokrotnie spotkałem się z sytuacją, gdzie zlekceważenie lokalnych warunków gruntowych doprowadziło do pęknięcia przyłącza tuż pod ławą fundamentową. Zawsze powtarzam młodym inżynierom, że grunt pod rurociągiem musi być stabilny jak fundament domu, a każdy centymetr odstępstwa od normy to krok w stronę kosztownej awarii." – inż. Janusz Kowalski, inspektor nadzoru inwestorskiego.
Ile wynoszą strefy przemarzania gruntu w Polsce?

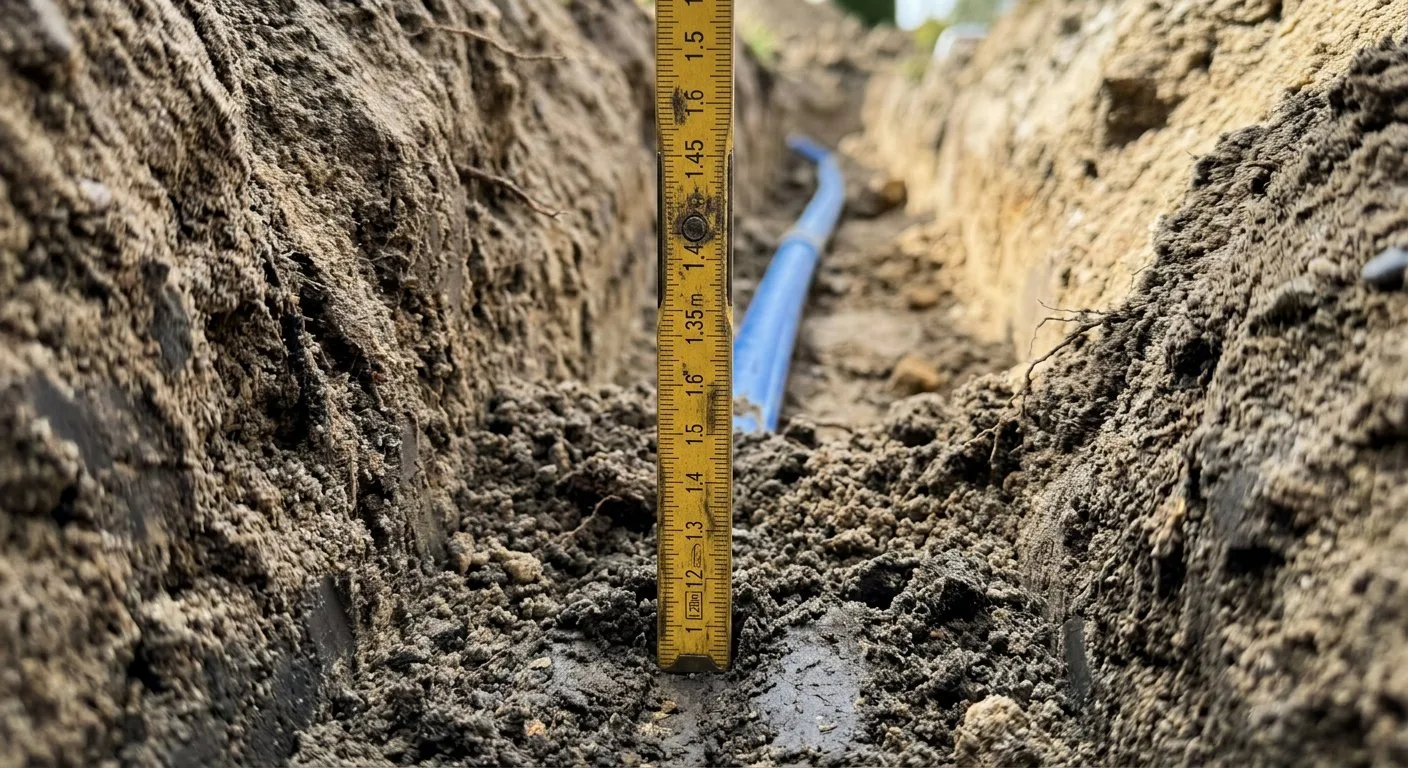

Rozłożona miara drewniana precyzyjnie określa głębokość wykopu pod przyłącze wodne, sięgającą poniżej poziomu przemarzania gruntu.
Podział Polski na strefy przemarzania gruntu jest kluczowym elementem, który musisz poznać przed rozpoczęciem jakichkolwiek prac ziemnych. Kraj podzielony jest na cztery główne strefy klimatyczne, oznaczone rzymskimi cyframi od I do IV. Każda z tych stref charakteryzuje się inną głębokością, na którą mróz może wnikać w głąb ziemi w okresie zimowym. Najbardziej łagodny klimat panuje na zachodzie kraju, natomiast najsurowsze warunki zimowe występują w rejonach północno-wschodnich oraz na obszarach górskich.
| Strefa przemarzania gruntu | Głębokość przemarzania (hz) | Minimalna głębokość układania rury (hz + 0.4 m) | Obszar występowania w Polsce |
|---|---|---|---|
| I | 0,8 m | 1,2 m | Polska zachodnia, Nizina Szczecińska, pas nadmorski |
| II | 1,0 m | 1,4 m | Centralna Polska, Wielkopolska, Mazowsze, Małopolska |
| III | 1,2 m | 1,6 m | Mazury, Podlasie, rejon bieszczadzki i podgórski |
| IV | 1,4 m | 1,8 m | Rejon Suwałk, wysokie partie Tatr i Karkonoszy |
Dla strefy I, która obejmuje między innymi województwo lubuskie i zachodniopomorskie, głębokość przemarzania wynosi 0,8 metra. Oznacza to, że bezpieczna głębokość ułożenia rury wodociągowej w tej części kraju to 1,2 metra. W strefie II, dominującej w centralnej części Polski (np. Łódź, Warszawa, Poznań), grunt zamarza do 1,0 metra, co wymaga posadowienia przewodu na poziomie minimum 1,4 metra.
Strefa III obejmuje Polskę północno-wschodnią oraz tereny podgórskie, gdzie głębokość przemarzania sięga 1,2 metra. Przyłącze wody w tych rejonach musi być zakopane na głębokości co najmniej 1,6 metra poniżej poziomu terenu. Najtrudniejsza sytuacja występuje w strefie IV, czyli w okolicach Suwałk oraz na terenach wysokogórskich, gdzie mróz penetruje grunt do 1,4 metra, co wymusza układanie instalacji na głębokości aż 1,8 metra.
Strefa I i II – charakterystyka i wymagania montażowe
W zachodniej i centralnej Polsce, ze względu na łagodniejsze zimy, prace ziemne są zazwyczaj prostsze i tańsze. Należy jednak pamiętać, że nawet w tych rejonach mogą wystąpić lokalne anomalie pogodowe lub okresy bezśnieżne, które zwiększają rzeczywistą głębokość przemarzania ponad wartości normowe. Z tego powodu nigdy nie zalecam schodzenia poniżej wartości 1,2 – 1,4 metra, nawet przy sprzyjających prognozach.
Strefa III i IV – wyzwania w trudnym terenie
Praca w północno-wschodnich rejonach Polski oraz w górach wymaga zastosowania cięższego sprzętu budowlanego ze względu na konieczność wykonywania głębszych wykopów. W tych strefach bardzo często spotyka się grunta skaliste lub silnie uwodnione, co utrudnia zachowanie stabilności ścian wykopu podczas montażu rurociągu. W takich przypadkach koszty wykonania przyłącza rosną, lecz oszczędność na głębokości wykopu zawsze kończy się zamarznięciem instalacji.
Jak przebiega prawidłowy montaż rury wodociągowej w gruncie?
Prawidłowy montaż przyłącza wodociągowego to nie tylko kwestia wykopania dołu na odpowiednią głębokość, ale przede wszystkim zachowanie reżimu technologicznego. Pierwszym krokiem jest odpowiednie przygotowanie dna wykopu, które musi być równe, oczyszczone z kamieni i odpowiednio zagęszczone. Na dnie wykopu należy ułożyć podsypkę z piasku lub drobnoziarnistego żwiru o grubości co najmniej 10 cm, która stworzy elastyczną i stabilną poduszkę dla rury PE (polietylenowej).
Na tak przygotowanym podłożu układamy rurociąg, pamiętając, aby rura była układana swobodnie, z lekkim wężykowaniem, co pozwoli skompensować naprężenia termiczne wywołane zmianami temperatury wody. Po ułożeniu przewodu wykonuje się obsypkę ochronną z piasku, która musi przykryć rurę na wysokość minimum 10 cm ponad jej górną krawędź. Dopiero na tak przygotowaną warstwę ochronną można zacząć sypać grunt rodzimy i zagęszczać go warstwami.
Bardzo ważnym elementem systemu ochronnego jest ułożenie taśmy ostrzegawczo-lokalizacyjnej w kolorze niebieskim na wysokości około 30-40 cm nad rurociągiem. Taśma ta powinna posiadać wtopiony stalowy drut (wkładkę metalową), co pozwala na precyzyjne zlokalizowanie przebiegu rury za pomocą wykrywacza metali bez konieczności wykonywania wykopów próbnych. Zaniedbanie tego elementu drastycznie zwiększa ryzyko przypadkowego uszkodzenia przyłącza podczas przyszłych prac ogrodowych lub budowlanych.
W drugim rozdziale opisującym procedury montażowe musisz zwrócić uwagę na następujące aspekty techniczne:
- Kontrola czystości wnętrza rurociągu przed połączeniem poszczególnych odcinków, co zapobiega zanieczyszczeniu sieci i uszkodzeniu armatury.
- Zastosowanie odpowiednich złączek zaciskowych lub zgrzewanych, które gwarantują szczelność połączeń przy ciśnieniu roboczym sięgającym 1,0 MPa (megapaskala).
- Wykonanie próby szczelności pod ciśnieniem przed ostatecznym zasypaniem wykopu, co pozwala natychmiast wykryć ewentualne nieszczelności na łączeniach.
- Dokładne zagęszczanie gruntu nad wykopem, szczególnie w miejscach, gdzie nad przyłączem planowana jest nawierzchnia utwardzona lub podjazd.
Przygotowanie podłoża i podsypki piaskowej
Podsypka piaskowa pełni funkcję amortyzatora, który chroni rurę PE przed punktowymi naciskami wywołanymi przez kamienie znajdujące się w gruncie rodzimym. Piasek użyty do podsypki nie może zawierać gliny ani ostrych ziaren żwiru, które mogłyby doprowadzić do powolnej perforacji ścianki rury pod wpływem drgań gruntu. Grubość tej warstwy musi być stale kontrolowana na każdym metrze bieżącym wykopu.
Zasypywanie wykopu i zagęszczanie warstwowe
Zasypywanie wykopu powinno odbywać się etapami, przy czym każda warstwa gruntu o grubości około 20-30 cm musi być dokładnie zagęszczona za pomocą zagęszczarki wibracyjnej lub ubijaka ręcznego. Niedokładne zagęszczenie gruntu prowadzi do późniejszego osiadania powierzchni, co jest szczególnie uciążliwe pod chodnikami i drogami dojazdowymi. Ponadto luźny grunt wokół rury ułatwia penetrację zimnego powietrza w głąb ziemi, zwiększając ryzyko zamarznięcia.
Jak przeprowadzić przyłącze przez fundament i wejść do budynku?
Punkt przejścia instalacji wodociągowej przez konstrukcję budynku jest jednym z najbardziej newralgicznych miejsc całej inwestycji. Rurociąg nigdy nie powinien być zabetonowany bezpośrednio w ścianie fundamentowej ani w płycie podłogowej, ponieważ naturalne osiadanie budynku doprowadzi do jego natychmiastowego ścięcia. W tym celu na etapie wznoszenia fundamentów należy zamontować rurę ochronną (tuleję osłonową) o średnicy znacznie większej niż średnica przyłącza.
Przestrzeń pomiędzy rurą osłonową a przyłączem wodnym musi zostać szczelnie wypełniona elastycznym materiałem uszczelniającym, na przykład dedykowaną manszetą gumową lub specjalną pianką poliuretanową o zamkniętej strukturze komórkowej. Uszczelnienie to spełnia dwojaką rolę: zapobiega przedostawaniu się wód gruntowych i wilgoci do wnętrza piwnicy oraz stanowi barierę dla zimnego powietrza. Dodatkowo elastyczność wypełnienia pozwala na swobodną pracę rury przy zmianach temperatury i osiadaniu gruntu.
Jeśli wejście przyłącza do budynku odbywa się w miejscu nieogrzewanym, na przykład w nieocieplonym garażu lub piwnicy, niezbędne jest zastosowanie dodatkowej izolacji termicznej w postaci otuliny ze spienionego polietylenu o grubości minimum 20 mm. W skrajnych przypadkach, gdy rurociąg przechodzi przez strefy narażone na bezpośrednie działanie ujemnych temperatur, montuje się samoregulujący kabel grzejny owinięty wokół rury, który uruchamia się automatycznie, gdy temperatura spadnie poniżej +3°C.
Dobór średnicy i materiału tulei ochronnej
Tuleja ochronna powinna być wykonana z grubościennego tworzywa PVC (polichlorku winylu) o klasie sztywności obwodowej minimum SN4, co gwarantuje odporność na nacisk boczny wywierany przez grunt i fundament. Średnica wewnętrzna tulei powinna być o co najmniej 50 mm większa od średnicy zewnętrznej rury przyłącza, umożliwiając łatwy montaż oraz ewentualną wymianę uszkodzonego odcinka bez konieczności rozkuwania betonu.
Izolacja przeciwwilgociowa i termiczna przejścia
Wprowadzenie rury do budynku poniżej poziomu wód gruntowych wymaga zastosowania profesjonalnego przejścia szczelnego typu press-seal (łańcuch uszczelniający). System ten składa się z gumowych segmentów, które po dokręceniu śrub rozszerzają się, tworząc absolutnie wodoszczelną barierę zdolną wytrzymać ciśnienie wody do 0,5 bar. To najskuteczniejsza metoda ochrony piwnic przed zalewaniem w okresach intensywnych opadów deszczu.
Jakie są najczęstsze błędy przy układaniu przyłącza wody?
Analizując awarie sieci wodociągowych na nowych osiedlach domów jednorodzinnych, bardzo łatwo dostrzec powtarzające się schematy błędów wykonawczych. Najbardziej rażącym i najpowszechniejszym błędem jest zmniejszanie głębokości wykopu w celu ograniczenia kosztów prac ziemnych lub ominięcia innych instalacji podziemnych. Wykonawcy często tłumaczą się, że "teraz zimy są łagodne", co jest skrajną nieodpowiedzialnością i prostą drogą do zamrożenia instalacji przy pierwszym silniejszym incydencie zimowym.
Kolejnym poważnym uchybieniem jest rezygnacja z wykonania podsypki piaskowej i układanie rury bezpośrednio na twardym, kamienistym dnie wykopu. Pod wpływem ciężaru zasypywanego gruntu oraz drgań generowanych przez ruch pojazdów, ostre kamienie powoli wbijają się w ściankę rury PE, doprowadzając po kilku latach do jej rozszczelnienia. Koszt usunięcia takiej awarii pod zagospodarowanym ogrodem wielokrotnie przewyższa oszczędności poczynione na kilku tonach piasku piasecznego.
Inwestorzy często zapominają również o konieczności zachowania odpowiednich odległości poziomych i pionowych od innych sieci uzbrojenia terenu, takich jak kable energetyczne, gazociągi czy kanalizacja. Zgodnie z przepisami, minimalna odległość pozioma przyłącza wodociągowego od kabla energetycznego wynosi 0,8 metra, a od gazociągu 1,5 metra. Zbliżenie tych instalacji grozi uszkodzeniem rury wodnej podczas późniejszych prac konserwacyjnych na innych sieciach lub porażeniem prądem w przypadku przebicia kabla.
Brak kompensacji wydłużeń termicznych rury
Rury polietylenowe charakteryzują się stosunkowo wysokim współczynnikiem rozszerzalności liniowej pod wpływem zmian temperatury. Układanie rury "jak struna", bez zachowania lekkiego wygięcia w łuk, powoduje powstawanie ogromnych sił rozciągających podczas zimy, gdy temperatura wody spada do około +4°C. Naprężenia te kumulują się na złączkach mechanicznych, prowadząc do ich wysunięcia i nagłego wycieku wody.
Niedokładna lokalizacja i brak taśmy ostrzegawczej
Wprowadzenie rurociągu do ziemi bez ułożenia taśmy ostrzegawczej z wkładką stalową to tykająca bomba zegarowa dla każdego właściciela posesji. Wszelkie przyszłe prace ziemne, takie jak montaż ogrodzenia, sadzenie drzew czy budowa wiaty, będą obarczone ogromnym ryzykiem uszkodzenia przyłącza. Brak możliwości bezinwazyjnego wyznaczenia trasy kablowskazywaczem zmusza do wykonywania uciążliwych wykopów kontrolnych.
Kiedy warto zastosować dodatkową izolację termiczną przyłącza wody?

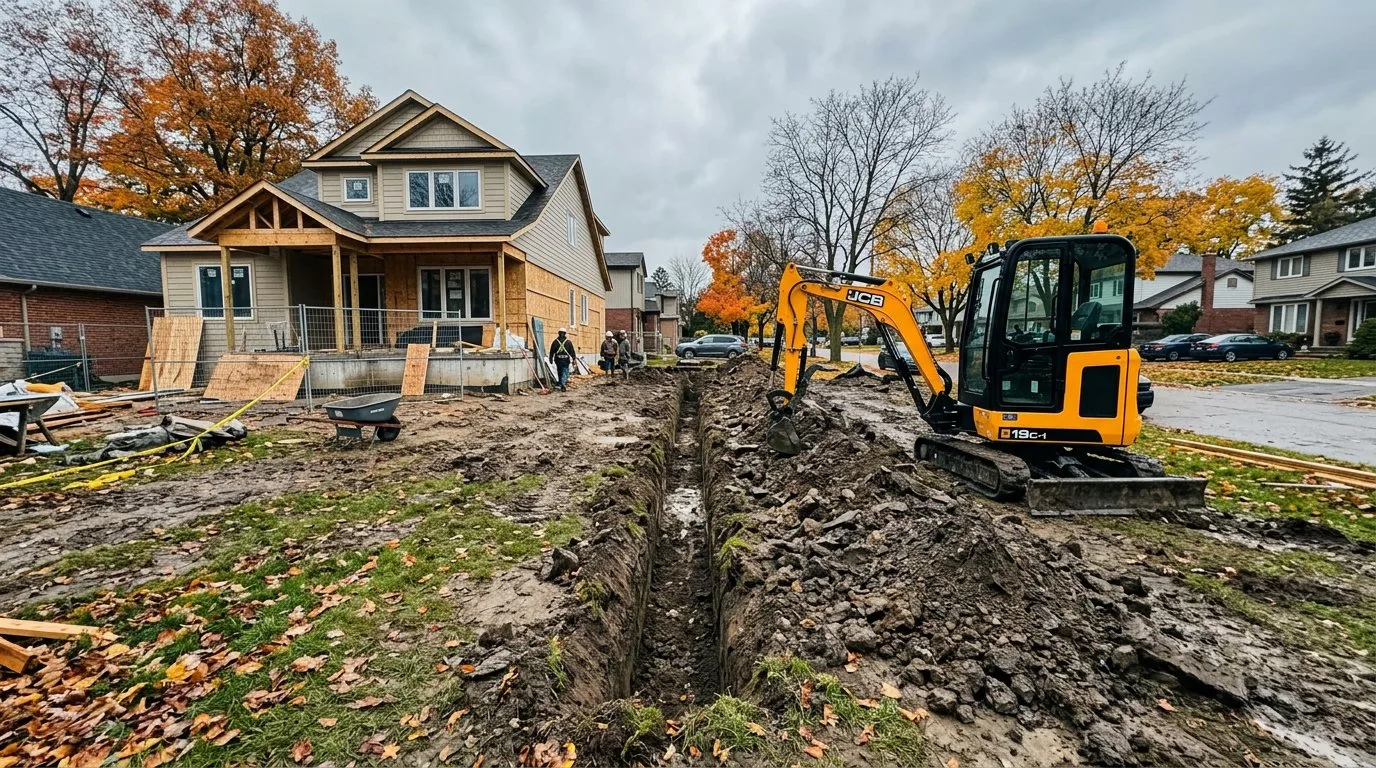

Długi i głęboki wykop pod przyłącze wody prowadzi bezpośrednio od granicy działki do nowo wybudowanego domu jednorodzinnego.
Choć standardowe układanie rury poniżej poziomu przemarzania jest w większości przypadków wystarczające, istnieją specyficzne sytuacje, w których dodatkowa izolacja staje się koniecznością. Głównym wskazaniem do izolowania rury jest konieczność przejścia nad inną instalacją lub przeszkodą terenową, co wymusza miejscowe spłycenie wykopu powyżej strefy przemarzania. W takich miejscach rura jest bezpośrednio narażona na oddziaływanie ujemnych temperatur panujących w wyższych partiach gruntu.
Izolację termiczną należy zastosować również wtedy, gdy przyłącze wody przebiega pod obszarami, z których regularnie usuwany jest śnieg, takimi jak podjazdy do garaży, chodniki wejściowe czy drogi wewnętrzne. Śnieg stanowi doskonały, naturalny izolator termiczny – jego brak powoduje, że mróz wnika w głąb gruntu nawet o 30-50% głębiej niż na terenach pokrytych trawnikiem. Bez dodatkowej ochrony termicznej w postaci otuliny o zamkniętej strukturze komórkowej, rura pod podjazdem zamarznie bardzo szybko.
W mojej praktyce projektowej bardzo często spotykam się z koniecznością prowadzenia instalacji przez nieogrzewane strefy budynków. W takich przypadkach sama otulina poliuretanowa może okazać się niewystarczająca przy długotrwałych, silnych mrozach, ponieważ nie wytwarza ona ciepła, a jedynie opóźnia proces wychładzania wody stojącej w rurze. Jedynym w pełni skutecznym rozwiązaniem jest wówczas montaż elektrycznego kabla grzejnego, który gwarantuje utrzymanie dodatniej temperatury medium.
"Analizując zgłoszenia awarii w okresie zimowym, ponad 70% przypadków zamarznięcia wody dotyczy odcinków przyłączy przebiegających bezpośrednio pod odśnieżanymi podjazdami z kostki brukowej. Klienci są zaskoczeni, że grunt zamarzł tam na głębokość 1,5 metra, mimo że norma dla ich regionu przewidywała tylko metr. To pokazuje, jak ważna jest indywidualna analiza zagospodarowania terenu wokół domu." – mgr inż. Robert Wiśniewski, projektant instalacji sanitarnych.
Analiza przypadku: Awaria przyłącza wody w podwarszawskim Piasecznie
Aby lepiej zobrazować, jak teoretyczne błędy przekładają się na rzeczywiste problemy i koszty, przedstawię szczegółowe studium przypadku z mojej praktyki inżynierskiej. W styczniu 2024 roku zostałem wezwany do nowo wybudowanego domu jednorodzinnego w Piasecznie pod Warszawą (II strefa przemarzania, hz = 1,0 m). Inwestor zgłosił całkowity brak dopływu wody do budynku, przy czym ciśnienie na głównym zaworze w studzience wodomierzowej zlokalizowanej przy granicy działki było prawidłowe i wynosiło 0,45 MPa.
Po wykonaniu diagnostyki termowizyjnej oraz analizie profilu powykonawczego okazało się, że wykonawca ułożył rurę PE 32 mm na głębokości zaledwie 0,95 metra pod nowo ułożonym podjazdem z ciemnej kostki granitowej. Ze względu na brak pokrywy śnieżnej oraz intensywne użytkowanie podjazdu (częste odśnieżanie), grunt w tym miejscu zamarzł do głębokości 1,15 metra. W efekcie wewnątrz rury utworzył się korek lodowy o długości ponad trzech metrów, który całkowicie zablokował przepływ wody.
Sytuację komplikował fakt, że rura została ułożona bezpośrednio w gruncie rodzimym (glina piaszczysta), bez podsypki piaskowej i bez taśmy lokalizacyjnej. Koszt usunięcia awarii metodą tradycyjną (wykop otwarty) wyniósłby ponad 12 000 zł, nie licząc kosztów demontażu i ponownego ułożenia drogiej kostki granitowej. Zdecydowaliśmy się na bezwykopowe wprowadzenie do wnętrza rury specjalnego przewodu grzejnego przeznaczonego do kontaktu z wodą pitną, co pozwoliło bezpiecznie rozpuścić lód i przywrócić sprawność instalacji w ciągu 6 godzin.
Poniżej przedstawiam bilans kosztów, jakie poniósł inwestor na skutek błędów wykonawczych popełnionych podczas montażu przyłącza:
- Koszt ekspertyzy inżynierskiej i lokalizacji zatoru lodowego: 850 zł.
- Zakup i montaż atestowanego kabla grzejnego do wnętrza rury (15 metrów): 1 950 zł.
- Montaż przygotowanego sterownika termostatycznego z czujnikiem temperatury: 450 zł.
- Prace instalacyjne i rozruch systemu rozmrażania: 1 200 zł.
- Zwiększone zużycie energii elektrycznej przez system grzewczy w okresie zimowym: ok. 180 zł rocznie.
MOJE NAJWIĘKSZE WPADKI PRZY PRZYŁĄCZACH – LEKCJE OPŁACONE STRESEM
Przez lata pracy w branży instalacyjnej wydawało mi się, że widziałem już wszystko, dopóki sam nie popełniłem kilku bolesnych błędów. Dziś dzielę się nimi bez owijania w bawełnę, żebyś Ty nie musiał uczyć się na własnej skórze.
Zignorowanie mikrofonu strefy przemarzania w trudnym terenie
Na początku kariery kopałem przyłącze w trzeciej strefie na Mazurach i stwierdziłem, że metr głębokości w zupełności wystarczy, bo zima miała być łagodna. Niestety, silny mróz chwycił już w grudniu i rura z wodą zamarzła na amen pod samym wjazdem na posesję. Ta jedna decyzja i konieczność pilnego ratowania sytuacji awaryjnym odmrażaniem kosztowała mnie równe 4500 złotych. Od tamtej pory nigdy nie idę na skróty z Polską Normą PN-81/B-03020.
Brak osłony nad rurą w miejscu przyszłego podjazdu
Zrobiłem wykop na przepisowej głębokości półtora metra, ale zupełnie zignorowałem fakt, że inwestor planuje nad trasą rury utwardzony podjazd dla ciężarówek. Pod wpływem ciągłego nacisku ciężkiego sprzętu ziemia osiadła, a rura pękła z powodu naprężeń montażowych. Skończyło się to ogromną awanturą z inwestorem, moim ogromnym stresem i koniecznością rozbierania świeżo ułożonej kostki brukowej, co mocno nadszarpnęło moją reputację w okolicy.
Zasypanie wykopu gruntem z ostrymi kamieniami bez podsypki
W pośpiechu pozwoliłem operatorowi koparki zasypać rurę PE bezpośrednio urobkiem z wykopu, w którym było mnóstwo ostrych kamieni i gruzu. Po pewnym czasie jeden z kamieni pod naciskiem gruntu po prostu przebił ściankę rury, powodując powolny, trudny do zlokalizowania wyciek. Ta wpadka całkowicie zmieniła moje podejście – teraz osobiście pilnuję, aby każda rura leżała na co najmniej dziesięciocentymetrowej podsypce z piasku i była nią dokładnie obsypana.
Podsumowanie
Prawidłowe posadowienie przyłącza wodociągowego wymaga bezwzględnego przestrzegania normatywnych głębokości przemarzania gruntu, które w Polsce wynoszą od 0,8 do 1,4 metra w zależności od regionu. Kluczem do bezawaryjnej pracy instalacji przez długie lata jest nie tylko zachowanie odpowiedniej głębokości wykopu, ale również dbałość o detale wykonawcze. Należą do nich stosowanie stabilnej podsypki piaskowej, właściwe przejście przez fundamenty przy użyciu tulei ochronnych oraz montaż taśmy ostrzegawczo-lokalizacyjnej. Każde odstępstwo od tych zasad, motywowane pozorną oszczędnością czasu lub pieniędzy, drastycznie zwiększa ryzyko zamarznięcia lub mechanicznego uszkodzenia rury, co w konsekwencji generuje ogromne koszty naprawcze.
Źródła
- pl.wikipedia.org/wiki/Przy%C5%82%C4%85cze_wodoci%C4%85gowe
- pl.wikipedia.org/wiki/G%C5%82%C4%99boko%C5%9B%C4%87_przemarzania_gruntu
- pkn.pl
Najczęściej zadawane pytania (FAQ)
Na jakiej głębokości standardowo układa się przyłącze wody w Polsce według normy?
Zgodnie z polską normą PN-81/B-03020, głębokość układania przyłącza wodociągowego zależy od strefy przemarzania gruntu i wynosi od 1,0 m do 1,4 m. Do tej wartości należy doliczyć dodatkowy bufor bezpieczeństwa wynoszący od 0,2 m do 0,4 m poniżej granicy przemarzania. Ostatecznie rury układa się najczęściej na głębokości od 1,2 m do 1,8 m pod poziomem terenu.
Jaka jest głębokość przemarzania gruntu w poszczególnych strefach Polski?
Polska jest podzielona na cztery strefy przemarzania gruntu, gdzie głębokość ta wynosi kolejno: I strefa – 0,8 m (zachodnia część kraju), II strefa – 1,0 m (centralna Polska), III strefa – 1,2 m (wschód i góry) oraz IV strefa – 1,4 m (rejon Suwałk). Aby uniknąć zamarzania wody, przyłącze musi być posadowione odpowiednio głębiej, czyli minimum 1,2 m dla strefy I, aż do 1,6-1,8 m dla strefy IV. Dokładne wytyczne określa projekt budowlany przyłą
