Nawet najdroższy beton pęknie jak suchy wafel, jeśli podłoże pod nim ustąpi choćby o milimetr z powodu niewidocznych gołym okiem poduszek powietrznych v głębi ziemi. Stabilność całego domu nie rodzi się w betoniarni, ale rozstrzyga się w ułamku sekundy pod uderzeniem stopy wibracyjnej, która zmusza luźne ziarna piasku i kapryśną glinę do bezwzględnego posłuszeństwa.
Aż 85% uszkodzeń płyt fundamentowych i posadzek przemysłowych wynika bezpośrednio z błędów popełnionych na etapie zagęszczania podbudowy oraz zignorowania specyfiki rodzimego gruntu. Niedokładne usunięcie humusu, zbyt grube warstwy sypanego piasku czy brak kontroli wilgotności gliny to grzechy główne, które generują pęknięcia ścian i osiadanie narożników budynku w ciągu pierwszych trzech lat od zakończenia budowy.
Kluczem do stworzenia niezniszczalnej platformy pod przyszłą konstrukcję jest zrozumienie fizyki gruntu oraz precyzyjne dobranie parametrów pracy maszyn do rodzaju podłoża. Poniższa analiza przeprowadzi Cię przez techniczne niuanse przygotowania piasku, chudziaka oraz gliny, eliminując ryzyko kosztownych poprawek geotechnicznych.

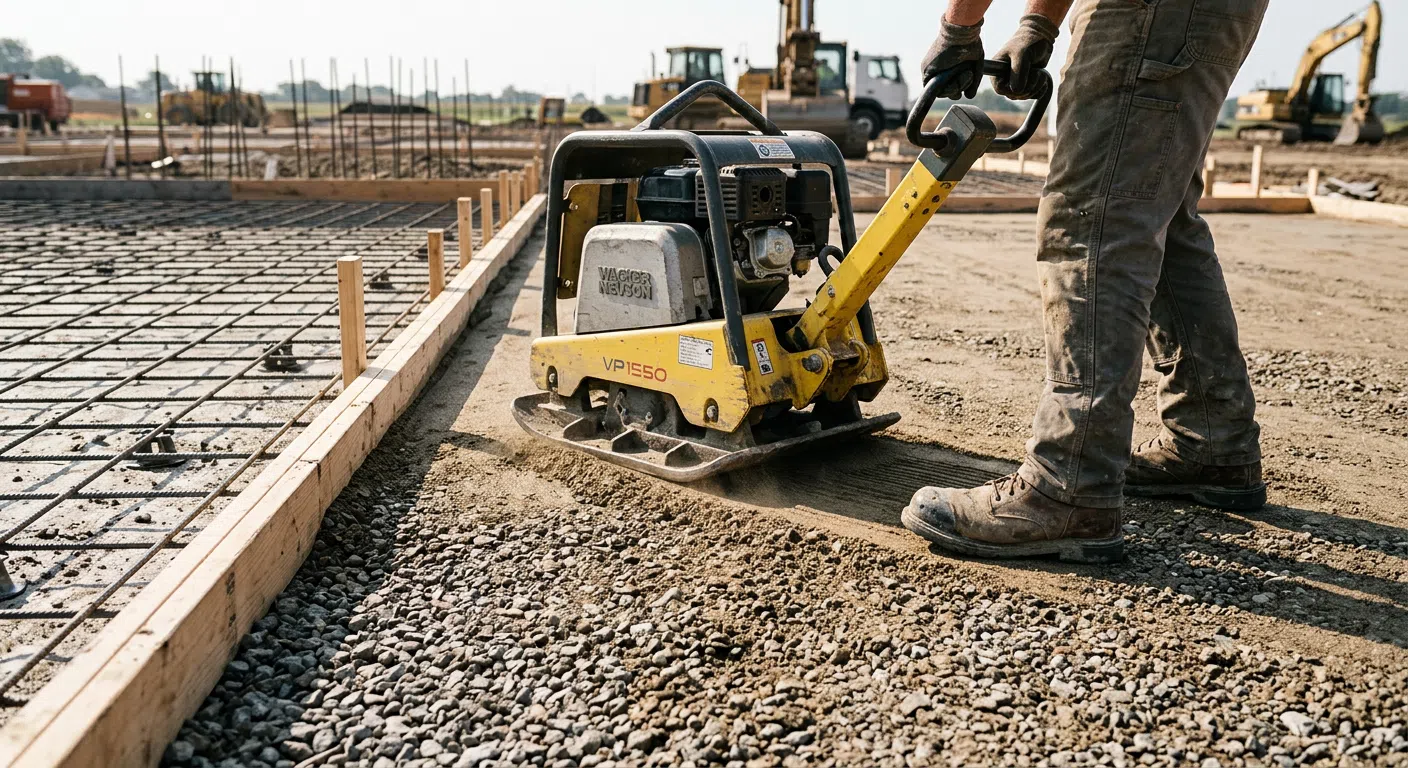

Najważniejsze informacje
- Wskaźnik zagęszczenia (Is) dla podbudowy pod płytę fundamentową musi wynosić minimum 0,98, co eliminuje ryzyko wtórnego osiadania konstrukcji.
- Glina wymaga skrajnie innego podejścia niż piasek – zagęszcza się ją metodą statyczną lub uderzeniową (ubijaki stopowe) przy optymalnej wilgotności, unikając wibracji o wysokiej częstotliwości.
- Maksymalna grubość jednej zagęszczanej warstwy piasku nie powinna przekraczać 20-30 cm, w zależności od masy użytej zagęszczarki płytowej.
- Chudy beton (chudziak) pełni funkcję warstwy wyrównawczej i ochronnej, a jego wylewanie na niezagęszczony piasek jest najczęstszą przyczyną katastrof budowlanych.
Fizyka gruntu, czyli dlaczego zagęszczanie decyduje o trwałości budynku
Każdy grunt w stanie naturalnym składa się z trzech faz: stałej (szkielet mineralny), płynnej (woda) oraz gazowej (powietrze). Proces zagęszczania polega na wymuszeniu zbliżenia do siebie cząstek stałych poprzez usunięcie wolnych przestrzeni wypełnionych powietrzem i nadmiarem wody. W efekcie wzrasta gęstość objętościowa szkieletu gruntowego, co bezpośrednio przekłada się na wzrost nośności i drastyczne ograniczenie ściśliwości podłoża.
Gdy na niezagęszczonym gruncie wylejesz płytę betonową, ciężar konstrukcji zacznie działać jak gigantyczna prasa. Powietrze uwięzione w porach ziemi zacznie powoli uchodzić, a woda migrować, co doprowadzi do nierównomiernego osiadania płyty. Różnica osiadań rzędu zaledwie kilku milimetrów na długości dziesięciu metrów generuje naprężenia rozciągające, których beton nie jest w stanie przenieść bez zbrojenia, co skutkuje natychmiastowym pęknięciem płyty.
Warto pamiętać, że parametry geotechniczne gruntu zmieniają się wraz z jego wilgotnością. Istnieje pojęcie wilgotności optymalnej, przy której dany grunt zagęszcza się najłatwiej i najefektowniej przy użyciu minimalnej energii mechanicznej. Zbyt suchy piasek będzie się „rozsypywał” pod płytą wibracyjną, natomiast zbyt mokry zacznie zachowywać się jak galareta, uniemożliwiając uzyskanie wymaganego wskaźnika Is.
Wskaźnik zagęszczenia gruntu (Is) i moduł odkształcenia (E2)
W profesjonalnym budownictwie stopień zagęszczenia określa się za pomocą wskaźnika zagęszczenia Is, który odnosi się do maksymalnej gęstości objętościowej uzyskanej w laboratoryjnym teście Proctora. Dla płyt fundamentowych standardem jest osiągnięcie wartości Is ≥ 0,98. Oznacza to, że grunt na budowie musi osiągnąć 98% gęstości, jaką ten sam materiał uzyskuje w idealnych warunkach laboratoryjnych.
Drugim kluczowym parametrem jest wtórny moduł odkształcenia gruntu E2, badany za pomocą płyty dynamicznej lub statycznej VSS. Dla bezpiecznego posadowienia płyty fundamentowej wartość E2 nie powinna być niższa niż 80-120 MPa, a stosunek modułu wtórnego do pierwotnego (E2/E1) nie powinien przekraczać 2,2. Taki stosunek gwarantuje, że grunt nie wykazuje tendencji do dalszego, niekontrolowanego zagęszczania pod wpływem obciążeń eksploatacyjnych.
Jak prawidłowo przygotować i zagęścić grunt (piasek, chudziak, glina) pod wylanie płyty?
Proces przygotowania podłoża różni się diametralnie w zależności od tego, z jakim materiałem pracujesz. Nie ma jednej uniwersalnej metody dla piasku, gliny i chudziaka. Każdy z tych materiałów wymaga zastosowania innej technologii, maszyn o odmiennej charakterystyce pracy oraz specjalistycznej kontroli wilgotności przed przystąpieniem do robót wibracyjnych.
Pierwszym krokiem, wspólnym dla wszystkich rodzajów gruntów, jest bezwzględne usunięcie warstwy humusu (ziemi urodzajnej). Humus zawiera części organiczne, które z czasem butwieją i drastycznie zmniejszają swoją objętość. Pozostawienie nawet cienkiej warstwy czarnoziemu pod płytą gwarantuje zapadnięcie się podłogi. Dopiero po odsłonięciu trwałego gruntu rodzimego można przystąpić do budowania warstw nasypowych i ich zagęszczania.
Poniższa tabela przedstawia optymalne parametry pracy i wymagania dla poszczególnych materiałów stosowanych jako podbudowa pod płytę fundamentową:
| Rodzaj gruntu / materiału | Optymalna grubość warstwy (cm) | Sugerowany sprzęt zagęszczający | Wymagana wilgotność | Docelowy wskaźnik Is |
|---|---|---|---|---|
| Piasek średnioziarnisty / pospółka | 20 – 30 | Zagęszczarka płytowa rewersyjna (200-400 kg) | Umiarkowana (wilgotny w dotyku) | ≥ 0,98 |
| Glina (grunt spoisty) | 15 – 20 | Ubijak stopowy (skoczek) lub walec okołkowany | W granicach wilgotności plastycznej | ≥ 0,97 |
| Chudy beton (chudziak C8/10) | 10 | Wibrator wgłębny lub listwa wibracyjna | Konsystencja gęstoplastyczna | Nie dotyczy (badanie wytrzymałości na ściskanie) |
Praca z piaskiem i pospółką – fundament stabilnej podbudowy
Piasek oraz pospółka to najlepsze materiały na podsypkę pod płytę ze względu na ich doskonałe właściwości drenażowe i łatwość klinowania się ziaren. Kluczem do sukcesu jest tu warstwowe zasypywanie i zagęszczanie. Wsypanie na raz metra piasku do wykopu i przejechanie po wierzchu nawet najcięższą zagęszczarką zagęści jedynie górne 25 cm, pozostawiając dół luźny jak gąbka.
Piasek należy sypać warstwami o grubości maksymalnie 25 cm. Każdą warstwę należy obficie zrosić wodą (proces ten nazywamy szlamowaniem), ale nie wolno doprowadzić do powstania błota. Woda działa tu jak środek smarny zmniejszający tarcie między ziarnami piasku, co pozwala im ułożyć się w maksymalnie ciasną strukturę pod wpływem drgań zagęszczarki płytowej o wadze minimum 200 kg.
Glina jako trudny przeciwnik – jak okiełznać grunt spoisty
Glina to grunt spoisty, który pod wpływem wody pęcznieje, a podczas suszy kurczy się i pęka. Zagęszczanie gliny klasyczną zagęszczarką płytową jest bezcelowe – wysoka częstotliwość drgań płyty powoduje jedynie „odbijanie się” maszyny i upłynnianie wierzchniej warstwy. Do gliny należy stosować metodę uderzeniową o dużej energii i niskiej częstotliwości, którą zapewniają ubijaki stopowe (tzw. skoczki) lub ciężkie walce okołkowane (jeżowe).
Podczas pracy z gliną kluczowa jest kontrola jej wilgotności. Jeśli glina jest zbyt sucha i twarda, nie zagęścisz jej, dopóki nie zostanie odpowiednio nawilżona. Jeśli jest zbyt mokra (plastyczna), pod wpływem uderzeń zacznie zachowywać się jak ciecz nienewtonowska. W skrajnych przypadkach konieczna jest stabilizacja gliny wapnem hydratyzowanym, które wiąże nadmiar wody i zmienia strukturę chemiczno-fizyczną gruntu, drastycznie zwiększając jego nośność.
Chudy beton (chudziak) – idealne zwieńczenie podbudowy
Chudy beton, najczęściej klasy C8/10 lub C12/15, nie pełni funkcji konstrukcyjnej, ale stanowi sztywną platformę roboczą pod montaż zbrojenia płyty fundamentowej oraz izolacji przeciwwilgociowej i termicznej. Chudziaka wylewa się na idealnie zagęszczoną i wyrównaną podsypkę piaskową. Grubość tej warstwy wynosi zazwyczaj 10 cm.
Zagęszczanie chudego betonu odbywa się za pomocą listwy wibracyjnej lub poprzez dokładne zaciąganie ręczne, jeśli mieszanka ma konsystencję gęstoplastyczną. Bardzo ważne jest, aby przed wylaniem chudziaka rozłożyć na piasku folię PE lub geowłókninę, która zapobiegnie błyskawicznemu odciąganiu wody z betonu do gruntu, co osłabiłoby strukturę chudziaka i doprowadziło do jego powierzchniowego sproszkowania.
Wybór odpowiedniego sprzętu do zagęszczania
Dobór maszyny do zagęszczania nie może być dziełem przypadku ani kwestią oszczędności na wynajmie sprzętu. Lekka zagęszczarka jednokierunkowa o wadze 80 kg nadaje się do układania kostki brukowej wokół domu, ale nie ma wystarczającej siły wymuszającej, aby zagęścić 30-centymetrową warstwę pospółki pod płytę fundamentową. Użycie zbyt lekkiego sprzętu stworzy jedynie złudzenie twardej powierzchni, podczas gdy głębsze warstwy pozostaną luźne.
Do profesjonalnego przygotowania podbudowy pod płytę należy stosować zagęszczarki rewersyjne o masie od 200 do 500 kg. Maszyny te dysponują siłą odśrodkową rzędu 30-60 kN, co pozwala na skuteczne zagęszczenie gruntu niespoistego na głębokość nawet 50 cm. Poniższa tabela ułatwi Ci dobór odpowiedniego sprzętu do planowanych prac ziemnych:
| Masa urządzenia (kg) | Siła odśrodkowa (kN) | Maksymalna grubość warstwy (cm) | Główne przeznaczenie |
|---|---|---|---|
| 70 – 110 (ubijak stopowy) | 15 – 20 | 15 – 20 (w glinie) | Wąskie wykopy, gliny, grunty spoiste wokół przepustów |
| 150 – 250 (zagęszczarka płytowa) | 25 – 35 | 20 – 30 (w piasku) | Średnie powierzchnie, podsypki piaskowe, klinowanie kruszywa |
| 350 – 500 (zagęszczarka rewersyjna) | 45 – 60 | 40 – 50 (w piasku) | Głębokie zagęszczanie podbudowy pod płyty fundamentowe |
Rola częstotliwości wibracji i amplitudy
Wydajność zagęszczania zależy od dwóch parametrów fizycznych maszyny: częstotliwości wibracji (Hz) oraz amplitudy skoku płyty. Grunty gruboziarniste i kamieniste wymagają niskiej częstotliwości wibracji, ale wysokiej amplitudy uderzenia, aby ciężkie ziarna mogły się przemieścić. Z kolei drobne piaski zagęszczają się najlepiej przy wysokiej częstotliwości wibracji i mniejszej amplitudzie, co wprowadza drobne cząsteczki w stan rezonansu i ułatwia ich klinowanie.
W przypadku pracy w trudnodostępnych miejscach, takich jak narożniki wykopów czy przejścia instalacji sanitarnych, niezastąpiony jest ubijak stopowy o wąskiej stopie. Wywiera on potężny nacisk punktowy, który pozwala na dokładne dogęszczenie miejsc, do których duża zagęszczarka płytowa nie jest w stanie dotrzeć ze względu na swoje gabaryty.
Praktyczny przykład przygotowania podbudowy krok po kroku
Zobaczmy to na konkretnym przykładzie budowy domu jednorodzinnego o powierzchni zabudowy 120 m², gdzie badania geotechniczne wykazały zaleganie piasków średnich do głębokości 1,5 metra, a poziom wód gruntowych znajduje się bezpiecznie poniżej strefy przemarzania. Inwestor zdecydował się na posadowienie budynku na płycie fundamentowej o grubości 25 cm.
Prace rozpoczęto od wytyczenia geodezyjnego i wykonania wykopu szerokoprzestrzennego o wymiarach 13 x 13 m (z zachowaniem 1-metrowego marginesu roboczego z każdej strony płyty). Koparka usunęła 40 cm warstwy humusu, docierając do żółtego piasku rodzimego. Dno wykopu zostało wyrównane ręcznie i zagęszczone jednokrotnie zagęszczarką o wadze 200 kg w celu ustabilizowania naruszonej struktury gruntu.
Następnie proces przebiegał według następującego harmonogramu:
- Krok 1: Rozłożenie na dnie wykopu geowłókniny filtracyjnej o gramaturze 200 g/m², która zapobiega mieszaniu się piasku nasypowego z gruntem rodzimym.
- Krok 2: Nawiezienie pierwszej warstwy pospółki o grubości 20 cm. Warstwę wyrównano łatami i obficie zroszono wodą przy użyciu zraszacza ogrodowego.
- Krok 3: Zagęszczanie zagęszczarką rewersyjną o masie 320 kg. Wykonano 4 przejścia maszyny „na zakładkę” (każdy kolejny przejazd pokrywał 50% szerokości poprzedniego).
- Krok 4: Nawiezienie drugiej warstwy pospółki o grubości 20 cm i powtórzenie procedury nawilżania oraz zagęszczania do uzyskania idealnie równej płaszczyzny.
- Krok 5: Przeprowadzenie badania nośności płytą dynamiczną. Wynik wykazał wskaźnik Is = 0,99 oraz moduł E2 = 95 MPa, co pozwoliło na odbiór podbudowy.
- Krok 6: Rozłożenie folii budowlanej 0,3 mm i wylanie 10 cm warstwy chudego betonu C12/15, który po 3 dniach pielęgnacji wodą stał się gotową bazą pod montaż zbrojenia płyty.
Najczęstsze błędy przy przygotowywaniu podłoża
Najbardziej kardynalnym błędem, który mści się latami, jest zasypywanie wykopu zbyt grubymi warstwami gruntu. Próba zagęszczenia warstwy o grubości 50-60 cm za jednym razem zawsze kończy się tak samo: wierzchnia warstwa jest twarda jak skała, a pod spodem pozostaje luźny piasek. Z czasem, pod wpływem drgań eksploatacyjnych budynku i zmian poziomu wód gruntowych, dolny piasek zacznie się samoczynnie zagęszczać, powodując osiadanie środka płyty fundamentowej.
Kolejnym grzechem budowlanym jest brak kontroli wilgotności zagęszczanego gruntu. Suchy piasek działa jak tarcza amortyzująca – wibracje zagęszczarki rozpraszają się, a ziarna przesuwają się bez efektu zakleszczenia. Z kolei przelanie gruntu wodą tworzy tzw. „kurzawkę”, czyli grunt upłynniony, który pod wpływem drgań traci jakąkolwiek nośność. Jeśli po przejechaniu zagęszczarki grunt zaczyna falować, należy natychmiast przerwać pracę i odczekać do jego odparowania.
Niedopuszczalne jest również pozostawianie luźnych obsypek wokół rur kanalizacyjnych przechodzących pod płytą. Często pracownicy boją się uszkodzić plastikowe rury ciężkim sprzętem i pozostawiają wokół nich niezagęszczony piasek. Skutkuje to późniejszym osiadaniem gruntu w tych strefach, co prowadzi do pękania rur odpływowych pod betonem lub powstawania pustek powietrznych bezpośrednio pod płytą fundamentową.
Podsumowanie
Prawidłowe przygotowanie i zagęszczenie podłoża pod płytę fundamentową to proces wymagający rygorystycznej dyscypliny technologicznej i zrozumienia właściwości fizycznych gruntu. Niezależnie od tego, czy pracujesz na łatwym w obróbce piasku, czy na kapryśnej i trudnej glinie, kluczem do sukcesu jest warstwowe układanie materiału, precyzyjna kontrola wilgotności oraz użycie sprzętu o odpowiedniej masie i sile wymuszającej. Oszczędność czasu na tym etapie pracy jest jedynie iluzoryczna – naprawa spękanej płyty fundamentowej lub ratowanie osiadającego budynku to koszty idące w dziesiątki tysięcy złotych, których można łatwo uniknąć, dbając o właściwy wskaźnik zagęszczenia od samego początku inwestycji.
Często zadawane pytania (FAQ)
Jak sprawdzić bez specjalistycznego sprzętu, czy piasek pod płytę jest dobrze zagęszczony?
Prostym, budowlanym testem „na oko” jest próba wbicia w podłoże zaostrzonego pręta zbrojeniowego o średnicy 12 mm przy użyciu siły rąk dorosłego człowieka. W prawidłowo zagęszczony piasek o wskaźniku Is ≥ 0,98 pręt nie powinien wejść głębiej niż na 2-3 centymetry. Jeśli pręt bez oporu wchodzi na kilkanaście centymetrów, podbudowa bezwzględnie wymaga dalszego zagęszczania.
Czy można wylewać chudy beton bezpośrednio na zagęszczoną glinę?
Nie zaleca się wylewania chudziaka bezpośrednio na glinę, ponieważ glina jest gruntem wysadzinowym o dużej pęczonliwości pod wpływem wilgoci. Między gliną a chudym betonem powinna zawsze znaleźć się warstwa odcinająca i drenażowa z zagęszczonego piasku lub pospółki o grubości minimum 15-20 cm, która zabezpieczy płytę przed parciem mrozowym.
Ile przejść zagęszczarki jest potrzebne na jedną warstwę piasku?
Przy optymalnej wilgotności piasku i warstwie o grubości 20-25 cm, zagęszczarka o masie powyżej 200 kg powinna wykonać minimum 4 do 6 pełnych przejść po tym samym śladzie. Każde przejście powinno być wykonywane prostopadle do poprzedniego, co gwarantuje równomierne rozłożenie naprężeń i eliminuje ryzyko pominięcia jakiejkolwiek strefy roboczej.
Co zrobić, gdy grunt pod płytę uległ przewilgoceniu po ulewnych deszczach?
W przypadku zalania wykopu wodą opadową należy bezwzględnie wstrzymać wszelkie prace zagęszczające. Należy odpompować stojącą wodę, a następnie usunąć rozmiękczoną, błotnistą warstwę gruntu, która straciła swoją strukturę. Dopiero po przeschnięciu podłoża do stanu wilgotności optymalnej można przystąpić do ponownego zagęszczania lub uzupełnić ubytek suchym piaskiem.
