Nawet 80% uszkodzeń konstrukcyjnych domów jednorodzinnych wynika z błędów popełnionych na etappe posadowienia budynku, gdzie kluczowy dylemat dotyczy grubości stali i geometrii jej układu. Choć ułożenie pojedynczej siatki pozwala zaoszczędzić do 40% kosztów materiału, to wiotki beton pod wpływem nacisku ścian szybko pęka bez wsparcia górnej strefy rozciąganej.
Wielu inwestorów podejmuje decyzję o redukcji zbrojenia na podstawie uproszczonych opinii wykonawców, którzy chętnie forsują szybsze w montażu rozwiązania jednowarstwowe. Tymczasem fizyka budowli jest nieubłagana – płyta fundamentowa o grubości 20-25 cm poddawana jest wielokierunkowym obciążeniom gnącym, wywołanym zarówno przez ciężar ścian nośnych, jak i niejednorodne parcie gruntu wysadzinowego.
Wybór między pojedynczą siatką a pełnym zbrojeniem dwuwarstwowym decyduje o wieloletniej stabilności całego budynku i bezpieczeństwie jego użytkowników. Szczegółowa analiza mechaniki pracy betonu oraz zestawienie kosztów pozwolą precyzyjnie określić, kiedy kompromis jest dopuszczalny, a kiedy staje się niebezpieczną loterią budowlaną.

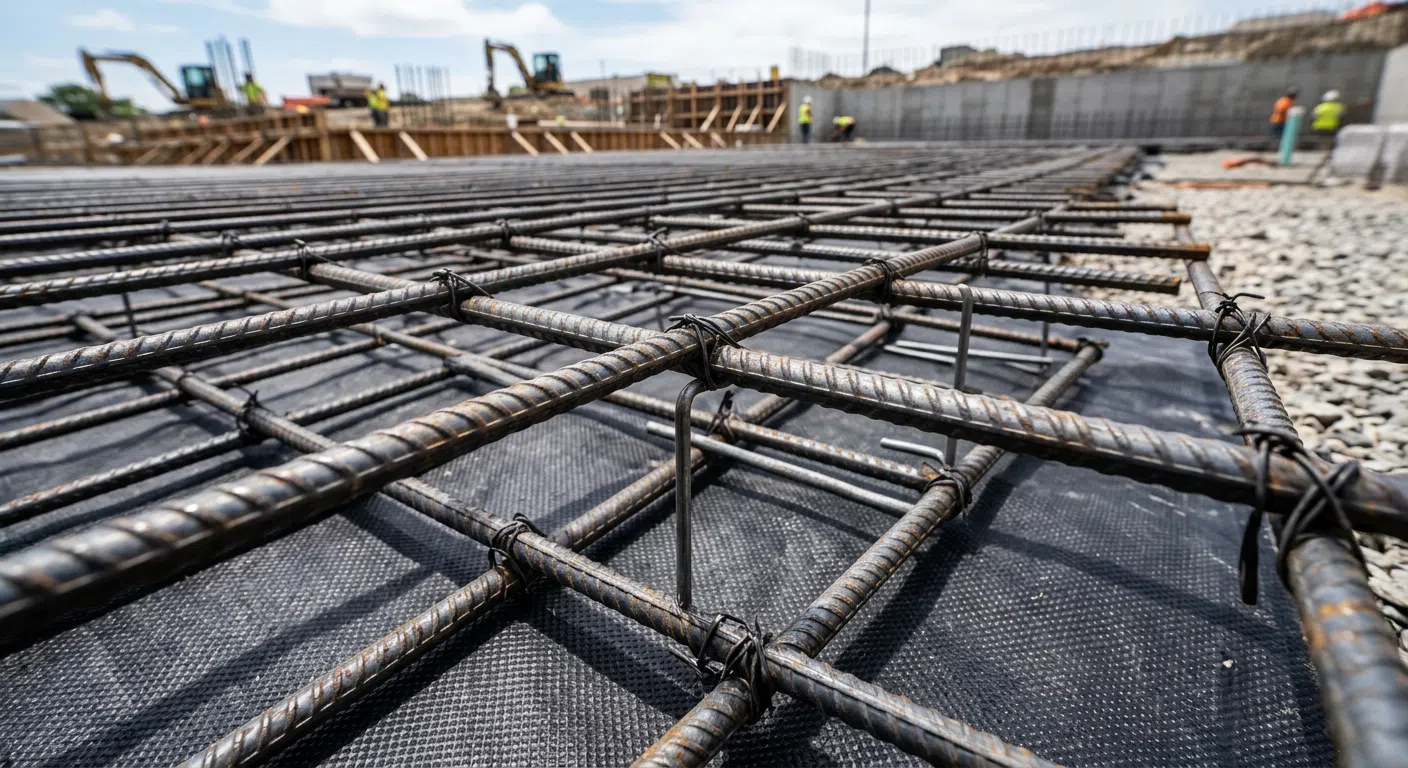

Najważniejsze informacje
- Zbrojenie dwuwarstwowe (góra/dół) jest standardem inżynieryjnym dla większości domów jednorodzinnych, zapewniającym odporność na zginanie w każdą stronę.
- Pojedyncza siatka zbrojeniowa może być stosowana wyłącznie przy lekkich konstrukcjach parterowych, garażach lub na idealnie jednorodnym, niewysadzinowym gruncie.
- Strefy przypodporowe i krawędziowe wymagają dodatkowego zbrojenia pomocniczego w postaci starterów i strzemion, niezależnie od głównej siatki.
- Oszczędność na rezygnacji z górnej siatki wynosi zazwyczaj od 3000 do 7000 zł, co stanowi ułamek procenta kosztów budowy, a generuje ogromne ryzyko pękania ścian.
- Kluczowym elementem geometrii zbrojenia jest zachowanie otuliny betonowej o grubości minimum 35-50 mm, co chroni stal przed korozją.

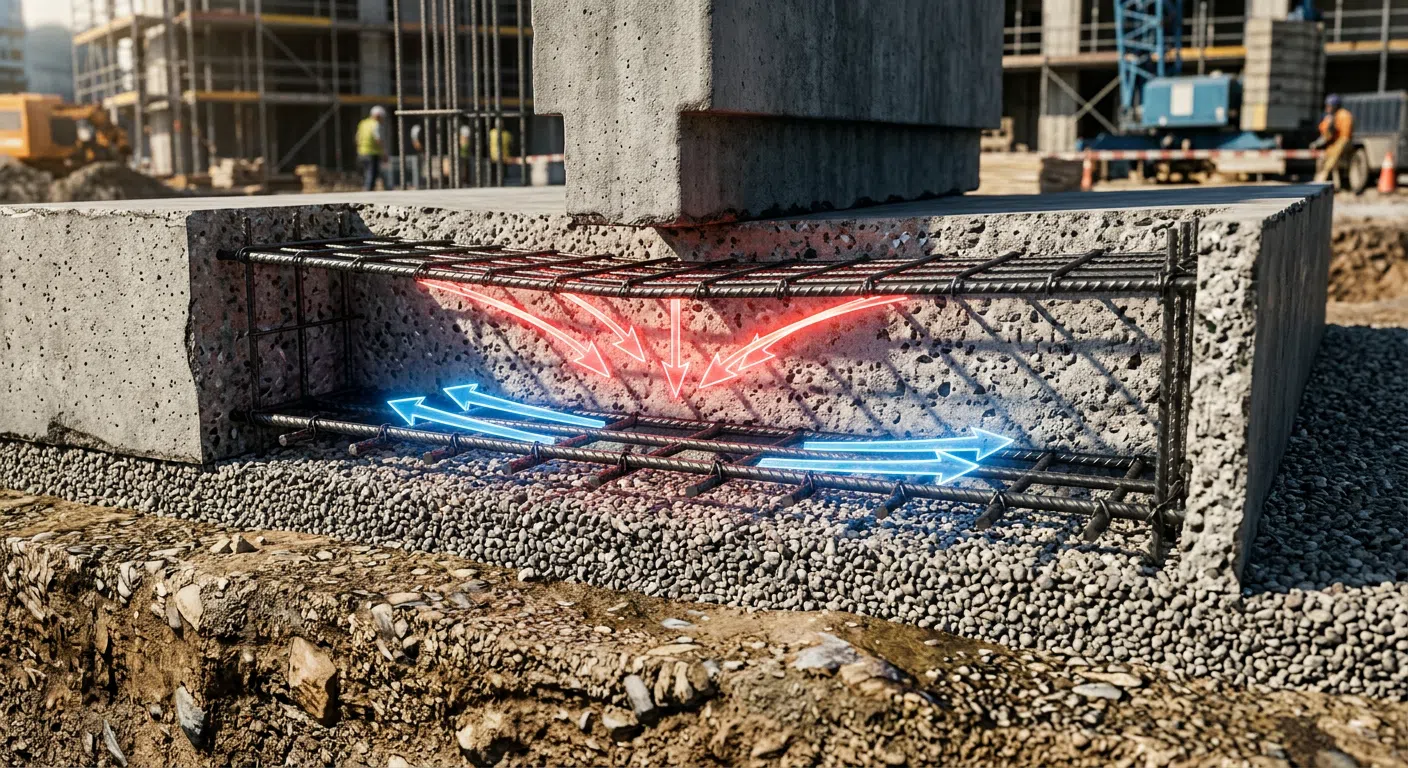

Jak pracuje płyta fundamentowa pod wpływem obciążeń?
Aby zrozumieć, dlaczego układ zbrojenia ma tak fundamentalne znaczenie, musimy przyjrzeć się mechanice współpracy stali i betonu. Beton jest materiałem o wyjątkowej wytrzymałości na ściskanie, jednak jego odporność na rozciąganie jest niemal dziesięciokrotnie mniejsza. W klasycznej ławie fundamentowej siły rozchodzą się w sposób przewidywalny, natomiast płyta fundamentowa zachowuje się jak odwrócony strop, który podpiera cały budynek na całej swojej powierzchni.
Na płytę oddziałują dwie główne siły o przeciwnych kierunkach: punktowy lub liniowy nacisk ścian nośnych oraz pionowy odpór gruntu. Kiedy grunt pod środkiem budynku osiada minimalnie szybciej niż na krawędziach, w dolnej części płyty powstają naprężenia rozciągające. W sytuacji odwrotnej, gdy grunt pęcznieje pod wpływem wilgoci lub zamarzania na obrzeżach, strefa rozciągana przenosi się na górną powierzchnię płyty. Bez odpowiednio umieszczonej stali w obu tych strefach, beton natychmiast ulega zarysowaniu i pękaniu.
Warto również pamiętać o zjawisku skurczu betonu, które występuje podczas jego wiązania i wysychania. Proces ten generuje naprężenia rozciągające w całej objętości elementu. Dwukierunkowa siatka zbrojeniowa rozproszona równomiernie przy dolnej i górnej powierzchni płyty działa jak wewnętrzny szkielet, który ogranicza powstawanie rys skurczowych do szerokości całkowicie bezpiecznych dla trwałości konstrukcji.
Rozkład naprężeń w strefie pod ścianami
Bezpośrednio pod ścianami zewnętrznymi oraz działowymi dochodzi do koncentracji naprężeń ścinających i gnących. Siła ciężaru budynku próbuje „przebić” płytę fundamentową, wciskając ją w podłoże gruntowe. W tych miejscach górna warstwa zbrojenia przejmuje rozciąganie wywołane ugięciem płyty wspornikowej, jakim staje się krawędź fundamentu.
Jeżeli zrezygnujemy z górnej siatki, krawędzie płyty zaczną unosić się do góry względem obciążonego środka, co doprowadzi do powstania głębokich szczelin na górnej powierzchni betonu, tuż przy ścianach. Szczeliny te nie tylko osłabiają nośność, ale otwierają drogę wilgoci bezpośrednio do prętów zbrojeniowych, inicjując procesy korozyjne niszczące strukturę stali.
Wpływ warunków gruntowo-wodnych na pracę płyty
Na gruntach spoistych, takich jak gliny czy iły, woda ma tendencję do gromadzenia się i powodowania wysadzin mrozowych. Zamarzająca woda zwiększa swoją objętość, wypychając płytę fundamentową nierównomiernie w górę w różnych jej punktach. W takich warunkach zbrojenie góra/dół jest absolutnie bezalternatywne, ponieważ kierunek sił gnących zmienia się dynamicznie w zależności od pory roku i nasycenia gruntu wodą.
Jedynie na gruntach piaszczystych, dobrze przepuszczalnych i zagęszczonych, gdzie osiadania są równomierne i nie występuje zjawisko wysadzinowości, można rozważać uproszczone schematy statyczne. Niemniej jednak, nawet na idealnym podłożu, lokalne rozluźnienie gruntu (np. w miejscu wykopu pod przyłącza kanalizacyjne) może stworzyć strefę pustki pod płytą, która bez dwuwarstwowego zbrojenia po prostu pęknie pod ciężarem własnym i ścian.
Jedna siatka czy zbrojenie góra/dół – analiza techniczna
Decyzja o wyborze schematu zbrojenia powinna zawsze opierać się na obliczeniach statyczno-wytrzymałościowych przygotowanych przez uprawnionego projektanta konstrukcji. W praktyce budowlanej wykształcił się jednak wyraźny podział na sytuacje, w których dopuszczalne jest uproszczenie konstrukcji, oraz takie, gdzie pełne zbrojenie dwuwarstwowe jest obligatoryjne. Kluczowym parametrem jest tutaj grubość płyty oraz przewidywane obciążenia użytkowe i konstrukcyjne.
Zbrojenie jednowarstwowe polega na ułożeniu jednej siatki z prętów (najczęściej o średnicy 8, 10 lub 12 mm w rozstawie co 15×15 cm lub 20×20 cm) w dolnej strefie płyty, z zachowaniem odpowiedniej otuliny od spodu. Taki układ chroni płytę przed ugięciem do dołu, ale pozostawia górną strefę całkowicie bezbronną wobec sił rozciągających. Z kolei układ góra/dół tworzy przestrzenny kosz zbrojeniowy, połączony specjalnymi elementami dystansowymi (tzw. zetkami lub kobyłkami), który gwarantuje pełną sztywność przestrzenną elementu.
Poniższa tabela przedstawia szczegółowe porównanie obu systemów zbrojenia pod kątem kluczowych parametrów technicznych i wykonawczych:
| Parametr techniczny | Pojedyncza siatka (dół) | Zbrojenie dwuwarstwowe (góra/dół) |
|---|---|---|
| Zalecana grubość płyty | 15 – 18 cm | 20 – 30 cm (i więcej) |
| Odporność na osiadanie gruntu | Niska (tylko w strefie dolnej) | Bardzo wysoka (pełna praca przestrzenna) |
| Zabezpieczenie przed skurczem | Jednostronne (ryzyko rys skurczowych na górze) | Pełne (kontrola rys w obu strefach) |
| Zużycie stali (średnio na m²) | 10 – 15 kg/m² | 25 – 45 kg/m² |
| Przeznaczenie budowlane | Garaże, altany, lekkie domki szkieletowe parterowe | Domy murowane, piętrowe, trudne warunki gruntowe |
Kiedy jedna siatka zbrojeniowa to za mało?
Jedna siatka zbrojeniowa ułożona na dole płyty nie jest w stanie przenieść naprężeń rozciągających, które powstają na górnej powierzchni płyty w pobliżu narożników budynku oraz pod ścianami nośnymi. W przypadku domów o skomplikowanej bryle, z wykuszami, ciężkimi stropami żelbetowymi lub dachem pokrytym dachówką ceramiczną, naciski punktowe są tak duże, że płyta bez górnego zbrojenia ulegnie natychmiastowemu wygięciu i pęknięciu, co przełoży się na rysowanie się tynków i pękanie ścian na wyższych kondygnacjach.
Również w przypadku zastosowania ogrzewania podłogowego bezpośrednio w płycie fundamentowej (tzw. płyta grzewcza), zmienne cykle termiczne wywołują dodatkowe naprężenia rozszerzające. W takim scenariuszu brak górnej siatki zbrojeniowej doprowadzi do spękania wylewki i uszkodzenia rur grzewczych. Górne zbrojenie pełni tu kluczową rolę dystrybutora naprężeń termicznych, stabilizując całą strukturę płyty podczas jej nagrzewania i stygnięcia.
Sprawdźmy to na realnym przypadku
Wyobraźmy sobie budowę parterowego domu murowanego z dachem dwuspadowym o powierzchni zabudowy 120 m² na gruncie gliniastym. Inwestor, chcąc zaoszczędzić na etapie fundamentów, zdecydował się na wykonanie płyty o grubości 20 cm z jedną dolną siatką zbrojeniową z prętów fi 10 mm. Wykonawca zalał płytę betonem klasy C20/25, rezygnując z górnego zbrojenia oraz strzemion krawędziowych.
Po pierwszej zimie, w wyniku zamarzania gliny wokół budynku, doszło do wysadzenia gruntu pod narożnikami płyty. Ponieważ narożniki zostały wypchnięte do góry, w górnej strefie płyty powstały gigantyczne naprężenia rozciągające. Brak górnej stali spowodował, że płyta pękła na wskroś w odległości 1,5 metra od narożników. Efektem były pęknięcia ścian z bloczków silikatowych o szerokości dochodzącej do 8 mm. Koszt naprawy poprzez iniekcję ciśnieniową żywicami epoksydowymi oraz podbicie fundamentu wyniósł 42 000 zł, podczas gdy dopłata do pełnego zbrojenia dwuwarstwowego na etapie budowy wynosiła zaledwie 4 800 zł.
Jak prawidłowo wykonać zbrojenie płyty fundamentowej krok po kroku
Prawidłowe wykonanie zbrojenia płyty fundamentowej wymaga niezwykłej precyzji i rygorystycznego trzymania się projektu budowlanego. Prace zbrojarskie rozpoczynają się po przygotowaniu podłoża, ułożeniu warstwy chudego betonu (lub płyt XPS w przypadku płyty grzewczej) oraz rozłożeniu folii hydroizolacyjnej. Każdy etap montażu stali ma bezpośredni wpływ na to, jak gotowy fundament będzie znosił obciążenia przez kolejne dziesięciolecia.
Proces ten możemy podzielić na kilka kluczowych faz, z których żadna nie może zostać pominięta ani wykonana niedbale:
- Przygotowanie i trasowanie: Dokładne wyznaczenie osi ścian oraz granic płyty na podkładzie betonowym lub izolacji termicznej.
- Układanie podkładek dystansowych: Rozłożenie dystansów z tworzywa sztucznego lub betonu (nigdy z kawałków drewna czy cegieł!) zapewniających dolną otulinę.
- Montaż dolnej siatki: Układanie prętów wzdłużnych i poprzecznych, a następnie ich dokładne wiązanie drutem wiązałkowym na każdym skrzyżowaniu.
- Ustawienie kobyłek dystansowych: Montaż stalowych stojaków (kobyłek) w kształcie fali lub litery „Z”, które utrzymają górną siatkę na odpowiedniej wysokości.
- Montaż górnej siatki: Ułożenie i powiązanie prętów górnej strefy zbrojenia na przygotowanych wcześniej kobyłkach.
- Montaż zbrojenia krawędziowego i starterów: Wpięcie strzemion zamykających obwód płyty oraz wypuszczenie prętów startowych pod słupy żelbetowe i rdzenie ścienne.

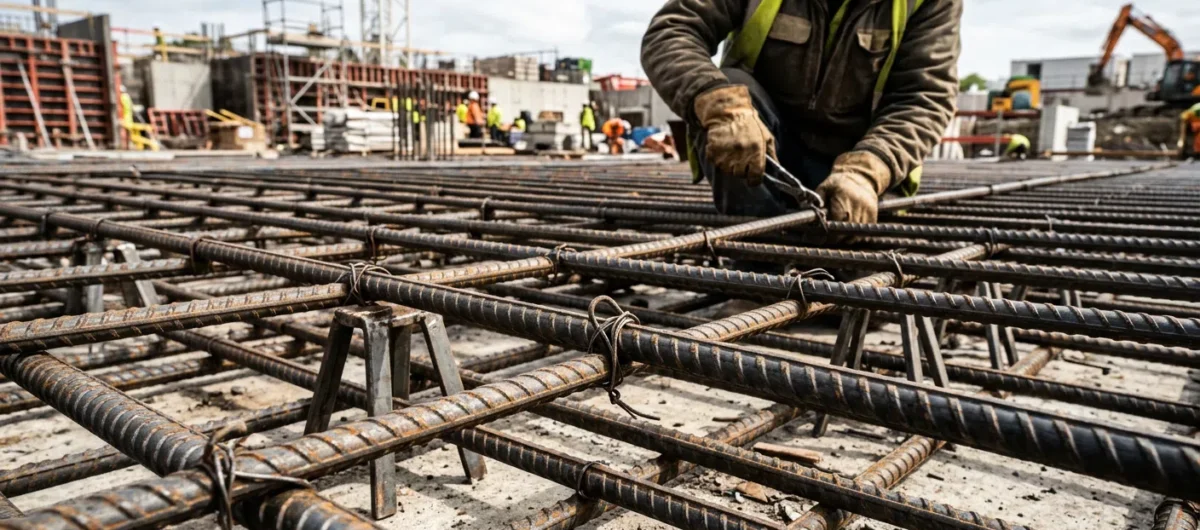

Rola i montaż kobyłek dystansowych
Kobyłki dystansowe (stojaki zbrojarskie) to niedoceniany, a zarazem kluczowy element konstrukcyjny zbrojenia dwuwarstwowego. Ich zadaniem jest sztywne odseparowanie dolnej siatki od górnej i uniemożliwienie ugięcia się górnego zbrojenia pod ciężarem chodzących po nim robotników oraz dynamicznego naporu mieszanki betonowej podczas betonowania z pompy.
Kobyłki wykonuje się najczęściej z prętów o średnicy 8 lub 10 mm. Ich wysokość musi być precyzyjnie dobrana do grubości płyty. Przykładowo, dla płyty o grubości 25 cm, przy założeniu otuliny dolnej i górnej po 4 cm oraz grubości prętów siatek 12 mm, wysokość kobyłki musi wynosić dokładnie 12,2 cm. Stojaki te rozmieszcza się na dolnej siatce w odstępach nie większych niż 80-100 cm, co gwarantuje pełną stabilność całej konstrukcji zbrojeniowej podczas zalewania.
Jak to wygląda w praktyce?
Sprawdźmy to na realnym przypadku montażu zbrojenia dla płyty o grubości 25 cm. Zbrojarze ułożyli na folii hydroizolacyjnej betonowe podkładki liniowe o wysokości 40 mm w odstępach co 80 cm. Na nich rozłożono pręty dolnej siatki fi 12 mm w rozstawie 20×20 cm. Po powiązaniu skrzyżowań, na dolną siatkę trafiły stalowe kobyłki dystansowe o wysokości 12 cm, układane gęsto w rzędach co 90 cm.
Na kobyłkach ułożono pręty górnej siatki (również fi 12 mm, rozstaw 20×20 cm). Na krawędziach płyty zamontowano strzemiona zamykające w kształcie litery „U” (tzw. agrafki) z pręta fi 10 mm, które powiązały dolną i górną siatkę w jednolitą, zamkniętą ramę. Dzięki takiemu układowi, podczas wylewania betonu z pompy o wydajności 40 m³/h, zbrojenie nie uległo przesunięciu ani ugięciu, zachowując idealną geometrię projektową na każdym centymetrze kwadratowym płyty.
Najczęstsze błędy przy zbrojeniu płyt fundamentowych
Nawet najlepszy projekt budowlany może zostać zniweczony przez błędy wykonawcze na placu budowy. Prace zbrojarskie są fizycznie ciężkie i wymagają skrupulatności, co sprzyja powstawaniu uproszczeń i „dróg na skróty” wybieranych przez ekipy budowlane. Najpoważniejsze błędy dotyczą zazwyczaj geometrii ułożenia stali oraz niszczenia przygotowanego wcześniej podłoża.
Do najczęściej spotykanych uchybień, które bezpośrednio obniżają nośność płyty fundamentowej, należą:
- Brak zachowania otuliny betonowej: Układanie stali bezpośrednio na folii lub chudziaku (brak podkładek) sprawia, że pręty rdzewieją od spodu, a beton nie współpracuje ze stalą.
- Zbyt małe zakłady prętów: Łączenie prętów na długości „na styk” zamiast z zachowaniem zakładu o długości minimum 40-50 średnic pręta (np. dla pręta fi 12 mm zakład musi wynosić min. 50-60 cm).
- Zastępowanie podkładek systemowych odpadkami: Używanie kawałków drewna, które z czasem ruszają się i gniją, tworząc pustki w betonie, lub cegieł nasiąkających wodą.
- Chodzenie bezpośrednio po zbrojeniu: Powoduje to powginanie kobyłek dystansowych i dociśnięcie górnej siatki do dolnej, co całkowicie eliminuje pracę przestrzenną płyty.
- Złe zagęszczenie betonu: Brak użycia wibratora buławowego wokół gęsto ułożonych prętów zbrojeniowych, co prowadzi do powstawania tzw. raków, czyli pustek powietrznych w strukturze fundamentu.
Szczególną uwagę należy zwrócić na czystość prętów zbrojeniowych. Stal nie może być zatłuszczona olejami szalunkowymi ani oblepiona wyschniętym błotem. Lekki nalot rdzy nalotowej jest dopuszczalny i wręcz poprawia przyczepność betonu do stali, jednak łuszcząca się rdza dyskwalifikuje pręty i musi zostać usunięta przed betonowaniem za pomocą szczotek drucianych.
Podsumowanie
Wybór między pojedynczą siatką a pełnym zbrojeniem góra/dół nie powinien być kwestią poszukiwania pozornych oszczędności finansowych, lecz wynikiem chłodnej kalkulacji inżynieryjnej. Pojedyncza siatka zbrojeniowa sprawdza się wyłącznie w prostych, lekkich konstrukcjach o charakterze pomocniczym, posadowionych na stabilnych gruntach przepuszczalnych. Dla standardowego domu jednorodzinnego jedynym bezpiecznym rozwiązaniem jest zbrojenie dwuwarstwowe, które gwarantuje odporność na nieprzewidywalne ruchy gruntu, siły skurczowe oraz wysokie obciążenia użytkowe.
Inwestycja w dodatkową warstwę stali oraz precyzyjny montaż kobyłek dystansowych to ubezpieczenie dla całego budynku na długie lata. Koszt usunięcia ewentualnych awarii konstrukcyjnych wynikających z pęknięcia płyty fundamentowej wielokrotnie przewyższa wydatki na zakup dodatkowych ton stali zbrojeniowej na etapie stanu zerowego.
Często zadawane pytania (FAQ)
Czy można zastąpić tradycyjne zbrojenie płyty zbrojeniem rozproszonym (fibrobetonem)?
Zbrojenie rozproszone w postaci włókien stalowych lub polimerowych dodawanych do mieszanki betonowej może być stosowane jako zbrojenie pomocnicze (głównie przeciwskurczowe), jednak w budownictwie mieszkaniowym rzadko stanowi ono całkowity substytut tradycyjnych siatek stalowych. Fibrobeton doskonale sprawdza się w posadzkach przemysłowych, ale przy płytach fundamentowych domów jednorodzinnych, gdzie występują duże, skupione siły gnące pod ścianami nośnymi, tradycyjne pręty żebrowane są niezastąpione ze względu na swoją przewidywalność statyczną i zdolność do przenoszenia dużych naprężeń rozciągających.
Jaka powinna być minimalna grubość płyty fundamentowej przy zbrojeniu dwuwarstwowym?
Dla prawidłowego działania zbrojenia dwuwarstwowego (góra/dół) minimalna grubość płyty fundamentowej wynosi 20 cm, choć najczęściej projektuje się płyty o grubości 25 cm. Wynika to z konieczności zachowania normowej otuliny betonowej (minimum 35-40 mm z każdej strony) oraz odpowiedniego dystansu między siatkami, który musi być na tyle duży, aby beton mógł swobodnie przepływać między prętami i szczelnie otoczyć każdy element stalowy.
Czy do wiązania siatek zbrojeniowych można używać plastikowych opasek zaciskowych (trytytek)?
Używanie plastikowych opasek zaciskowych do łączenia prętów zbrojeniowych jest błędem w sztuce budowlanej i nie powinno mieć miejsca na profesjonalnej budowie. Plastikowe opaski nie zapewniają odpowiedniej sztywności połączenia, łatwo pękają pod wpływem niskich temperatur lub podczas uderzenia strumieniem betonu z pompy, co może doprowadzić do przesunięcia się prętów i zniszczenia geometrii zbrojenia. Jedynym prawidłowym sposobem łączenia prętów jest użycie stalowego drutu wiązałkowego o grubości 1,2-1,5 mm i dokładne skręcenie go za pomocą klucza zbrojarskiego lub automatycznego wiązacza.
