Płyta fundamentowa 35 m²: Czy udźwignie pustak i keramzyt, czy nadaje się tylko pod szkielet?

Trzydzieści pięć metrów kwadratowych to dla wielu inwestorów synonim lekkiej konstrukcji z drewna, jednak żelbetowa płyta potrafi przenieść obciążenia równe masie kilkunastu czołgów. Ograniczeniem dla ciężkich ścian z pustaka keramzytowego na małym metrażu nigdy nie jest nośność samego betonu, lecz grubość i zbrojenie krawędzi, które muszą wytrzymać punktowy nacisk muru bez pękania.

Budowa małego domu bez pozwolenia do 35 m² zabudowy bardzo często kojarzy się z technologią szkieletową lub kanadyjską, co rodzi błędne przekonanie, że tradycyjne technologie murowane są zarezerwowane wyłącznie dla dużych rezydencji posadowionych na tradycyjnych ławach. W rzeczywistości fizyka budowli nie zmienia swoich praw wraz ze spadkiem metrażu, a płyta fundamentowa o grubości zaledwie 15-20 cm, pod warunkiem prawidłowego zaprojektowania strefy krawędziowej, bez problemu poradzi sobie z ciężarem ceramiki poryzowanej, silikatów czy ciepłego keramzytobetonu.

Kluczem do sukcesu jest odejście od schematów i precyzyjne przeliczenie obciążeń liniowych, które w przypadku małego budynku generują zupełnie inny rozkład sił niż przy rozłożystych konstrukcjach. Przyjrzenie się parametrom technicznym obu rozwiązań pozwala jednoznacznie ocenić, jak zaprojektować fundament płytowy, aby bezpiecznie i bez pęknięć wznieść na nim solidne, murowane ściany o wysokiej akumulacji termicznej.

Najważniejsze informacje

• Pełna uniwersalność: Płyta fundamentowa o powierzchni 35 m² doskonale nadaje się pod ściany murowane z pustaków ceramicznych, gazobetonu czy keramzytu i nie jest rozwiązaniem dedykowanym wyłącznie dla konstrukcji szkieletowych.
• Kluczowe pogrubienie krawędzi: Murowanie ciężkich ścian wymaga zaprojektowania tak zwanego ostrogi lub pogrubionego obrzeża płyty (min. 20-25 cm) ze wzmocnionym zbrojeniem dwurzędowym, które przejmie obciążenia liniowe.
• Klasa betonu ma znaczenie: Dla konstrukcji murowanej na płycie standardem powinno być użycie mieszanki o klasie minimum C20/25 (dawne B25) zamiast słabszego betonu C16/20.
• Izolacja termiczna: Płyta pod budynek murowany wymaga ciągłej warstwy izolacji z polistyrenu ekstrudowanego (XPS) o wysokiej odporności na ściskanie (minimum 300 kPa).
• Optymalny wybór materiału: Pustaki keramzytowe łączą zalety wysokiej izolacyjności termicznej z mniejszym ciężarem własnym niż silikaty, co czyni je idealnym kompromisem na małą płytę fundamentową.

Czy na płycie fundamentowej 35 m² można murować ściany z pustaka / keramzytu, czy nadaje się tylko pod szkielet?

Mit mówiący o tym, że płyta fundamentowa o małym metrażu nadaje się wyłącznie pod lekką zabudowę szkieletową, wynika z faktu popularności gotowych domków modułowych. W rzeczywistości żelbetowa płyta fundamentowa jest najbardziej stabilnym sposobem posadowienia budynku, jaki zna współczesna inżynieria. Prawidłowo zaprojektowana płyta rozkłada ciężar budynku na znacznie większą powierzchnię gruntu niż tradycyjne ławy fundamentowe, co drastycznie zmniejsza nacisk jednostkowy na metr kwadratowy podłoża.

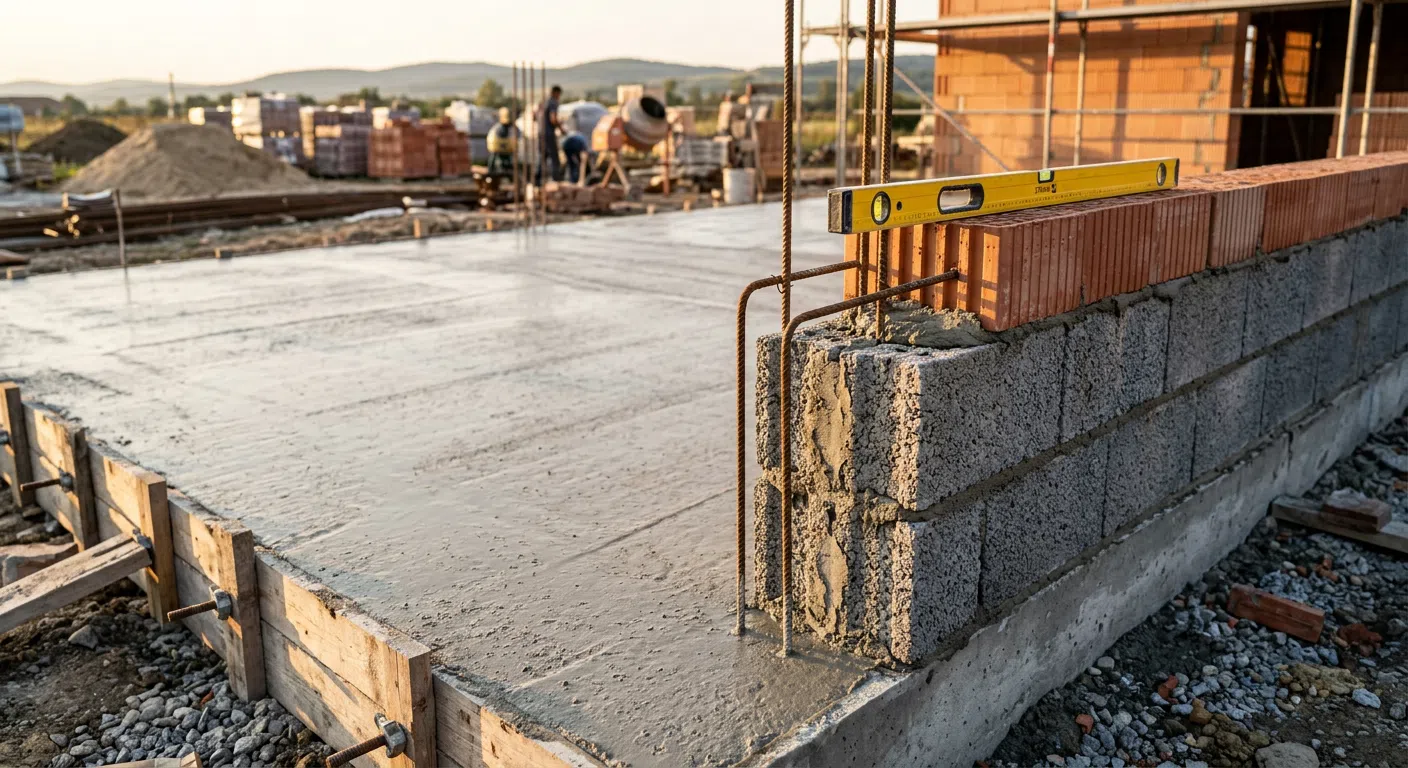

Decydując się na murowanie ścian z ciężkich materiałów, takich jak pustak ceramiczny czy bloczki keramzytobetonowe na powierzchni 35 m², musisz pamiętać o fizyce rozkładu naprężeń. O ile konstrukcja szkieletowa wywiera minimalny nacisk na krawędzie fundamentu, o tyle ściana murowana z obustronnym tynkiem, wieńcem żelbetowym i ciężkim stropem gęstożebrowym generuje ogromne obciążenie liniowe dochodzące do kilkunastu kiloniutonów na metr bieżący. Płyta musi być zatem zaprojektowana tak, aby te siły bezpiecznie przejąć i przekazać na warstwę zagęszczonej podbudowy.

Wznoszenie ścian murowanych na płycie 35 m² jest nie tylko możliwe, ale w wielu przypadkach wręcz wskazane, szczególnie na gruntach o niskiej nośności lub wysokim poziomie wód gruntowych. Kluczem jest jednak porzucenie myślenia o „odchudzaniu” konstrukcji na własną rękę. Każdy element, od grubości poduszki żwirowej, przez klasę styropianu XPS, aż po średnicę prętów zbrojeniowych, musi być poparty rzetelnymi obliczeniami konstruktora, który dostosuje parametry płyty do planowanego materiału ściennego.

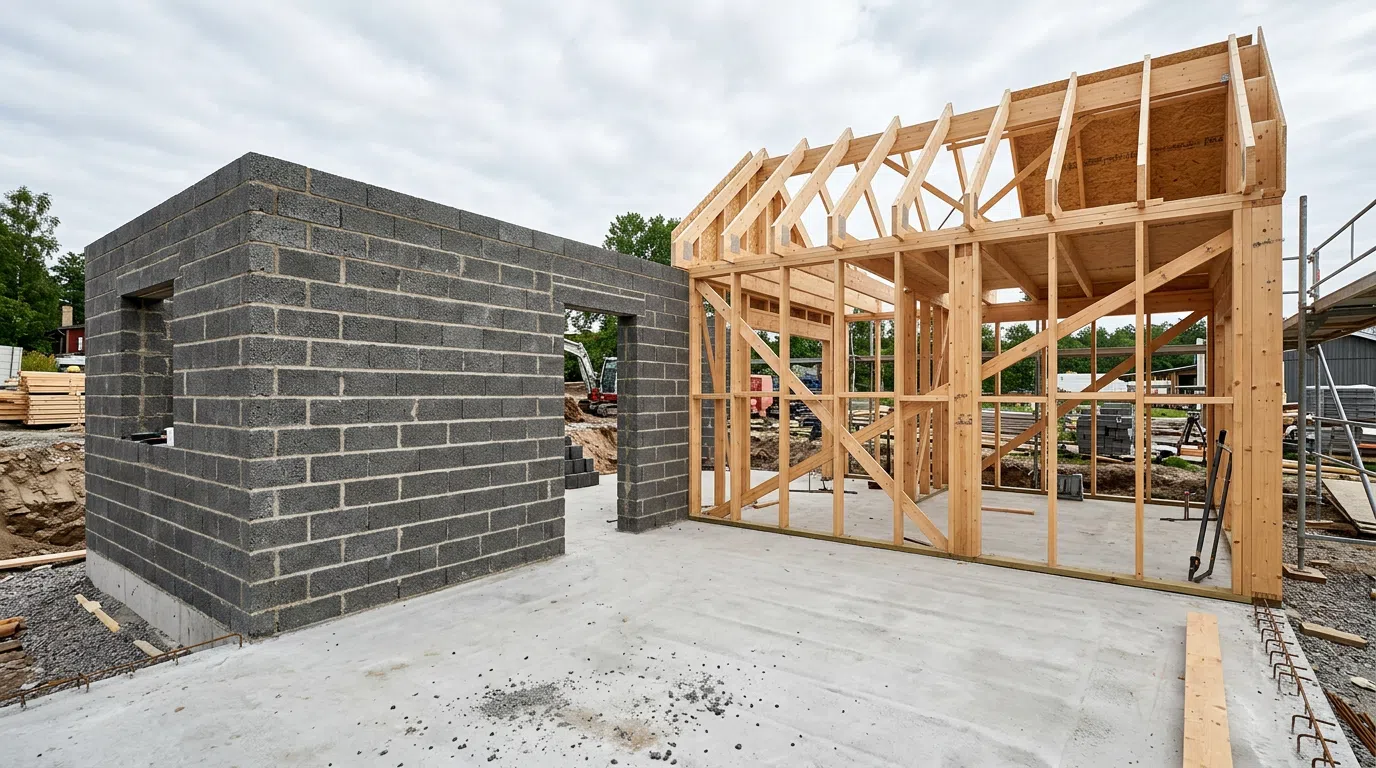

Porównanie obciążeń: Szkielet vs Ceramika i Keramzyt

Aby zrozumieć różnicę w wymaganiach stawianych płycie fundamentowej, warto zestawić ze sobą masę poszczególnych technologii ściennych. Klasyczna ściana w konstrukcji szkieletowej o wysokości 2,8 m, wraz z ociepleniem z wełny mineralnej i płytami gipsowo-kartonowymi, waży średnio od 40 do 70 kg na metr bieżący. Dla porównania, ściana wykonana z pustaka ceramicznego o grubości 25 cm z tynkiem cementowo-wapiennym to wydatek masowy rzędu 250-300 kg na metr bieżący, a w przypadku silikatów wartość ta może wzrosnąć nawet do 450 kg.

Keramzytobeton plasuje się tutaj w bardzo korzystnym środku stawki, oferując masę na poziomie około 180-220 kg na metr bieżący przy zachowaniu doskonałych parametrów wytrzymałościowych i akumulacji ciepła. Ta różnica w masie sprawia, że płyta pod budynek murowany musi posiadać znacznie solidniejsze zbrojenie rozciągające w dolnej i górnej strefie krawędziowej. Projektant, obliczając tak małą płytę, nie może założyć, że ciężar rozłoży się równomiernie na całe 35 m² – większość sił skupi się na obwodzie, co wymaga zastosowania tzw. koszy zbrojeniowych na krawędziach płyty.

Warto również zauważyć, że mały metraż budynku (np. 5×7 m w rzucie) generuje bardzo bliskie sąsiedztwo przeciwległych ścian nośnych. Sprawia to, że cała płyta pracuje w sposób bardziej sztywny niż wielki fundament domu jednorodzinnego. Z jednej strony ułatwia to kontrolę nad osiadaniem budynku, z drugiej – potęguje naprężenia zginające w środkowej części płyty, gdy grunt pod narożnikami zaczyna pracować. Dlatego też, decydując się na ciężki mur, nie można oszczędzać na grubości samej płyty żelbetowej, która powinna wynosić minimum 18 cm dla konstrukcji murowanej, podczas gdy pod szkielet często wystarcza 12-15 cm.

Konstrukcja płyty fundamentowej pod ciężkie ściany murowane

Projektowanie płyty pod tradycyjne murowanie na małym metrażu wymaga precyzyjnego podejścia do detali konstrukcyjnych, które decydują o trwałości całego budynku. Pierwszym i najważniejszym elementem jest odpowiednie przygotowanie podłoża gruntowego. Pod płytą musi znaleźć się warstwa drenażowa i stabilizująca z zagęszczonego mechanicznie pospółki lub tłucznia o grubości minimum 30 cm, która zapobiegnie kapilarnemu podciąganiu wilgoci oraz zniweluje ryzyko wysadzin mrozowych.

Kolejnym krytycznym punktem jest dobór izolacji termicznej, która w systemie płyty fundamentowej pełni jednocześnie funkcję nośną. Tradycyjny styropian EPS 100, stosowany powszechnie pod wylewki podłogowe, jest absolutnie niewystarczający pod płytę nośną, na której staną ciężkie ściany z keramzytu lub ceramiki. Pod naciskiem murów uległby on niekontrolowanemu ściśnięciu, co doprowadziłoby do pękania betonu. Standardem w tym przypadku jest polistyren ekstrudowany XPS o wytrzymałości na ściskanie minimum 300 kPa (CS(10Y)300), a w strefach podkrawędziowych o zwiększonym nacisku zaleca się stosowanie płyt o twardości 500 kPa lub nawet 700 kPa.

Samo zbrojenie płyty pod ściany murowane różni się diametralnie od prostych siatek stosowanych pod lekkie domki drewniane. Zamiast jednej warstwy siatki z drutu 6 mm, stosuje się dwurzędowe zbrojenie z prętów żebrowanych o średnicy 10 lub 12 mm, ułożonych w siatkę o oczkach 15×15 cm lub 20×20 cm. Górna i dolna siatka muszą być połączone ze sobą za pomocą odpowiednich dystansów stalowych (tzw. węży lub kobyłek), co gwarantuje zachowanie odpowiedniej otuliny betonowej (minimum 3,5 cm z każdej strony) i zapewnia pełną współpracę stali z betonem przy zginaniu.

Rola ostrogi i pogrubień krawędziowych

W klasycznej płycie fundamentowej dedykowanej pod ciężkie mury stosuje się tak zwane pogrubienie krawędziowe (ostrogi). Jest to strefa o szerokości około 50-60 cm biegnąca wzdłuż całego obwodu płyty, gdzie grubość żelbetu zostaje zwiększona o dodatkowe 10-15 cm w stosunku do części środkowej. Dzięki temu zabiegowi uzyskujemy sztywną ramę obwodową, która bez problemu radzi sobie z ogromnymi siłami ścinającymi i zginającymi generowanymi przez ciężkie narożniki i ściany zewnętrzne.

W strefie pogrubienia krawędziowego układa się dodatkowe zbrojenie podłużne składające się z 4 lub 6 prętów o średnicy 12 mm, powiązanych strzemionami w formie przestrzennych koszy. Taka konstrukcja działa jak odwrócony wieniec fundamentowy, który spina całą płytę i zapobiega jej klawiszowaniu oraz pękaniu na krawędziach pod wpływem nierównomiernego osiadania gruntu. Dla budynku o powierzchni 35 m² wykonanie takiego pogrubienia jest kluczowe, ponieważ przy tak małym rzucie każda niedokładność w nośności gruntu natychmiast przekłada się na naprężenia w strefie brzegowej.

Dobór klasy betonu i parametrów mieszanki

Wybór odpowiedniej klasy betonu to kolejny element, na którym nie wolno oszczędzać przy murowaniu na płycie. Zapomnij o samodzielnym kręceniu betonu w betoniarce na placu budowy – do wylania płyty fundamentowej należy zamówić certyfikowany produkt z betoniarni, dostarczony gruszka i podany pompą. Dla płyt pod budynki murowane minimalną klasą konstrukcyjną jest beton towarowy C20/25 (odpowiednik dawnej klasy B25) o konsystencji S3 lub S4, która pozwala na dokładne otulenie gęstego zbrojenia.

Dodatkowo warto zadbać o parametry powiązane z trwałością betonu w trudnych warunkach gruntowych. Mieszanka powinna charakteryzować się stopniem wodoszczelności minimum W8 oraz mrozoodpornością na poziomie F150. Zastosowanie betonu wodoszczelnego (W8/W10) w połączeniu z odpowiednimi dodatkami chemicznymi znacząco ogranicza nasiąkliwość płyty, co ma fundamentalne znaczenie dla ochrony zbrojenia przed korozją. Przy małej powierzchni 35 m² różnica w cenie między betonem standardowym a wodoszczelnym o wyższej klasie to wydatek rzędu kilkuset złotych, co w skali całej inwestycji jest kwotą marginalną, a drastycznie podnosi bezpieczeństwo konstrukcji.

Porównanie parametrów technicznych i kosztów

Decyzja o wyborze technologii wznoszenia ścian na płycie fundamentowej 35 m² wiąże się z koniecznością przeanalizowania zarówno aspektów technicznych, jak i ekonomicznych. Inwestorzy często zastanawiają się, czy wyższy koszt początkowy solidniejszej płyty pod mury nie zniweluje oszczędności wynikających z tańszego materiału ściennego w porównaniu do konstrukcji drewnianej.

Poniższa tabela przedstawia szczegółowe zestawienie kluczowych parametrów technicznych oraz szacunkowych kosztów wykonania płyty fundamentowej o powierzchni 35 m² w zależności od planowanej technologii wznoszenia ścian. Dane uwzględniają aktualne ceny rynkowe materiałów oraz robocizny.

Analizując powyższą tabelę, wyraźnie widać, że płyta pod ciężki mur ceramiczny lub silikatowy wymaga około 40-50% większych nakładów finansowych niż prosta płyta pod konstrukcję szkieletową. Różnica ta wynika głównie z konieczności zużycia większej ilości stali zbrojeniowej, grubszego rdzenia betonowego oraz zastosowania droższego styropianu XPS o ekstremalnej wytrzymałości na ściskanie. Jednak w zamian otrzymujemy fundament o niemal nieograniczonej żywotności, który pozwala na wzniesienie domu o wysokiej bezwładności cieplnej.

Wybór keramzytobetonu jawi się tutaj jako złoty środek. Pozwala on na zachowanie rozsądnych kosztów wykonania płyty (dzięki mniejszemu ciężarowi własnemu ścian i mniejszym wymaganiom zbrojeniowym), oferując jednocześnie wszystkie zalety domu murowanego – trwałość, doskonałe wyciszenie akustyczne oraz odporność na wilgoć i gryzonie, co w przypadku małych domków rekreacyjnych posadowionych blisko natury ma niebagatelne znaczenie.

Praktyczny przykład realizacji na płycie 35 m²

Zobaczmy to na konkretnym przykładzie zrealizowanym w województwie mazowieckim, gdzie inwestor zdecydował się na budowę całorocznego domu rekreacyjnego o wymiarach zewnętrznych 5,0 x 7,0 m (dokładnie 35 m² powierzchni zabudowy). Początkowo planowano konstrukcję szkieletową, jednak ze względu na chęć uzyskania wysokiej akumulacji ciepła zimą oraz stabilności konstrukcji podczas letnich upałów, ostatecznie wybrano ściany z bloczków keramzytobetonowych o grubości 24 cm ocieplone styropianem grafitowym o grubości 15 cm.

Warunki gruntowe na działce były średnio korzystne – wierzchnia warstwa to gliny piaszczyste, pod którymi na głębokości 80 cm znajdował się piasek średni. Poziom wód gruntowych okresowo podnosił się do 60 cm poniżej poziomu terenu. W takich warunkach tradycyjne ławy fundamentowe wymagałyby głębokich wykopów, szalowania i kosztownego odwadniania. Zdecydowano się na płytę fundamentową o grubości 20 cm zintegrowaną z ogrzewaniem podłogowym wodnym, posadowioną na 15-centymetrowej warstwie izolacji z płyt XPS 300.

Konstruktor zaprojektował płytę z podwójnym zbrojeniem z siatek z prętów żebrowanych o średnicy 10 mm w rozstawie co 15 cm. Na obwodzie płyty zastosowano pogrubienie krawędziowe o głębokości 35 cm i szerokości 50 cm, zbrojone przestrzennymi koszami z 4 prętów o średnicy 12 mm. Do zalania płyty zużyto 7 metrów sześciennych betonu klasy C20/25 W8. Cała operacja lania betonu trwała zaledwie 2 godziny, a po 28 dniach dojrzewania betonu ekipa budowlana przystąpiła do murowania ścian z pustaków keramzytowych na zaprawie ciepłochronnej. Budynek stoi stabilnie od trzech sezonów, nie wykazując najmniejszych rys na tynkach wewnętrznych ani elewacji zewnętrznej.

Zalety i wady murowania na płycie 35 m²

Wybór technologii murowanej na płycie fundamentowej o małym metrażu niesie ze sobą szereg konsekwencji, które warto dokładnie przeanalizować przed wbiciem pierwszej łopaty. Nie jest to rozwiązanie pozbawione wad, jednak lista korzyści dla wielu inwestorów okazuje się decydująca.

Do najważniejszych zalet wznoszenia ścian murowanych na płycie fundamentowej należą:

• Wybitna akumulacja termiczna: Ciężkie ściany murowane z keramzytu lub ceramiki w połączeniu z grubą płytą betonową działają jak gigantyczny bufor ciepła. Dom wolniej się nagrzewa latem i znacznie wolniej wychładza zimą w porównaniu do lekkiego szkieletu.
• Równomierne osiadanie: Płyta fundamentowa działa jak „sztywna tratwa”. Nawet jeśli podłoże pod budynkiem wykazuje lokalne anomalie nośności, cała konstrukcja osiada równomiernie, co całkowicie eliminuje problem pękających ścian i nadproży.
• Trwałość na pokolenia: Dom murowany na solidnej płycie charakteryzuje się znacznie dłuższą żywotnością i odpornością na czynniki atmosferyczne, wilgoć oraz szkodniki biologiczne niż konstrukcje drewniane.
• Szybkość realizacji stanu zerowego: Wykonanie płyty fundamentowej wraz z kompletem przyłączy sanitarnych i izolacją trwa zazwyczaj od 4 do 7 dni roboczych, co drastycznie skraca czas rozpoczęcia prac murarskich.

Z drugiej strony, inwestor musi liczyć się z pewnymi niedogodnościami i ograniczeniami:

• Wyższy koszt początkowy: Jak wykazały wcześniejsze wyliczenia, płyta pod ciężki mur wymaga droższych materiałów (XPS o wysokiej gęstości, większa ilość stali i betonu wyższej klasy) niż fundament pod szkielet.
• Brak możliwości korekty przyłączy: Wszystkie rury kanalizacyjne, przepusty kablowe oraz podejścia wodne muszą być precyzyjnie rozmierzone i wprowadzone w płytę przed jej zalaniem. Po stężeniu betonu jakakolwiek zmiana lokalizacji toalety czy pionu kuchennego wiąże się z ekstremalnie trudnym i kosztownym kuciem żelbetu.
• Wymóg technologiczny przerw roboczych: Beton konstrukcyjny wymaga czasu na uzyskanie pełnej wytrzymałości (standardowo 28 dni), co opóźnia rozpoczęcie murowania w porównaniu do montażu szkieletu, który można stawiać niemal natychmiast po wylaniu płyty.

Podsumowanie

Żelbetowa płyta fundamentowa o powierzchni 35 m² jest konstrukcją niezwykle uniwersalną i stanowi doskonałą, bezpieczną bazę pod ciężkie ściany murowane z pustaków ceramicznych, silikatowych czy keramzytobetonowych. Ograniczenia dotyczące stosowania tej technologii wyłącznie pod lekki szkielet drewniany są mitem, który nie znajduje potwierdzenia w prawach fizyki i mechaniki budowli. Kluczem do sukcesu jest jednak rezygnacja z gotowych, uniwersalnych projektów fundamentów na rzecz indywidualnego opracowania konstrukcyjnego, które uwzględni specyfikę ciężkich ścian, odpowiednią grubość rdzenia betonowego (min. 18-20 cm), dwuwarstwowe zbrojenie oraz zastosowanie twardych płyt izolacyjnych XPS o wytrzymałości minimum 300 kPa.

Często zadawane pytania (FAQ)

Czy pod ściany z keramzytu na płycie 35 m² muszę stosować droższy styropian XPS, czy wystarczy zwykły EPS?

Pod płytę fundamentową przenoszącą obciążenia od ścian murowanych z keramzytu należy bezwzględnie zastosować polistyren ekstrudowany XPS (np. XPS 300 lub XPS 500). Zwykły styropian podłogowy EPS, nawet oznaczony symbolem EPS 100, ma zbyt niską odporność na długotrwałe obciążenia użytkowe i pod wpływem ciężaru murów uległby niekontrolowanemu odkształceniu, co doprowadziłoby do pękania płyty żelbetowej.

O ile grubsza musi być płyta fundamentowa pod pustak ceramiczny w porównaniu do płyty pod dom szkieletowy?

Płyta fundamentowa pod ciężki pustak ceramiczny powinna mieć grubość minimum 18-22 cm i posiadać dwuwarstwowe zbrojenie siatkami stalowymi. W przypadku lekkiego domu szkieletowego, ze względu na znacznie mniejsze obciążenia liniowe, grubość rdzenia betonowego może wynosić zaledwie 12-15 cm, często przy zastosowaniu tylko jednej warstwy siatki zbrojeniowej.

Czy mogę samodzielnie wymurować ściany z keramzytobetonu na płycie bez projektu konstrukcyjnego?

Zdecydowanie odradza się murowanie jakichkolwiek ścian na płycie fundamentowej bez uprzedniego wykonania indywidualnego projektu konstrukcyjnego. Każdy grunt ma inną nośność, a brak precyzyjnych obliczeń dotyczących grubości płyty, klasy betonu oraz schematu zbrojenia krawędziowego (ostrogi) może skutkować katastrofalnymi pęknięciami fundamentu pod wpływem ciężaru muru.
